一、9-3 2. 0T发动机正时链条拆卸步骤
    1）拆下发动机上盖。
    2）断开质量空气流量传感器插接器，从空气滤清器壳体罩上断开进气管。拆下空气滤清器壳体罩和空气滤清器。
    3）断开进气管，拆下空气滤清器壳体。断开空调压力传感器插接器。
    步骤1） ～3）操作示意图见图1。

    4）从固定卡扣上松开燃油管路，将螺栓从连接凸轮轴盖的支架上拆下，如图2所示。

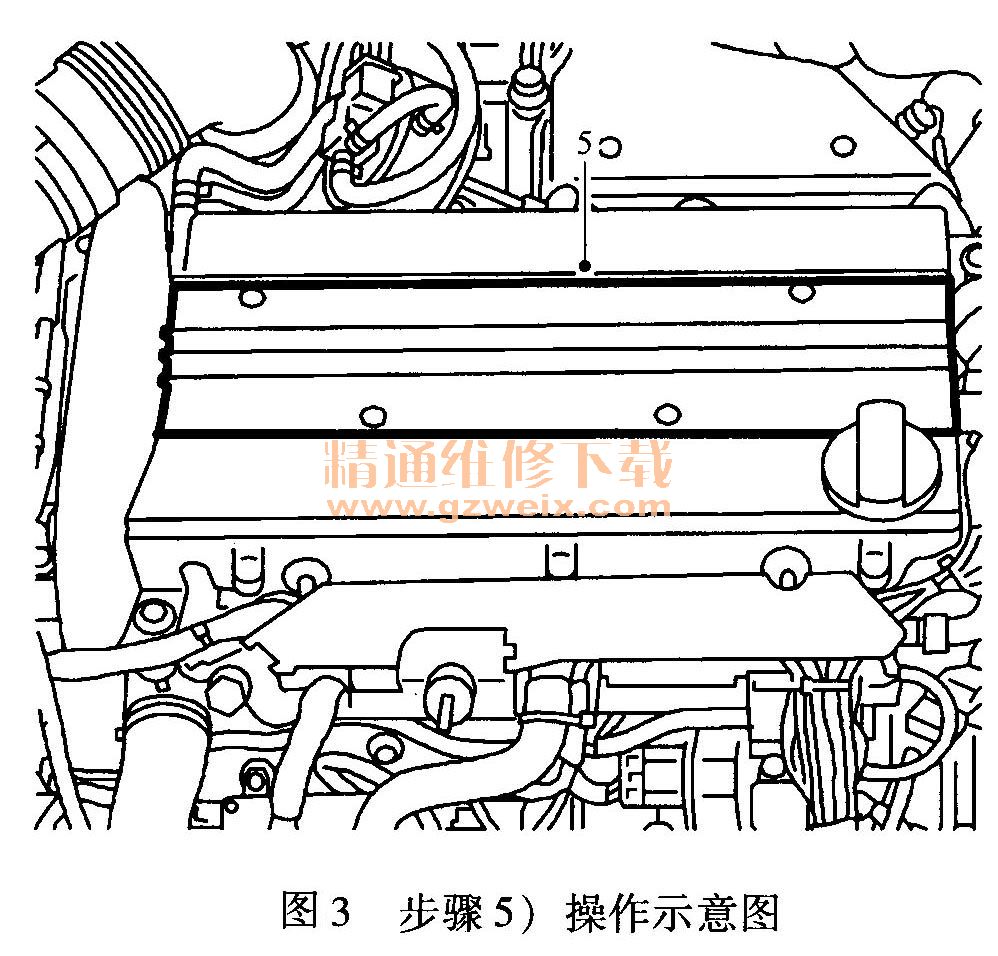

    5）拆卸点火线圈盖罩，如图3所示。

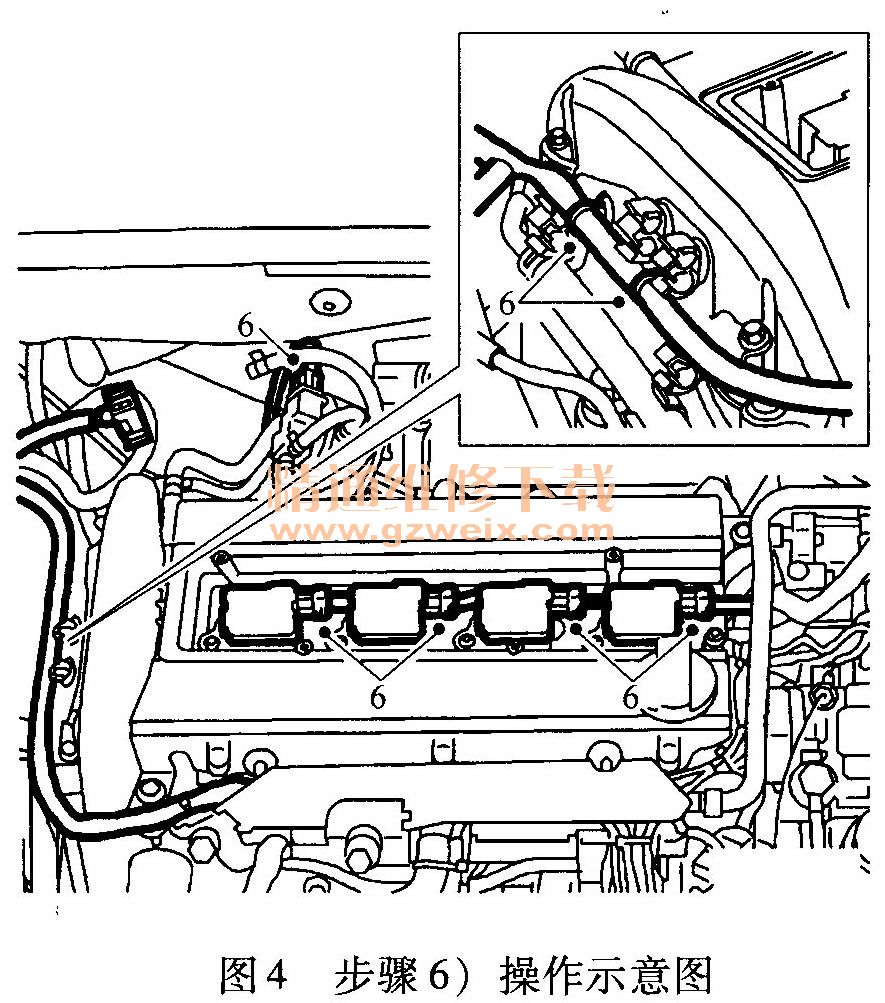

    6）拔下点火线圈插接器。拔下涡轮增压器电磁阀插接器并松开线束卡夹，如图4所示。

    7）拆下螺栓，拔出各个点火线圈移到一旁。

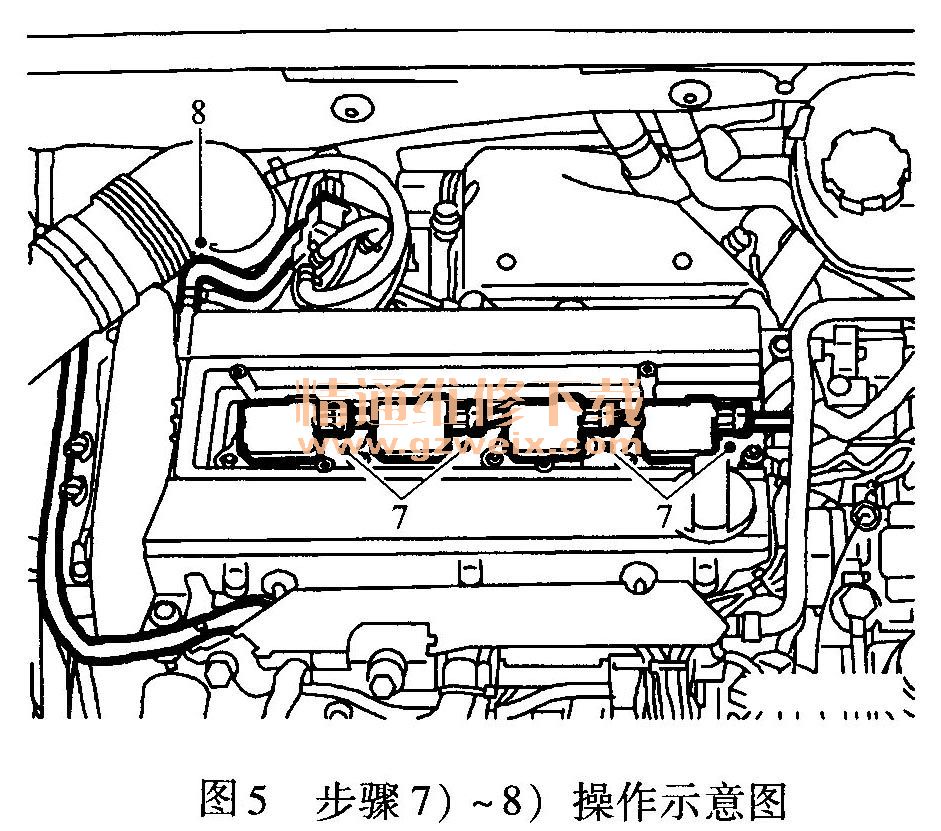

    8）从凸轮轴盖上断开曲轴箱强制通风软管。步骤7）～8）操作示意图见图5。

    9）松开气缸盖和凸轮轴盖上的线束。
    10）拆卸涡轮增压器隔热罩。步骤9）～10）操作示意图见图6。

    11）从凸轮轴盖上松开接地电缆。
    12）拆下凸轮轴盖，如图7所示。

    13）举升车辆，拆卸右前车轮。
    14）拆下右侧内翼子板，如图8所示。

    15）释放传动带张力，拆下传动带。在传动带上标出转动方向。
    16）拆卸传动带张紧器。
    步骤15）～16）操作示意图见图9。

    17）降下车辆，沿发动机转动方向转动曲轴，直至曲轴带轮上的标记对准正时盖上的标记，如图10所示。

    1缸进气凸轮轴和排气凸轮轴的凸轮应朝上。
    18）拆卸链条张紧器，如图11所示。

    19）从链条张紧器上拆下锁止环，拆下张紧器的柱塞，如图12所示。

    20）安装举升吊耳。
    21）安装举升杆。抬起发动机并拆卸发动机支架。
    步骤20） ～21）操作示意图见图13。

    22）使用举升杆，将发动机降下3cm。
    23）举升车辆，拆卸曲轴带轮。
    24）在车下放置一个机油收集器，小心地拆下正时盖。
    步骤23）～24）操作示意图见图14。

    25）拆下正时盖的密封衬垫。
    26）拆下曲轴油封，降下车轮。
    27）从气缸盖上拆下塞子。
    28）拆卸内侧的正时链导向装置上部螺栓。
    29）拆卸正时链条上部导轨。

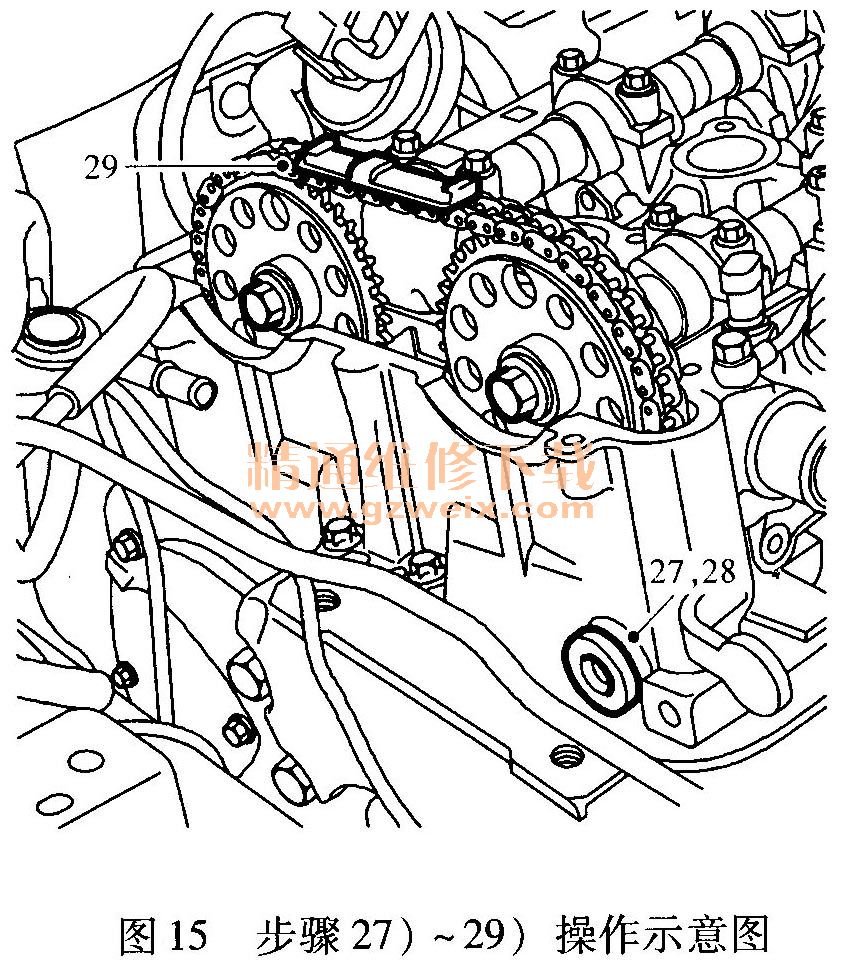

    步骤27）～29）操作示意图见图15。

    30）拆卸内侧的正时链导向装置下部螺栓。
    31）拆卸凸轮轴链轮，将正时链条向上提起。
    32）拆卸正时链条张紧器导向装置。

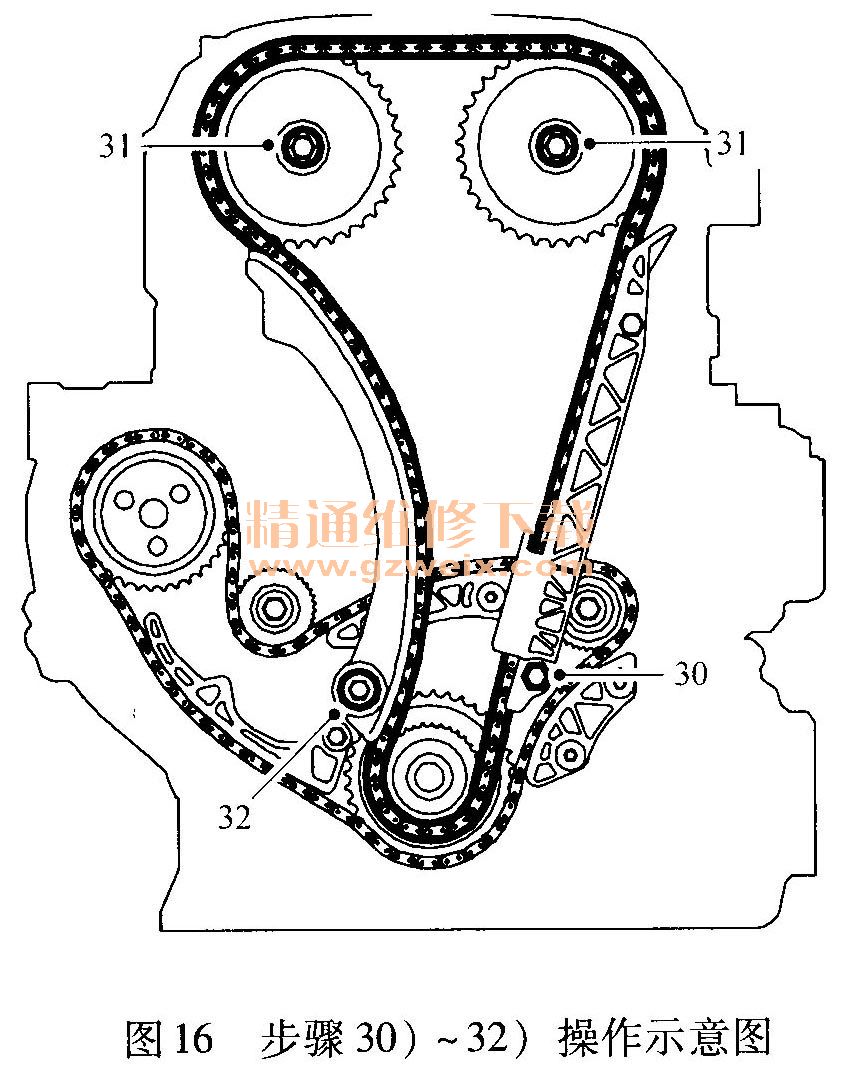

    步骤30） ～32）操作示意图见图16。
