二、9-3轿车2. 0T发动机正时链条安装步骤
1）清洁所有的密封面。
2）将凸轮轴和链轮的接合面上的机油或油脂清理干净，如图17所示。
3）安装正时链条导向装置。
4）把正时链条挂到进气凸轮轴链轮上，将进气凸轮轴链轮安装到凸轮轴上并插入螺栓。
5）升起车辆。
6）把正时链条安装到曲轴链轮上，安装正时链条导向装置。
7）把下部螺栓紧固至10N·m，降下车辆。
8）安装排气凸轮轴链轮，安装螺栓。
9）安装上部螺栓，将塞子装回
气缸盖。

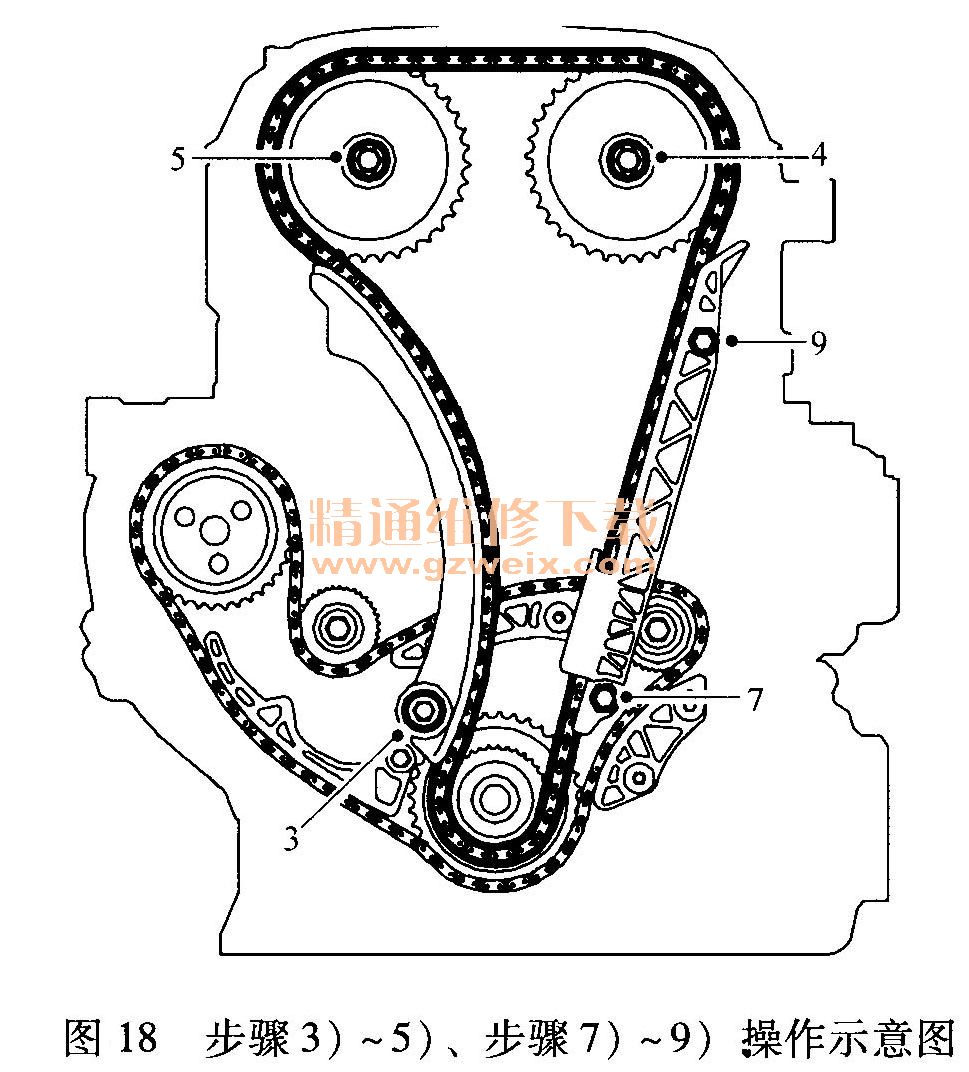

步骤3） ～5）和7）～9）的操作示意图见图18。

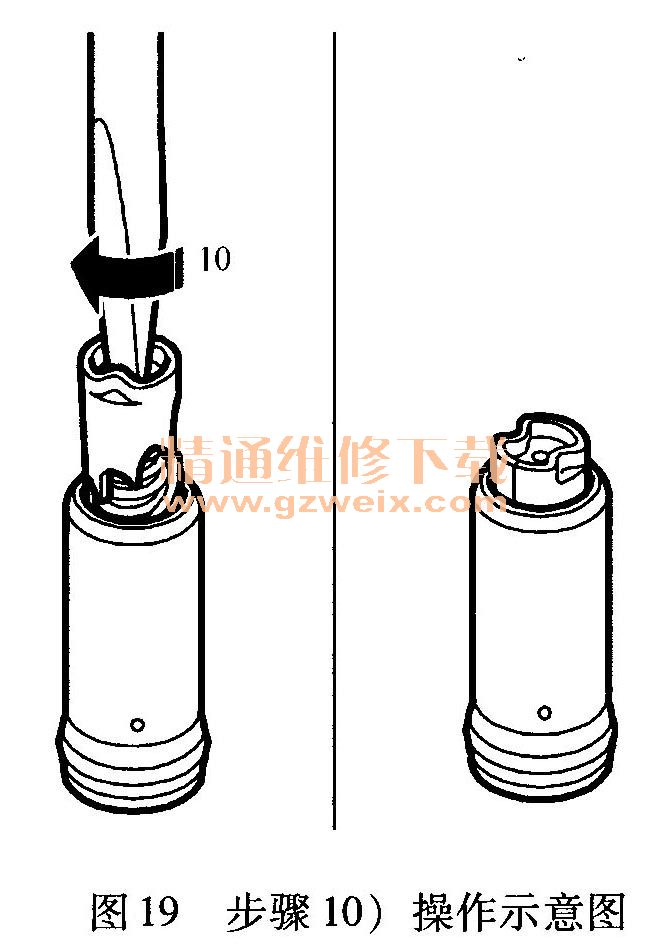

10）用螺钉旋具沿顺时针方向转动张紧器，直至张紧器张紧，如图19所示。

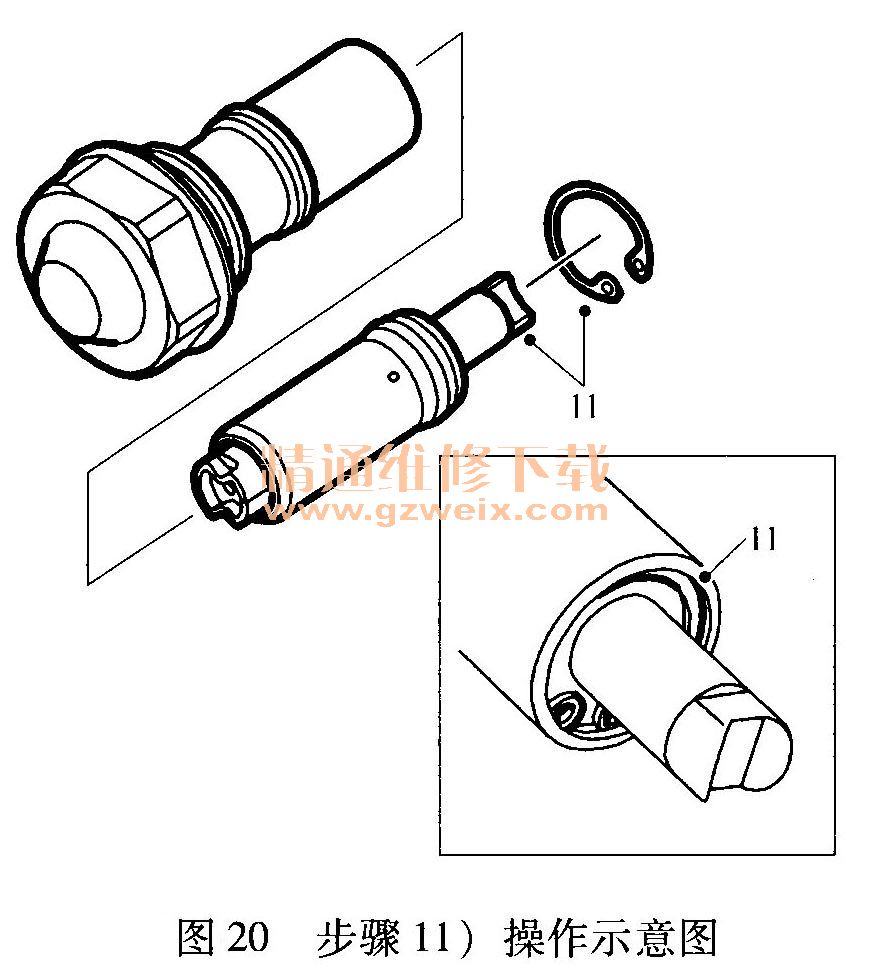

11）把张紧器柱塞放入张紧器轴套中，安装卡环，如图20所示。

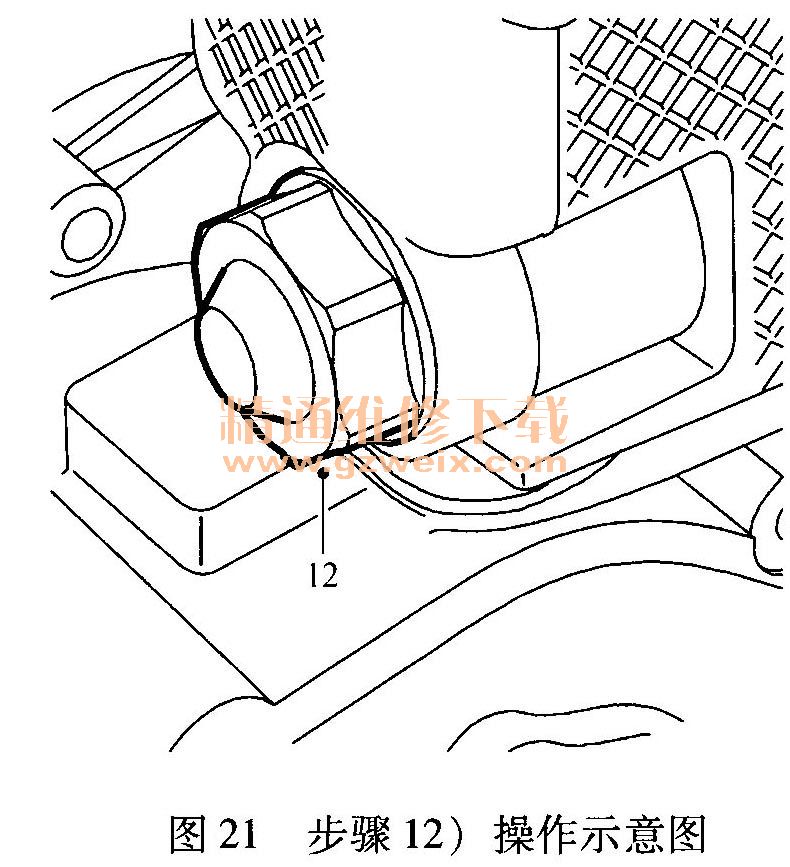

12）安装正时链条张紧器，将张紧器螺栓紧固至78N·m，如图21所示。

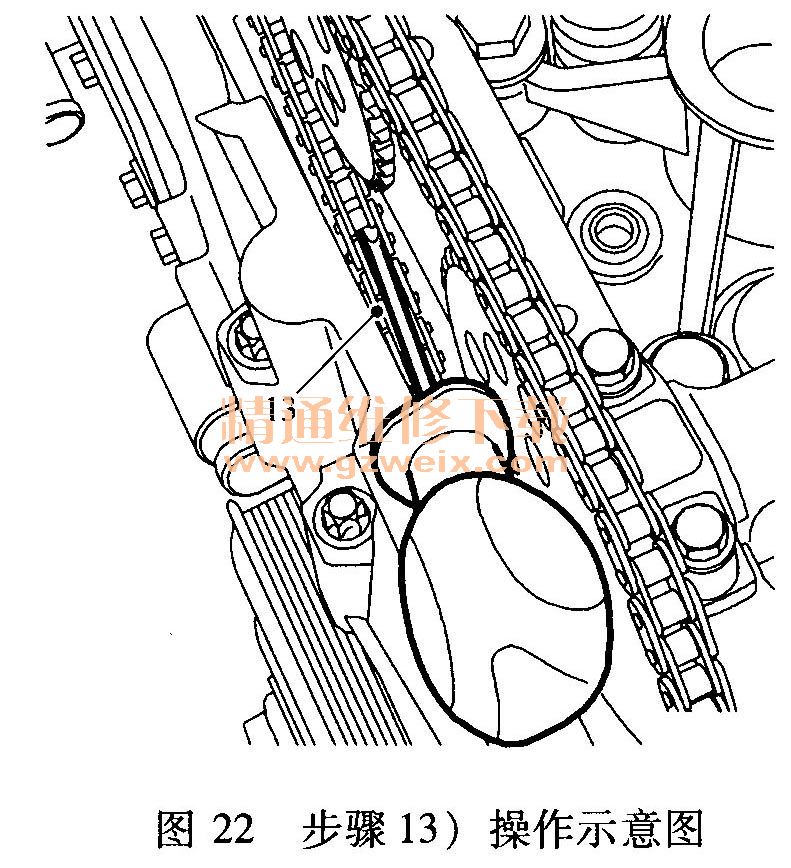

13）用螺钉旋具压下链条，是正时链条张紧器释放张紧力，如图22所示。
14）拆下排气凸轮轴和进气凸轮轴的2号和7号轴承盖，安装凸轮轴调整工具。将凸轮轴调整工具螺栓紧固至10N·m，如图23所示。

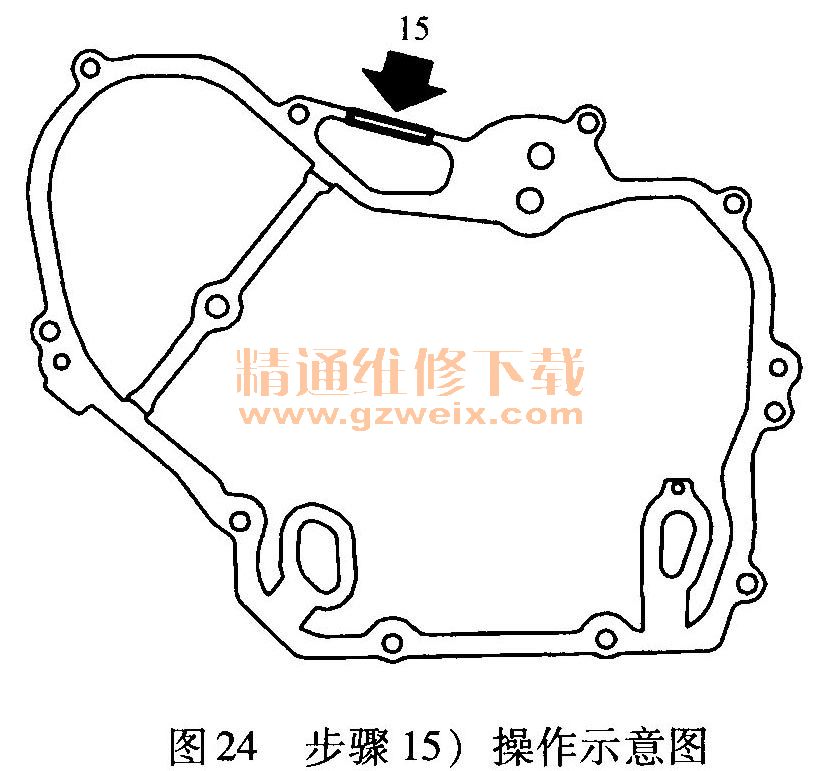

15）清除旧密封垫的残留，安装新的密封垫，如图24所示。
16）安装正时盖，如图25所示。
17）把曲轴油封安装工具放置到曲轴凸出的轴套处，用润滑剂润滑新密封圈，然后把密封圈安装到曲轴油封安装工具上。
18）把曲轴油封安装工具安装到曲轴上，转动曲轴带轮螺栓，直至油封和正时盖齐平。拆下曲轴油封安装工具。
19）换用新的曲轴带轮螺栓，将螺栓紧固至100N·m +75°。

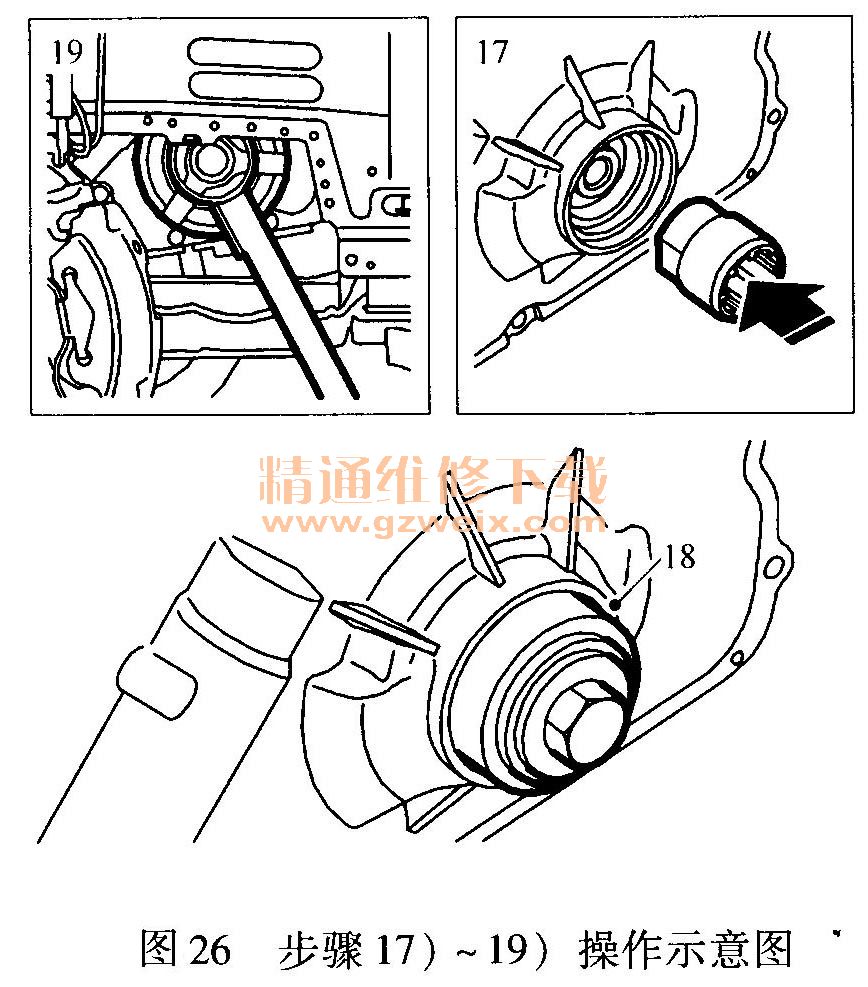

步骤17）～19）操作示意图见图26。
20）确认曲轴带轮上的正时标记与正时盖上的标记对齐。紧固凸轮轴链轮螺栓。
21）拆下凸轮轴调节工具并安装凸轮轴轴承盖。轴承盖紧固力矩为8N·m。
22）继续紧固凸轮轴链轮螺栓，直至紧固力矩达到85N·m+30°。
23）沿发动机转动方向转动曲轴2周，使曲轴带轮上的正时标记与正时盖上的标记对齐。
24）安装正时链条上部导轨。
步骤20）和22）～24）操作示意图见图27。
25）降下车辆。用举升杆提升发动机，安装发动机支架。
26）安装发动机支架螺栓。将螺栓紧固至70N·m +60°。
27）拆下举升杆。
步骤26） ～27）操作示意图见图28。

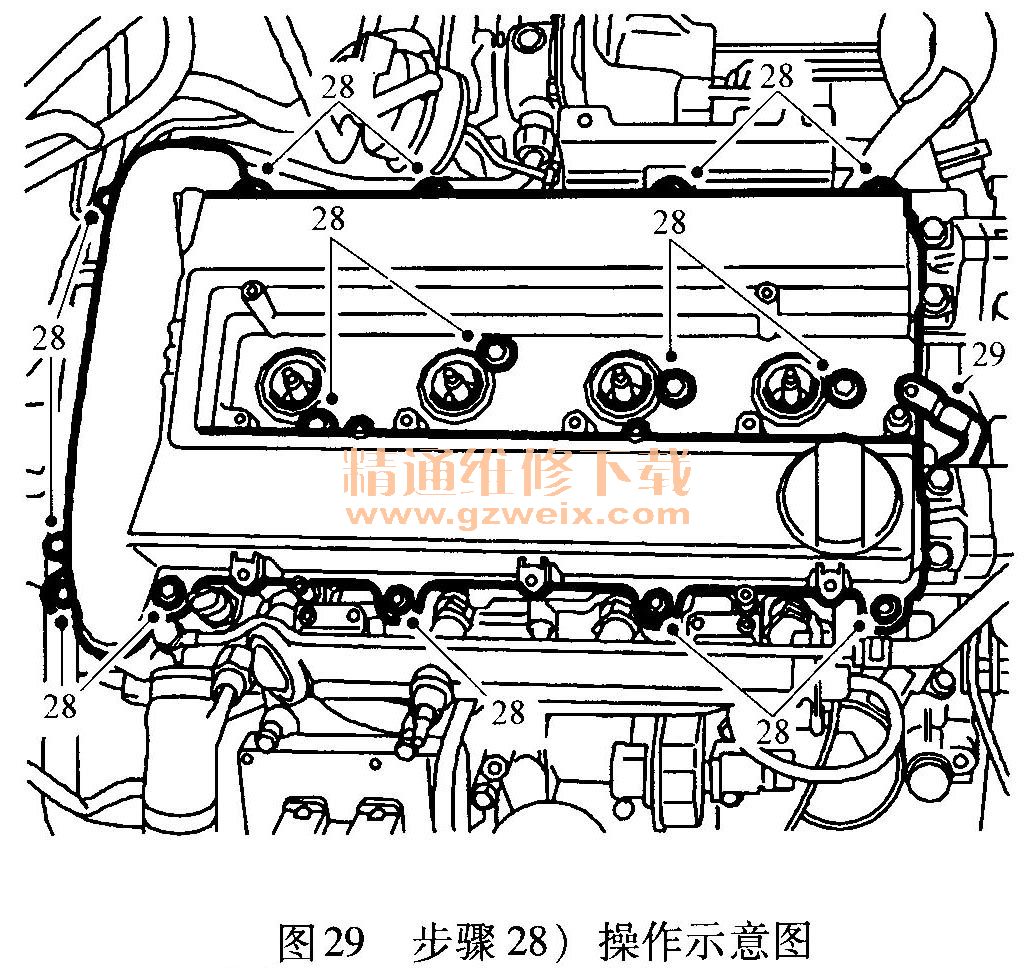

28）更换凸轮轴盖的密封件并安装凸轮轴盖。凸轮轴盖的紧固力矩为10N·m，如图29所示。
29）把接地电缆连接到凸轮轴盖上。
30）把曲轴箱强制通风软管安装到凸轮轴盖上。
31）安装线束和支架到凸轮轴盖上。

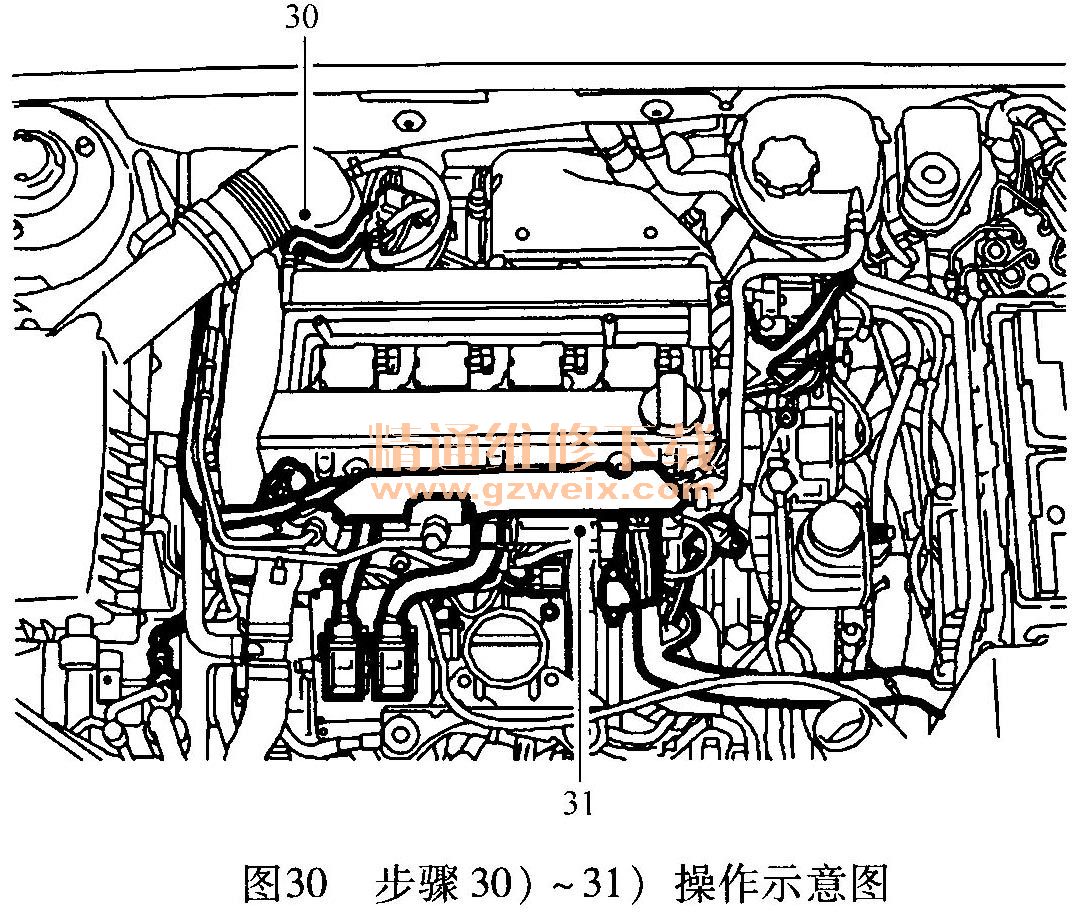

步骤30） ～31）操作示意图见图30。
32）安装点火线圈，点火线圈紧固力矩为8N·m。
33）插好点火线圈插接器。插好
涡轮增压器电磁阀插接器及线束卡夹。

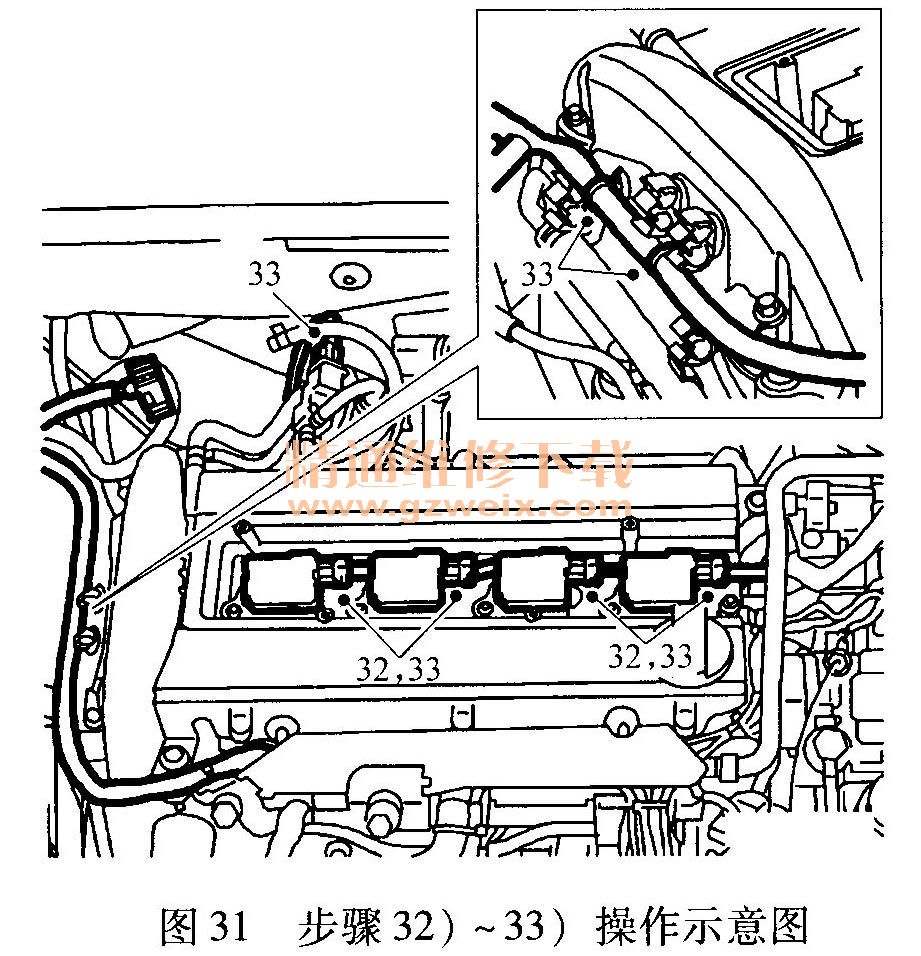

步骤32） ～33）操作示意图见图31。

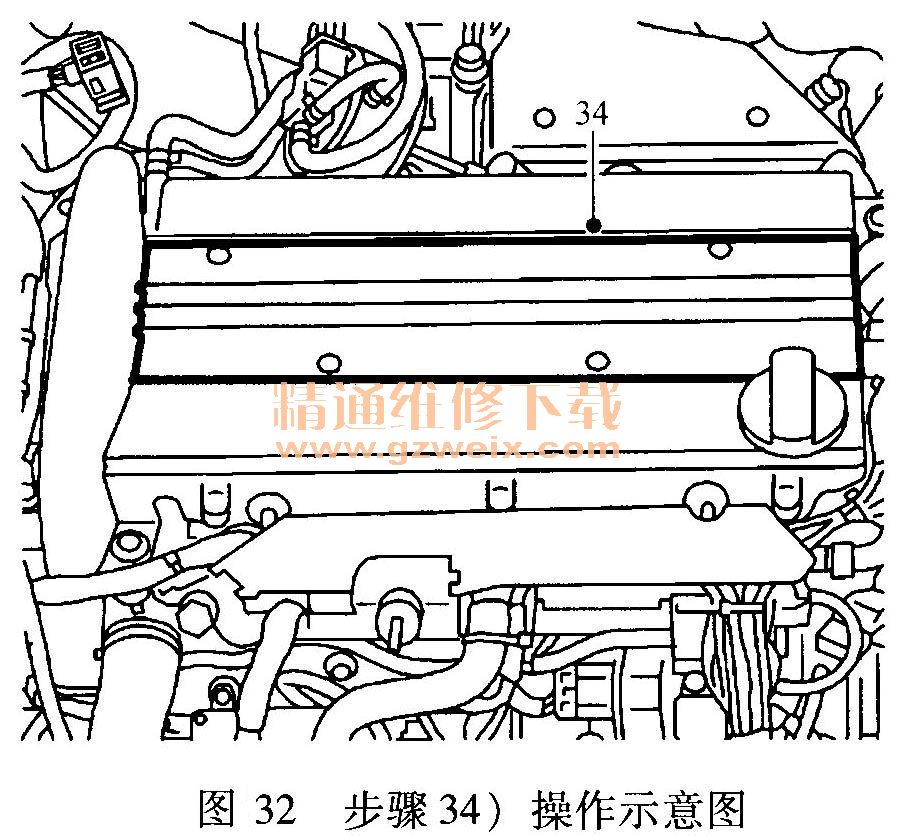

34）安装点火线圈罩，如图32所示。
35）把燃油管路和进气管路压入凸轮轴盖上的管路卡夹中。
36）把燃油管路连接至燃油分配管。

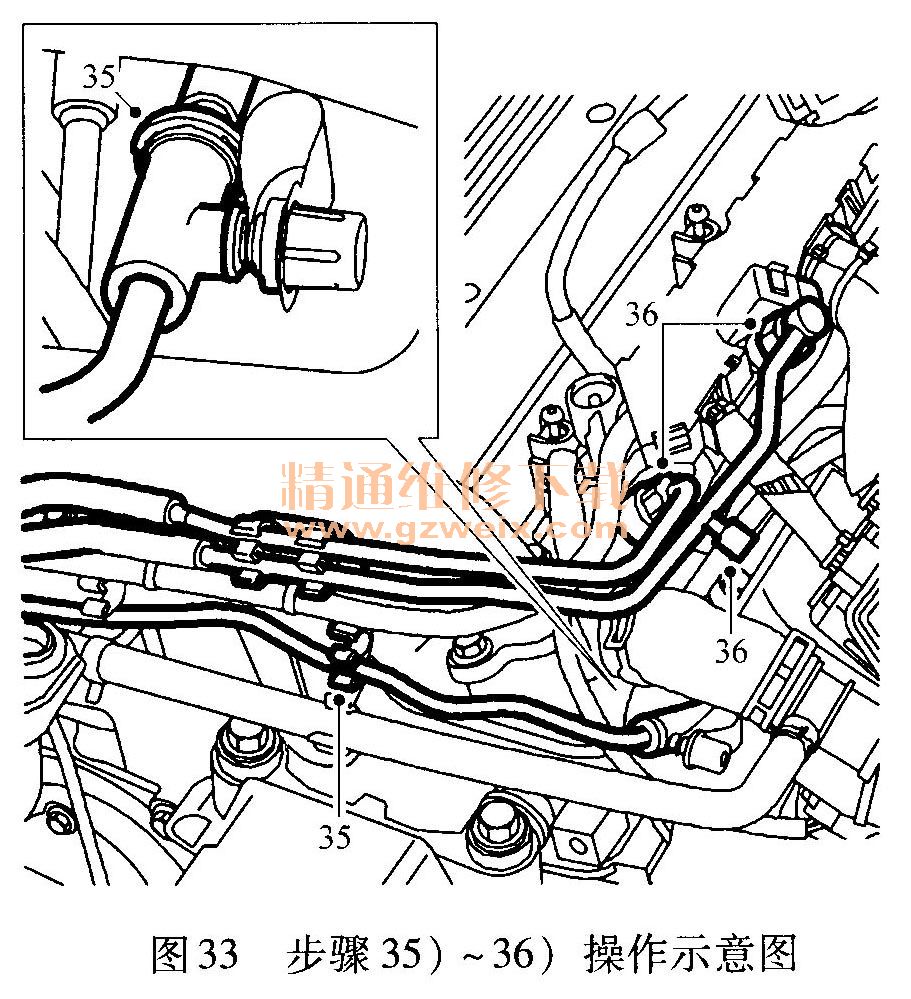

步骤35）～36）操作示意图见图33。
37）安装
涡轮增压器隔热罩。
38）安装空气滤清器壳体并连接进气管。连接空调压力传感器插接器。
39）安装空气滤清器和滤清器盖。连接进气管路和质量空气流量传感器插接器。
40）安装发动机上盖。
步骤37）～40）操作示意图见图34。
41）举升车辆，安装传动带张紧器。
42）使传动带张紧器释放张紧力。

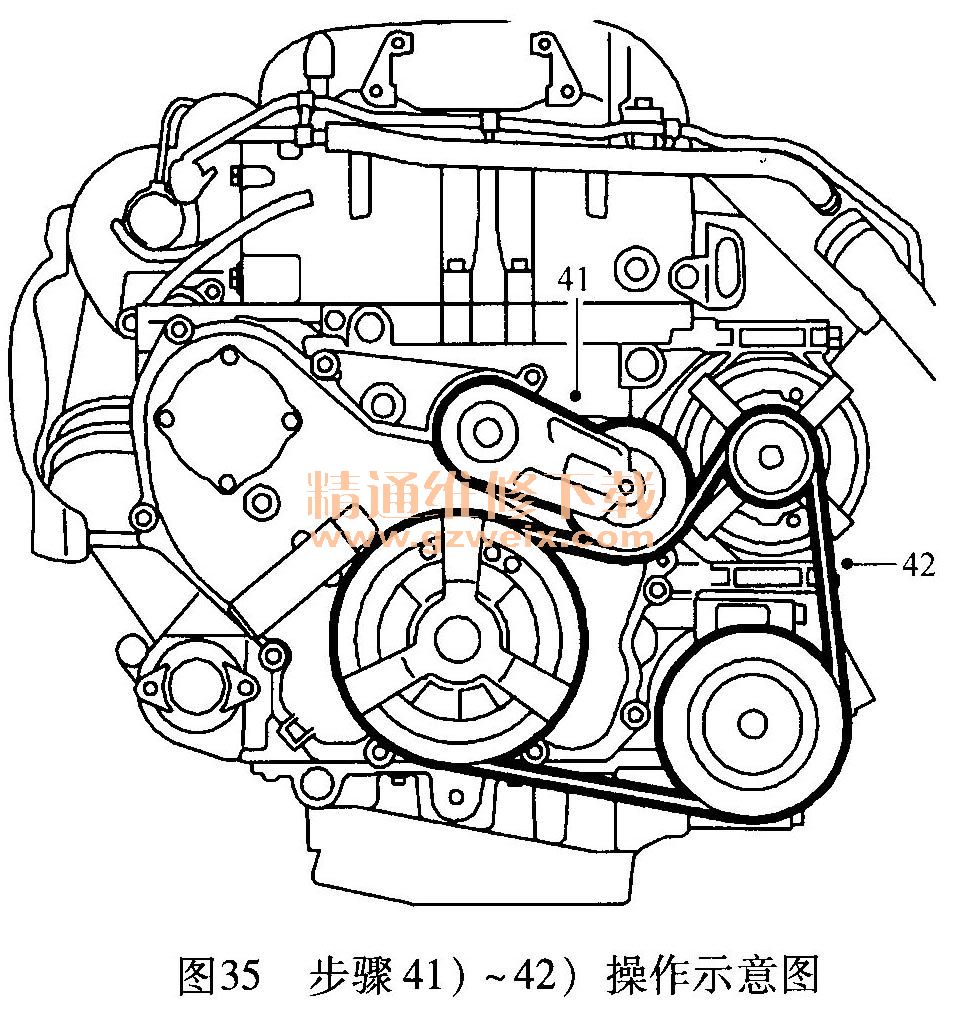

步骤41）～42）操作示意图见图35。
43）略微降下车辆，安装右侧内翼子板，如图36所示。
44）安装右前车轮。
45）完全降下车辆。
46）检查车辆机油油位，不足时予以加注。
