1．正时皮带拆卸
1）举升车辆。
2）拆卸底部导流板部件，如图38所示。

3）在油底壳和副车架之间以及变速器与副车架之间塞入楔子，如图39所示。

4）降下车辆。
5）把空气质量流量传感器连同进气软管一起拆下。
6）从固定架上脱开动力转向管路。
7）拆下右侧发动机支架和发动机座。
步骤5）～7）操作示意图见图40。

8）拆下冷却液泵轮的固定螺栓和动力转向泵轮固定螺栓。
9）释放传动带张力。
10）拆下冷却液泵轮和动力转向泵轮。
11）拆下传动带张紧器。
12）拆卸正时盖。
13）升起车辆并拆下曲轴带轮。

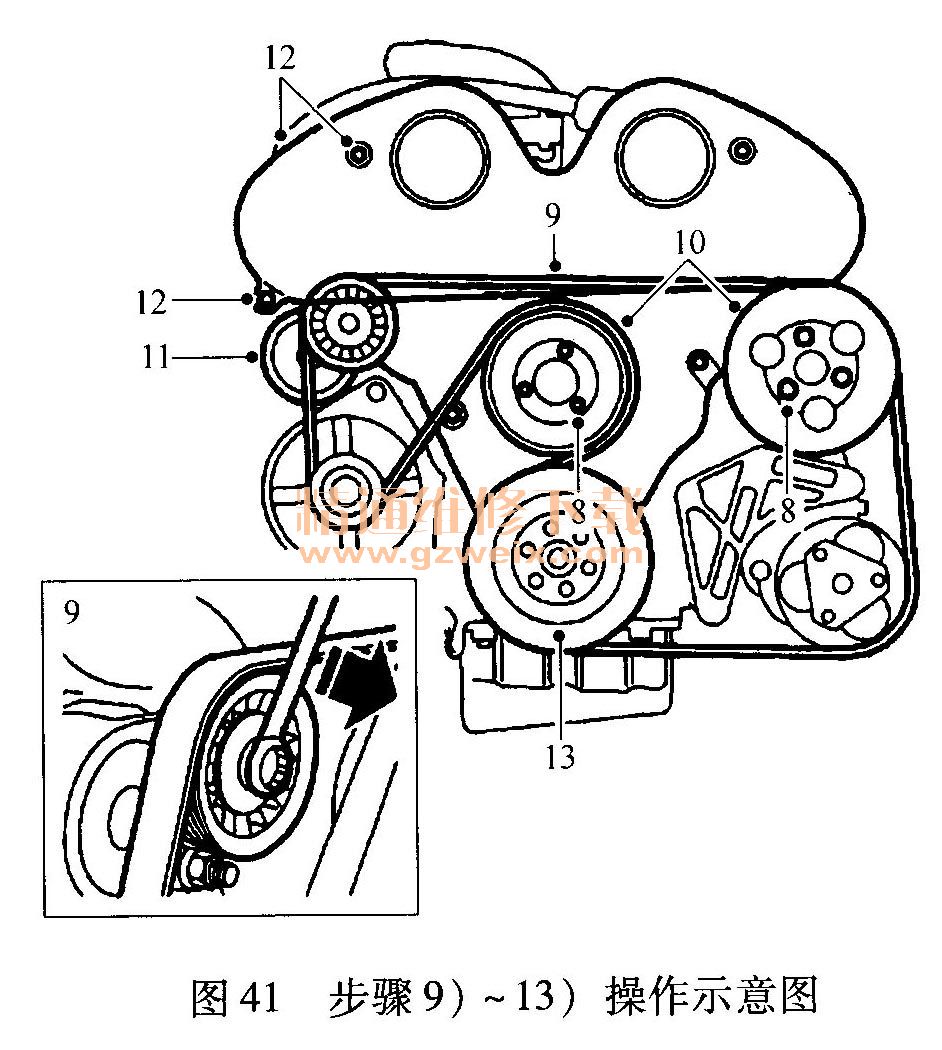

步骤9）～13）操作示意图见图41。

14）降下车辆。确保凸轮轴链轮上的正时部件与正时盖上的标记对齐。确保曲轴上的正时标记对齐。安装凸轮轴链轮锁止工具和曲轴锁止工具，如图42所示。

15）拆下张紧器轮和调节滚轮。
16）在正时带上标记出转动方向，以免安装时发生错装。此外还要标记清楚正时带与凸轮轴正时标记和曲轴正时标记之间的相互位置。从曲轴上拆下锁止工具。从凸轮轴链轮上拆下锁止工具。拆卸底部的调节滚轮。滚轮后面的垫圈也要拆下。拆下正时带。
步骤15）～16）操作示意图见图43。
