2．正时带安装
1）对照正时带上标好的标记，把正时带安装到凸轮轴链轮上，用调节工具把正时带固定到位。安装下部的调节滚轮和垫圈，但不要紧固螺栓。用手调节滚轮，使正时带绷紧。确保正时带上的标记与凸轮轴链轮上的标记和曲轴上的标记对齐。拆下调节工具。紧固调节滚轮螺栓至40N·m，如图44所示。

2）确保上部滚轮的调节螺母能自由转动。用5mm的内六角扳手调节张紧轮，使张紧轮上的两条直线重合，然后紧固至20N·m。从凸轮轴链轮上拆下锁止工具，安装专用工具KM80020，用专用工具8394983沿逆时针方向调节上部调节滚轮，直至凸轮轴链轮上的标记与专用工具KM80020上的相应标记对齐。拆下专用工具KM80020和其他锁止工具。

 3）转动曲轴2周，在曲轴上安装锁止工具KM80010。转动曲轴，直至指针抵在冷却液泵上。安装专用工具KM80020，确保凸轮轴链轮上的标记与工具上的标记对应，并确保正时带边缘与凸轮轴链轮边缘对齐。

    步骤2） ～3）操作示意图见图45。

4）举升车辆并安装曲轴带轮，将曲轴带轮固定螺栓紧固至20N·m。
5）降下车辆，安装正时盖。正时盖螺栓紧固力矩为8N·m。
6）安装正时带张紧器。
7）安装冷却液泵轮和动力转向泵轮。
8）安装附件传动带。
步骤4） ～8）操作示意图见图46。

9）将冷却液泵轮固定螺栓紧固至8N·m；将动力转向泵轮固定螺栓紧固至20N·m。
10）安装右侧发动机支架和发动机座。
11）把动力转向管路安装到固定架上。
12）安装质量空气流量传感器。
步骤10）～12） 操作示意图见图47。

13）举升车辆。

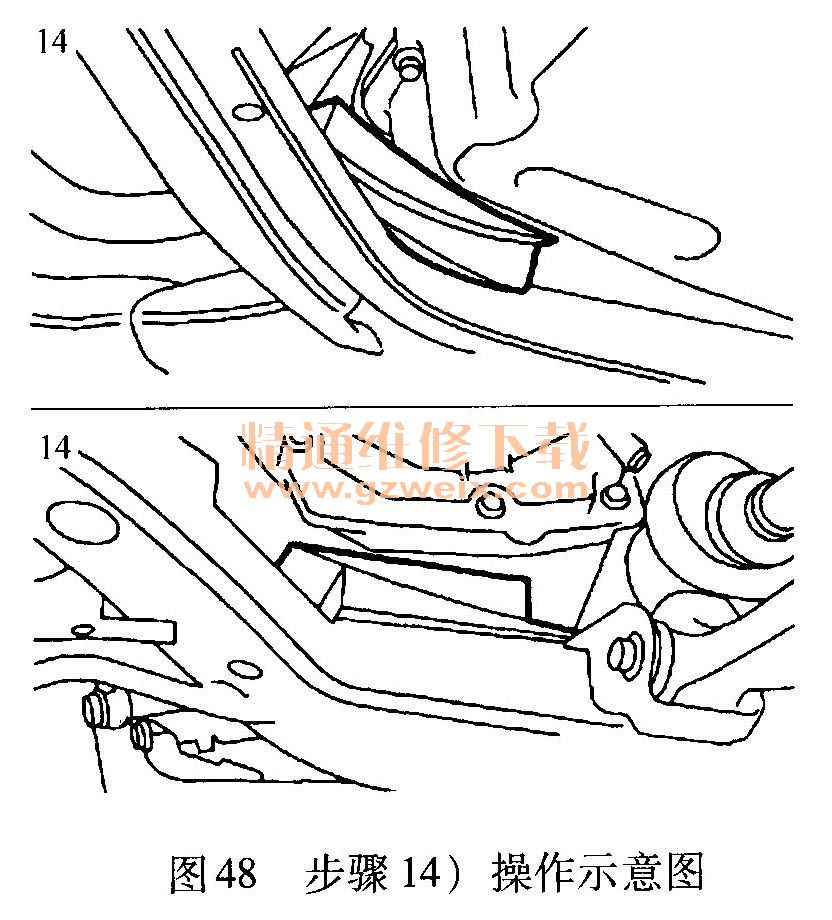

14）拆下楔子，放下发动机，如图48所示。

15）安装底部导流板，如图49所示。

16）降下车辆。
