2.HUMMER形轿车4. 8L发动机正时链条安装步骤
1)把曲轴键安装到键槽内,如图29所示。
![](/article/UploadPic/2013-9/20139281481953820.jpg)
2)按照图30所示,把曲轴键敲入曲轴键槽中。
![](/article/UploadPic/2013-9/20139281482829611.jpg)

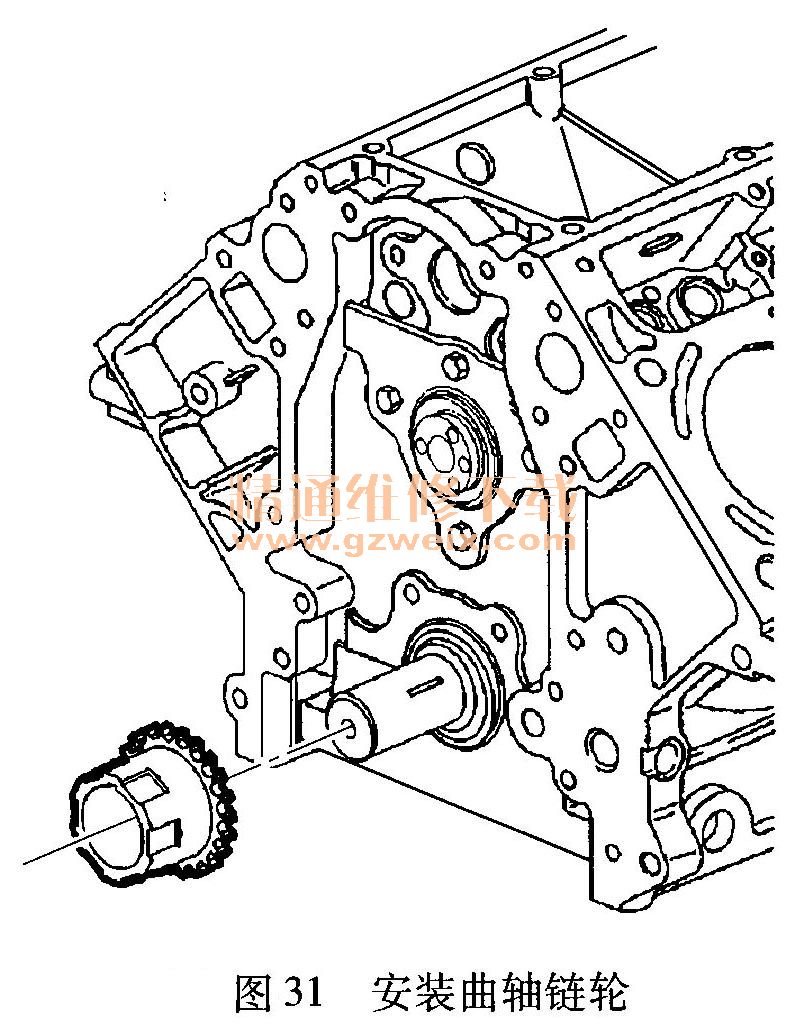

3)按照图31所示,把曲轴链轮安装到曲轴前部,曲轴键要对准曲轴链轮上的键槽。
![](/article/UploadPic/2013-9/20139281483924338.jpg)
4)按照图32所示,用专用工具安装曲轴链轮,使曲轴链轮彻底落座在曲轴法兰上。
![](/article/UploadPic/2013-9/20139281485076155.jpg)
5)转动曲轴链轮,使曲轴链轮上的正时标记定位在12点钟位置。

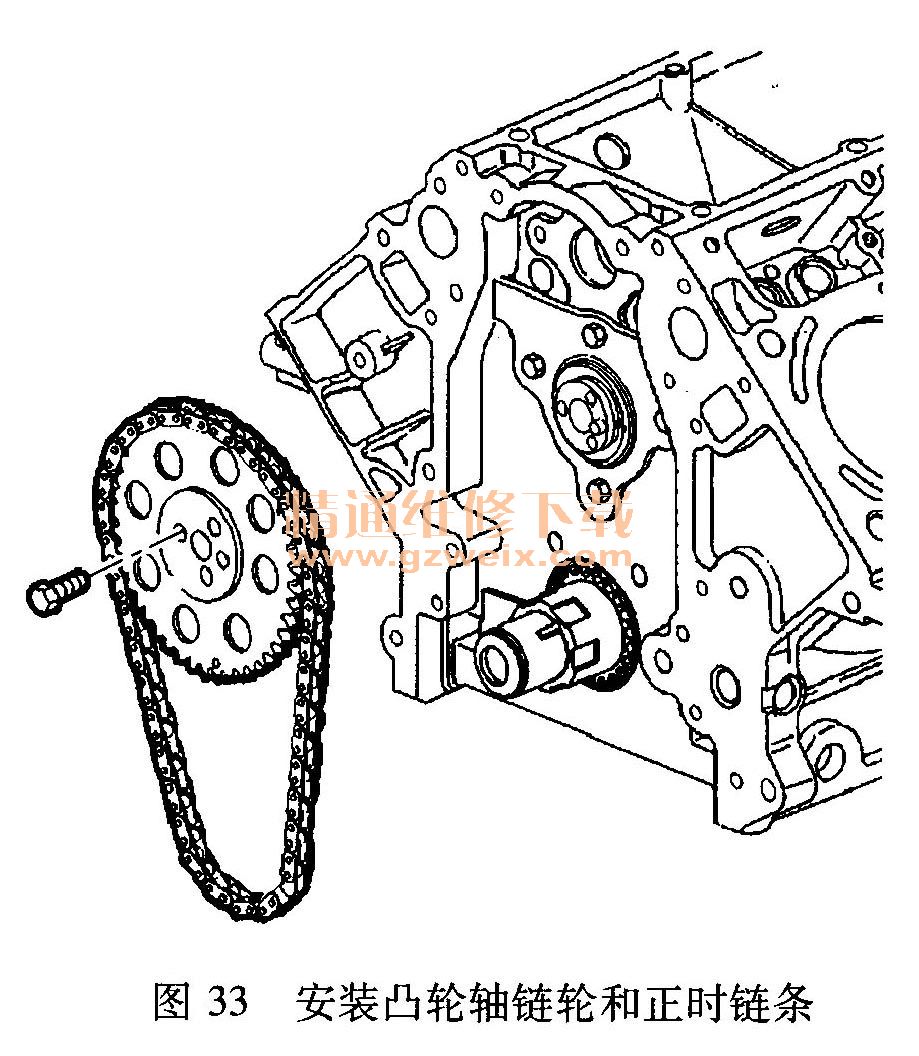

6)按照图33所示,安装凸轮轴链轮和正时链条。
![](/article/UploadPic/2013-9/2013928149142575.jpg)
7)必要时转动凸轮轴链轮或曲轴链轮,使曲轴链轮正时标记(位于12点钟位置)与凸轮轴链轮正时标记(位于6点钟位置)对齐,见图34。
![](/article/UploadPic/2013-9/2013928149974997.jpg)
8)安装凸轮轴链轮螺栓并将螺栓紧固至35N·m。
9)安装机油泵。
