现代君爵(XG350)3. 5L发动机正时校对方法
来源:本站整理  作者:佚名  2014-01-03 12:34:20


    三、XG350(君爵)轿车3. 5L发动机正时带安装步骤
    XG350(君爵)轿车3. 5L发动机正时标记识别见图76。

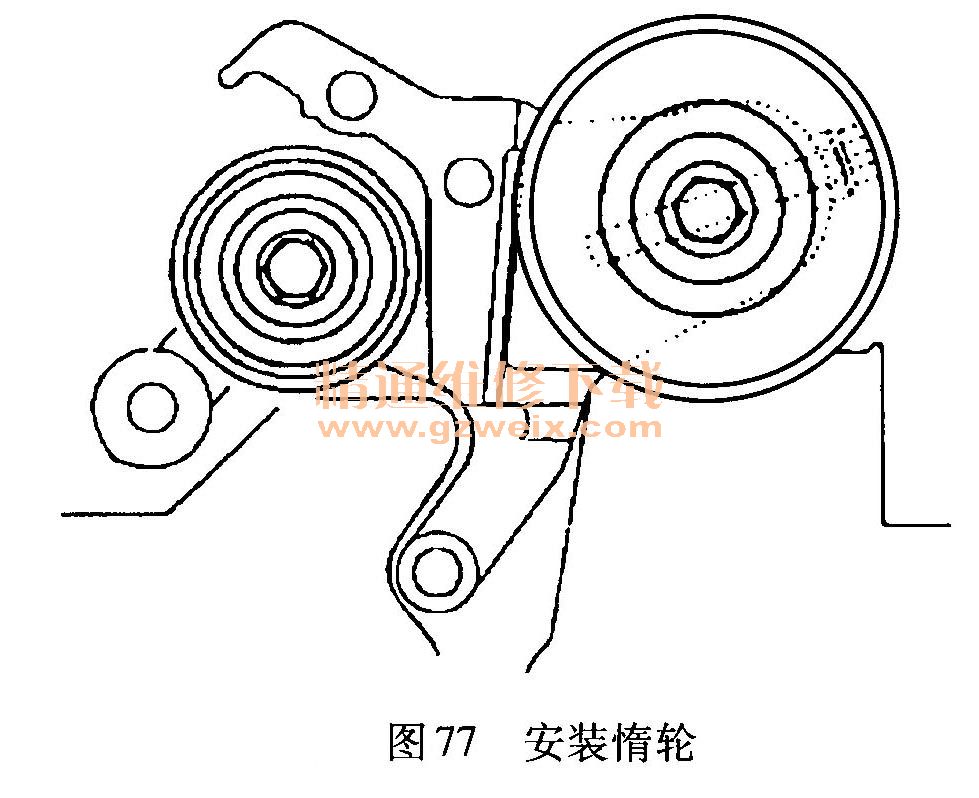

    1)如图77所示,将惰轮安装到发动机底部支撑支架上,紧固力矩为35~55N·m。

    2)把张紧器臂、轴和垫片安装到气缸体上,如图78所示。

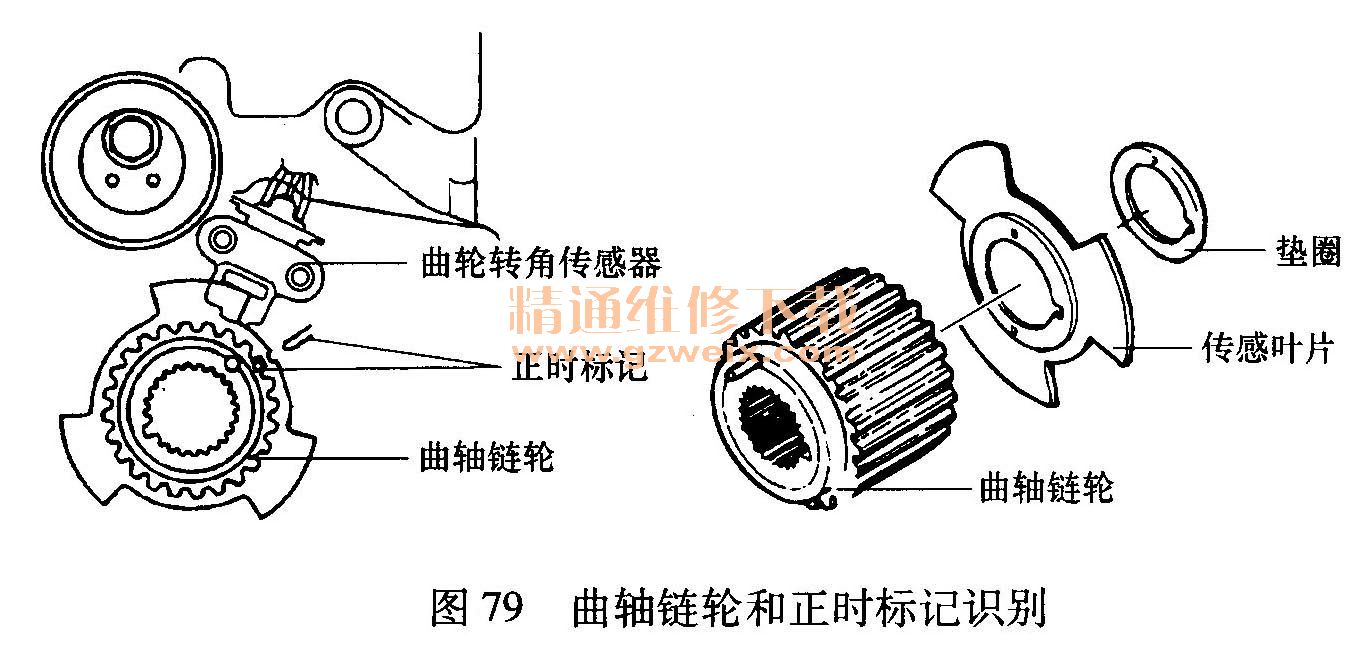

    3)安装曲轴链轮并对齐正时标记(图79)

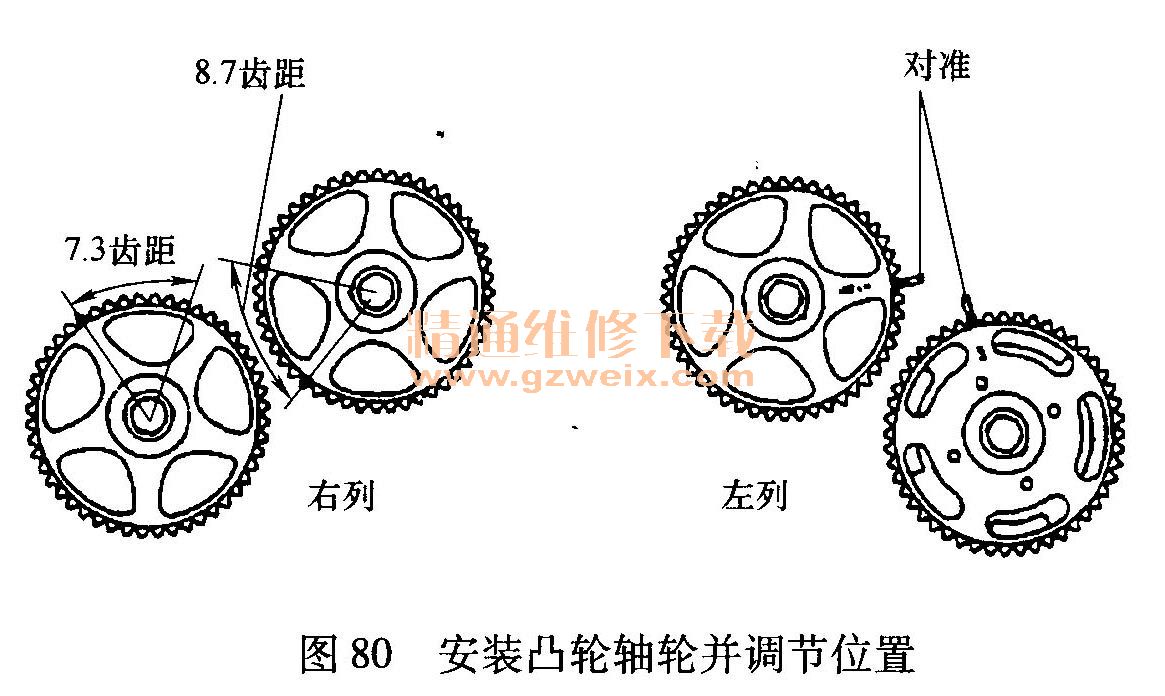

    4)如图80所示,安装凸轮轴轮并调节到图80中所示的位置。

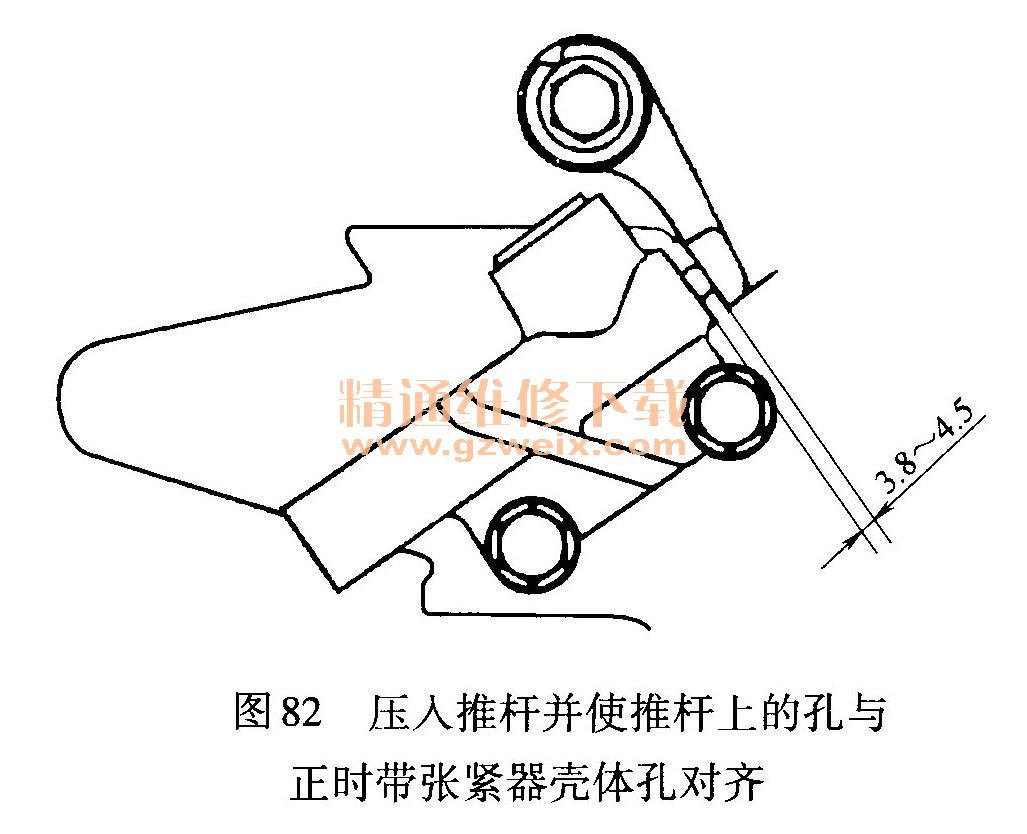

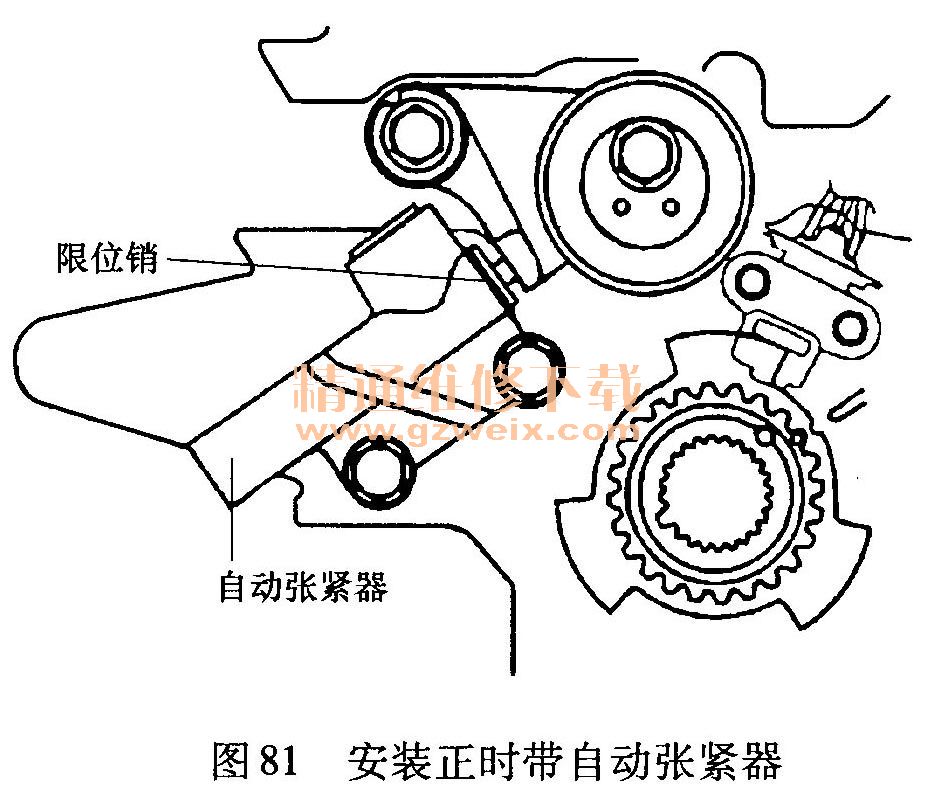

    5)如图81所示,把正时带自动张紧器安装到机油泵壳体上。如果张紧器推杆完全伸出,则要把推杆压入并插入限位销固定,并对齐两个孔,如图82所示。

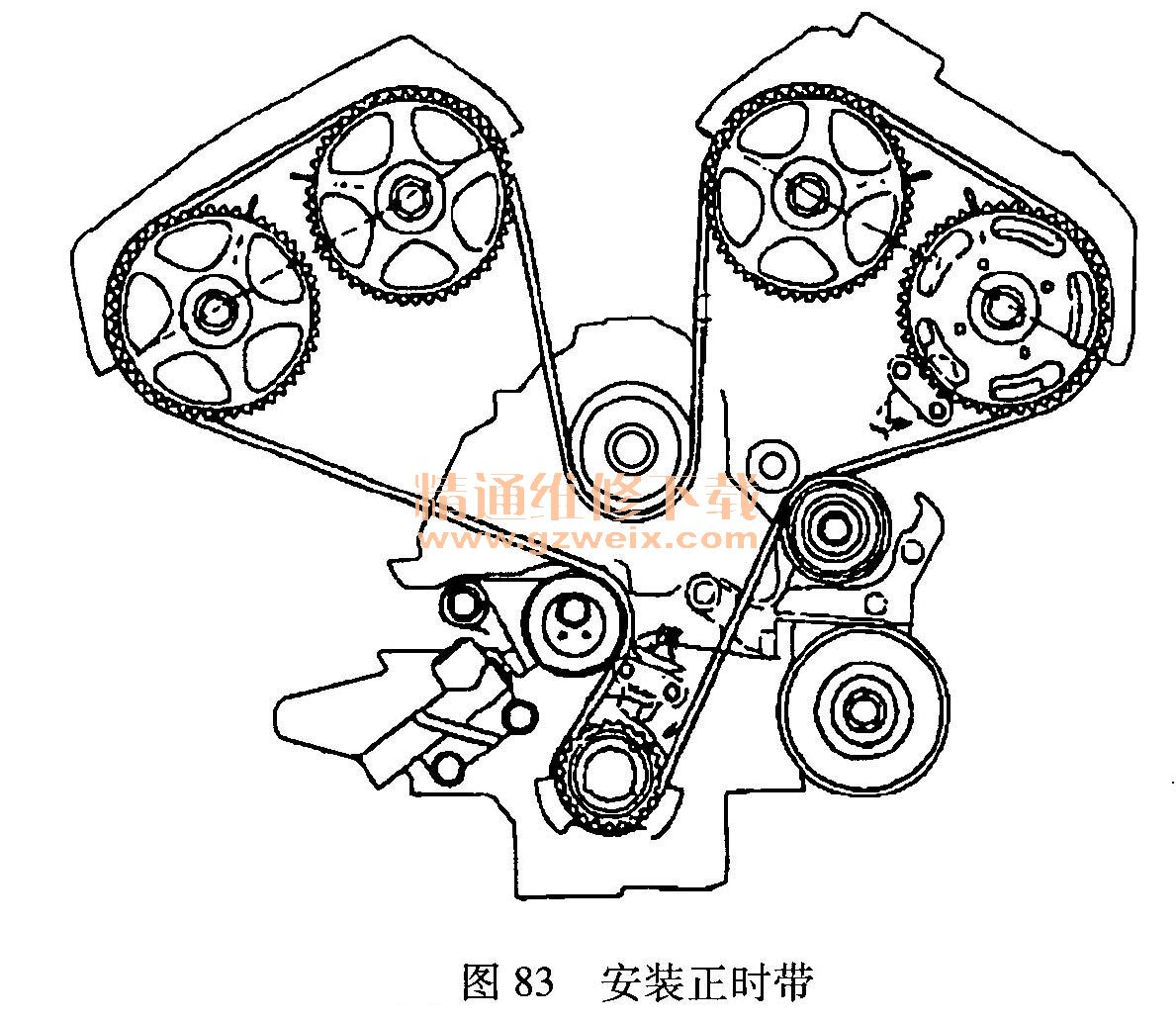

    6)对齐各个正时标记后,按照曲轴链轮-惰轮-排气凸轮轴轮-(左)-进气凸轮轴轮(右)-排气凸轮轴轮(右)-张紧器轮的安装顺序,安装正时带,如图83所示。

    7)安装完毕后,再次确认各个正时标记对齐,然后拔出插入的限位销。
    8)安装发动机支撑支架。
    9)安装正时带盖罩。
    10)安装发电机和发动机传动带。
    11)安装发动机固定支架。
    12)安装发动机侧挡泥板。
    13)安装右侧车轮。
