现代君爵(XG350)3. 5L发动机正时校对方法
来源:本站整理  作者:佚名  2014-01-03 12:34:20

    一、XG350(君爵)轿车3. 5L发动机正时带部件识别
    XG350(君爵)轿车3. 5L发动机正时带部件识别如图73所示。

    二、XG350(君爵)轿车3. 5L发动机正时带拆卸步骤
    1)拆卸右侧车轮。
    2)拆卸右侧挡泥板。
    3)拆卸发动机盖。
    4)断开固定在发动机固定支架上的动力转向软管。

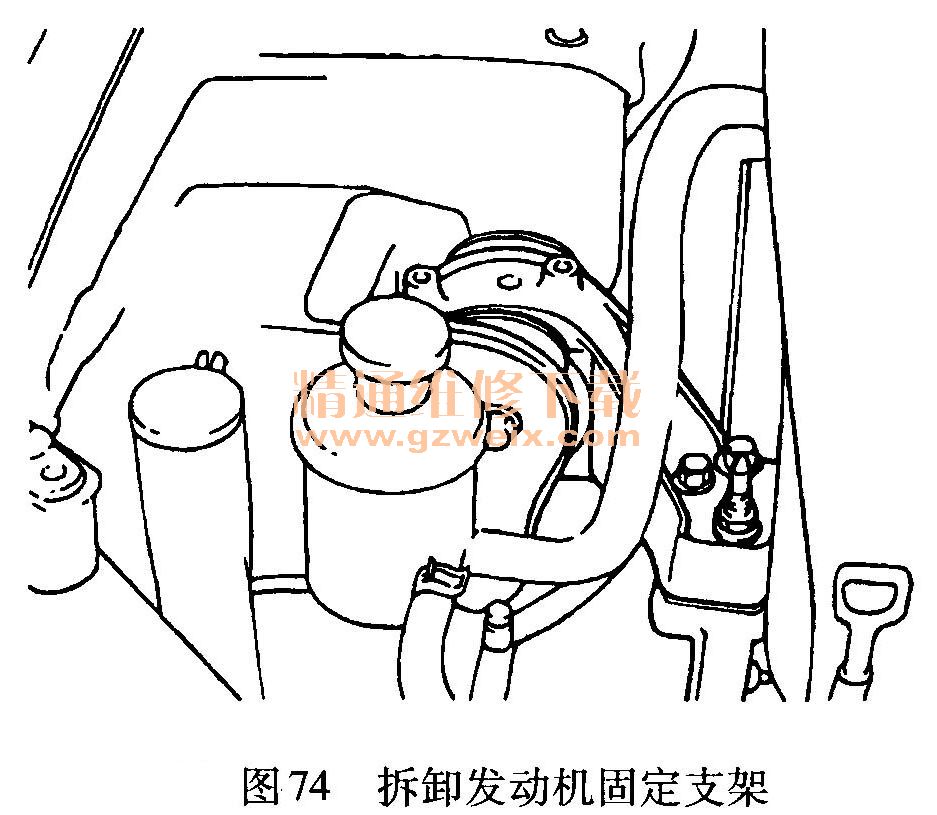

    5)如图74所示,拆卸发动机固定支架。注意:拆卸固定支架前要用千斤顶顶住发动机油底壳。

    6)从正时带上部盖罩上断开各个插接器,然后拆下上部盖罩。
    7)拆下发动机传动带,松开发电机的2个固定螺母(14 mm)和2个固定螺栓(12mm)。
    8)松开发动机支撑支架的5个螺栓。
    9)拆卸发动机支撑支架。

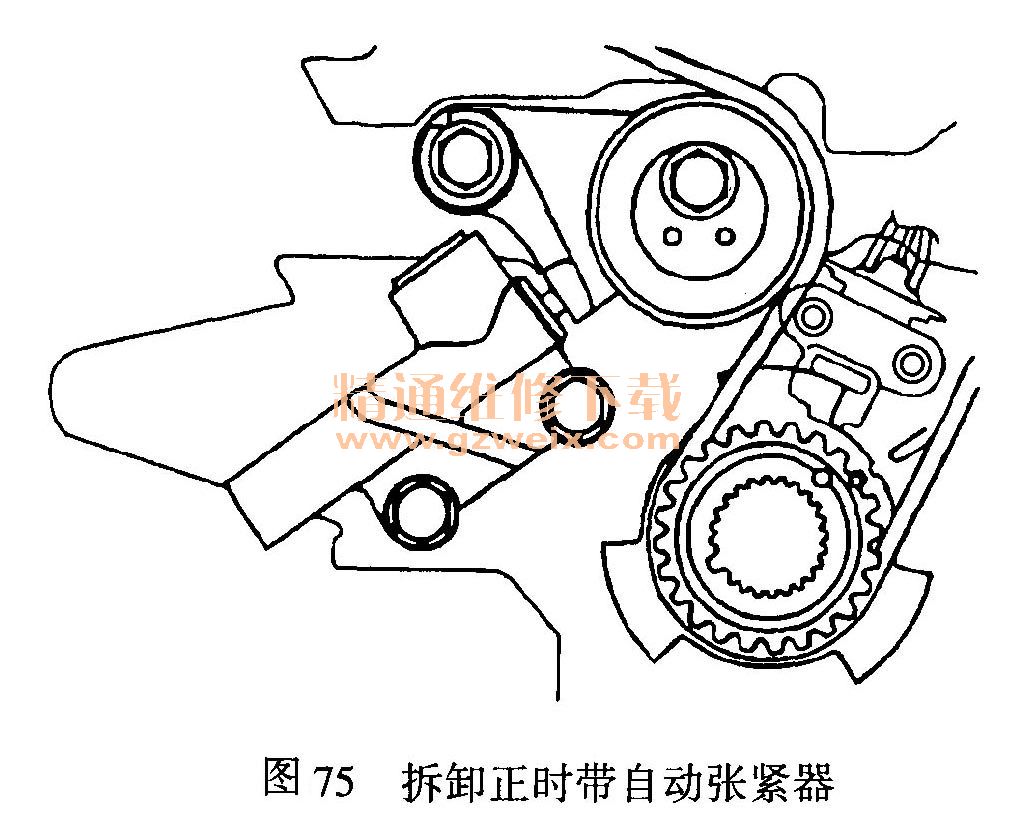

    10)拆卸正时带自动张紧器。

    11)拆卸正时带。
