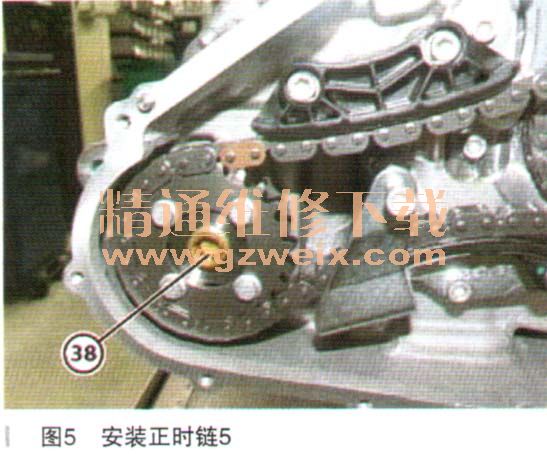

5．将AREXONS SYSTEM 52A43中强度螺纹锁固胶涂敷到盖（如图5中38）上并拧到油水分离泵轴上，螺纹盖拧紧力矩为28N·m。

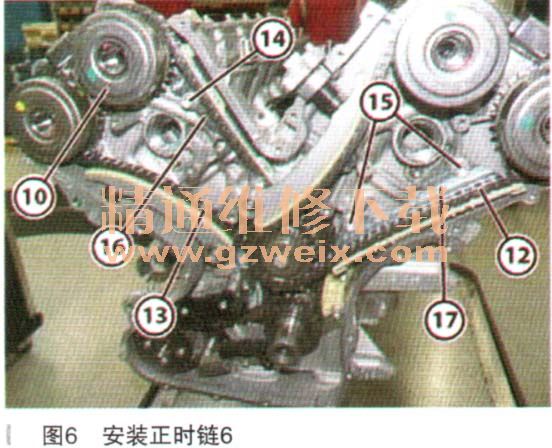

6．安装固定正时链垫块（如图6中16所示）和（如图6中17所示），并通过拧紧螺钉（如图6中14、 15所示）紧固，螺钉拧紧力矩为25N·m。将2个正时链（如图6中12、 13所示）以及正时调节器（如图6中10所示）安装到相应凸轮轴上。检查并确认正时调节器得到正确固定，确保标有代码
SCR的调节器安装到排气凸轮轴上，标有代码ASP的调节器安装到进气凸轮轴上。

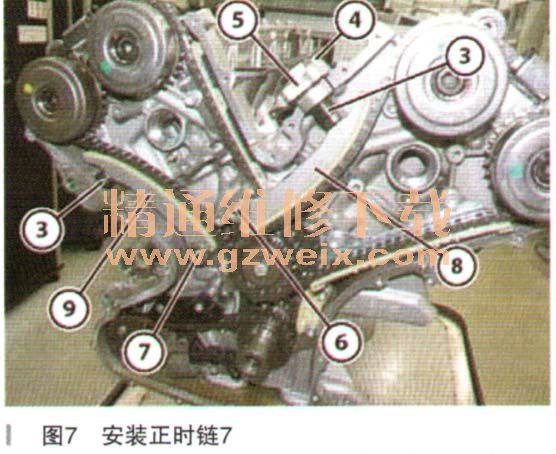

7．使用相应的衬套和调整垫安装2个移动正时链垫块（如图7中8、 9所示），并通过拧紧螺母（如图7中6、7所示）将其固定，螺母拧紧力矩为25N·m。安装张紧器衬套（如图7中5所示），使用相应的新密封件，并通过拧紧两个螺钉（如图7中4所示）将其紧固至汽缸盖上，螺钉拧紧力矩为10N·m。液压张紧器必须储存在通风良好的地方，远离潮气和灰尘。为了防止腐蚀危险，仅在使用时才能打开塑料包装。储存时间不要超过6个月。不要安装在本体或活塞上有腐蚀迹象的张紧器。一旦张紧器安装后，就不能拆卸和重新使用。在左侧汽缸列安装新的液压张紧器（如图7中3所示）并拧紧，螺钉拧紧力矩为10N·m。液压张紧器必须储存在通风良好的地方，远离潮气和灰尘。为了防止腐蚀危险，仅在使用时才能打开塑料包装。储存时间不要超过6个月。不要安装在木体或活塞上有腐蚀迹象的张紧器。一旦张紧器安装后，就不能拆卸和重新使用。在左侧汽缸列，使用相应的新调整垫和O形圈安装新的液压张紧器（如图7巾3所示）并拧紧，螺钉拧紧力矩为40N·m。

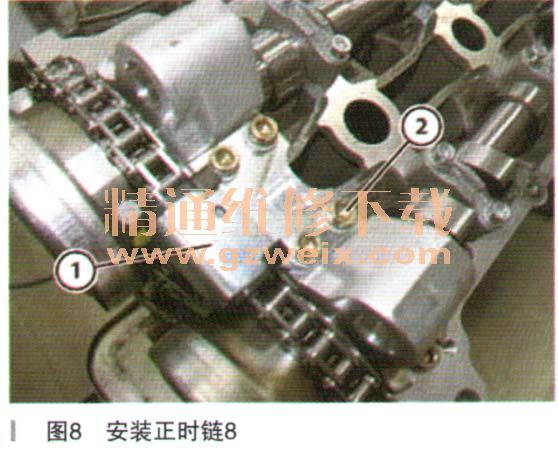

8．将上部固定垫块（如图8中1所示）安装到汽缸盖上其相应底座中并通过手动拧紧4个螺钉（如图8中2所示）将其紧固，然后通过设置一个30°的角度，设置最终拧紧力矩，螺钉预拧紧力矩为6N·m、螺钉拧紧力矩为9～13N·m。对另一汽缸列重复该步骤。

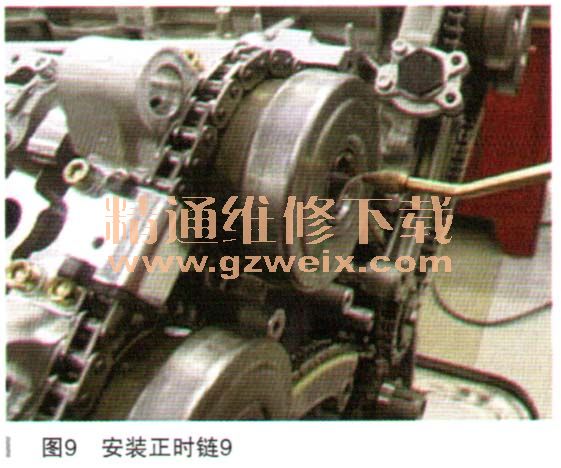

9．使用快速蒸发溶剂进行金属脱脂，以清洁止时调节器、凸轮轴和正时调节器紧固螺钉。在清洁之后，用压缩空气吹干，如图9所示。

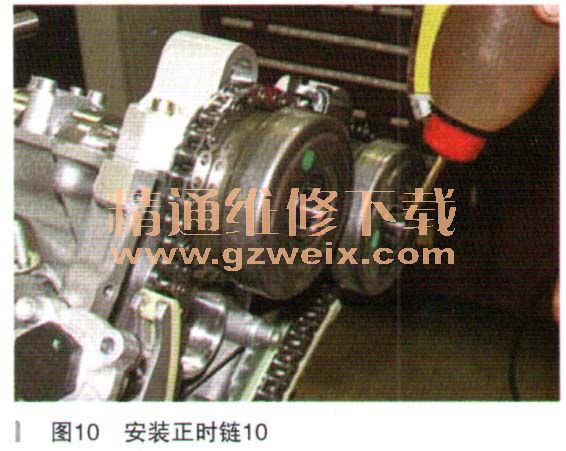

10．使用发动机机油润滑凸轮轴的内狈1，如图10所示。

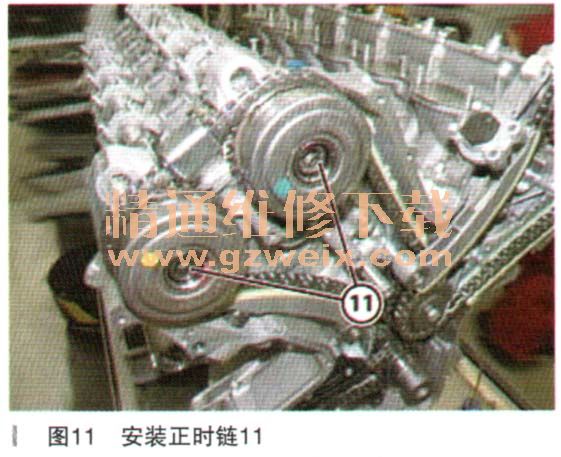

11．使用固定在相应安装点的扳手夹持住凸轮轴，安装和拧紧4个正时调节器紧固螺钉（如图11中11所示）至35N·m的规定扭矩。
