（3）检查凸轮轴的基本位置
    ①拆下汽缸盖罩。
    ②将压紧工具套件3安装到汽缸盖的中央凸轮轴1的轴承上，压紧工具套件3发挥凸轮轴轴承的功能，并可减轻凸轮轴支架2上的负荷。压紧装置套件，见图1-126。

    ③拆下风扇单元。
    ④插人散热器防护板。
    ⑤分开增压空气冷却器，然后在保持冷却液管路连接的情况下放到一旁。
    ⑥拆下V带。
    ⑦将汽缸1上的活塞调节到点火上止点（TDC）处，通过皮带轮6沿发动机转动方向转动发动机，直到凸轮轴1上的上止点标记5彼此相对，同时，标记4（沿运转方向）要与汽缸盖上边缘的左侧对正。皮带轮6上的上止点（TDC）标记（箭头所示）必须与正时箱盖罩7上的撑条对正。如果凸轮抽1的基本位置不正常，则必须要检查正时链是否损坏或伸长：检查正时链。相关部件与位置见图1-127。

⑧按照拆卸的相反顺序进行安装。
（4）调节凸轮轴的基本位置
以下适用发动机642在车型204、207、212、218中的操作。
①拆下凸轮轴。
②安装凸轮轴。

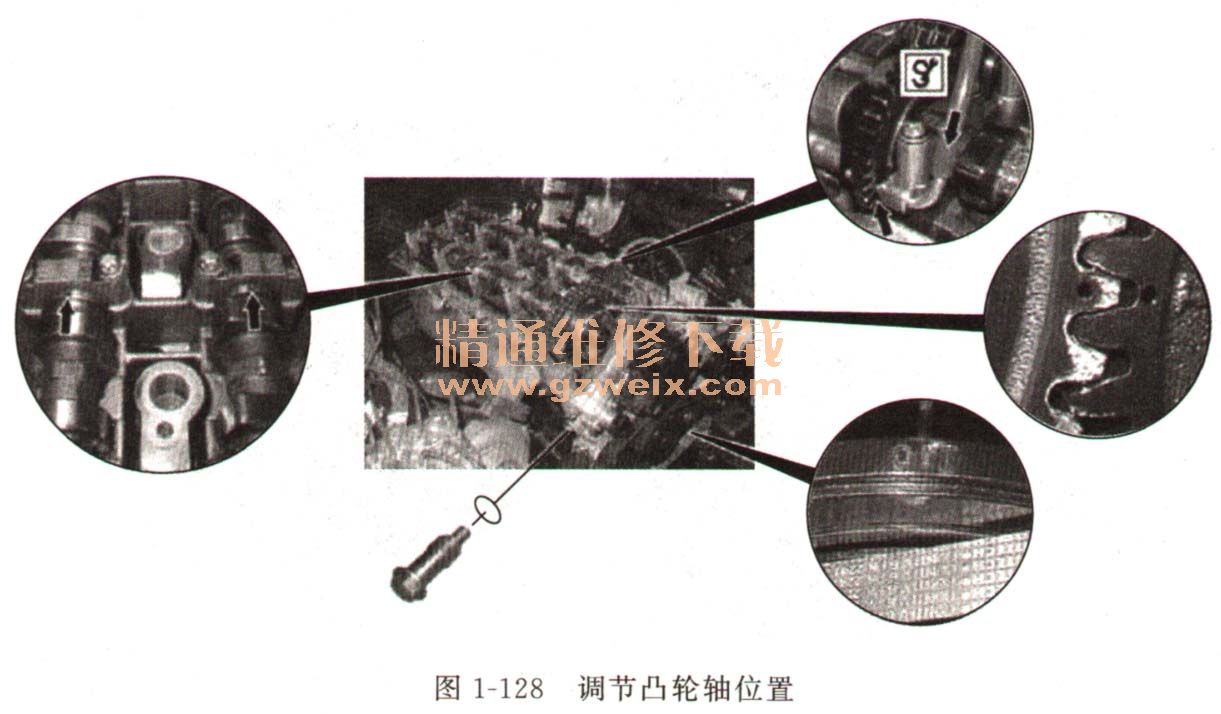

③检查凸轮轴的基本位置，见图1-128中的箭头指向。
