（3）发动机正时链单元拆解
    所需要的专用工具和维修设备见图2-4所示。

    定位扳手T10172或CT10172以及适配器T10172/2或CT10172/2；角度盘Hazet6690;定位销T10340或CT10340; 13mm特殊环形扳手T10500或CT10500；凸轮轴固定工具CT10477 ; 30mm特殊扳手T10499或CT10499。
    拆卸步骤如下：
    ①拆卸空气滤清器壳体。
    ②排放冷却液。
    ③脱开线束固定卡子。旋出左右两个螺栓，取下冷却液泵正时齿形皮带盖罩。
    ④旋出螺栓，拆下凸轮轴密封盖。
    ⑤以下适用于NewSantana全新桑塔纳：旋出螺栓A～D，将节温器盖罩1放置一旁，见图2-5。

    ⑥适用于2013款Newl_avida新朗逸、GranLavida朗行、CrossLavida朗境、NewPolo波罗：松开弹簧卡箍，拔下软管1和2。旋出螺栓A～D，拆下节温器盖罩3，见图2-6。

    ⑦所有车型如下，将曲轴转到1缸“上止点”位置：
    a．旋出汽缸体“上止点”孔的锁定螺栓。
    b．将定位销T1034。或CT10340以30N·m的力矩拧到汽缸体上并拧到底。
    c．将曲轴沿发动机转动方向转动，至限位位置。

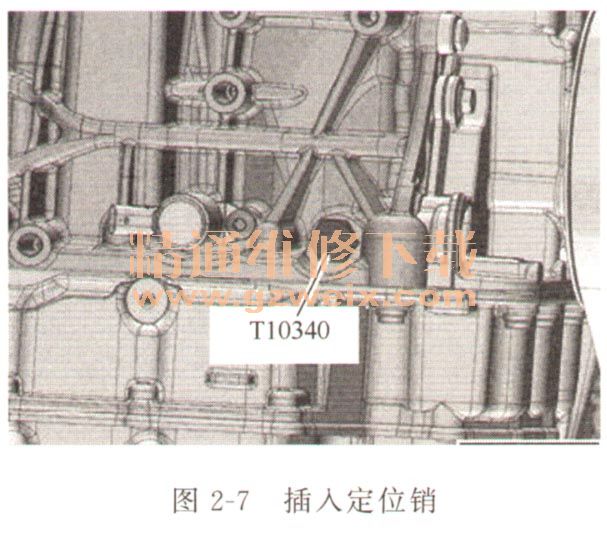

现在，定位销T10340或CT10340位于曲轴侧壁，见图2-7。

提示：定位销T10340或CT10340只在发动杭转动方向上锁定曲轴。
    ⑧如果定位销T10340或CT10340没有拧到限位位置，曲轴就不位于1缸“上止点”位置。这时进行如下操作：
    a．旋出定位销。
    b．顺时针旋转曲轴，使曲轴转过1缸“上止点”270°左右。
    c．将定位销T10340或CT10340以30N·m的力矩拧到汽缸体上并拧到底。
    d．将曲轴沿发动机转动方向再次转动，直到转不动为止。
    e．如图2-8所示，变速箱侧的两个凸轮轴上，每个凸轮轴上各有两个不对称的槽。在排气凸轮轴上，可以通过冷却液泵齿形皮带轮上的孔进入凸轮轴上两个不对称的槽箭头所示。
