（3）凸轮轴正时标记设置

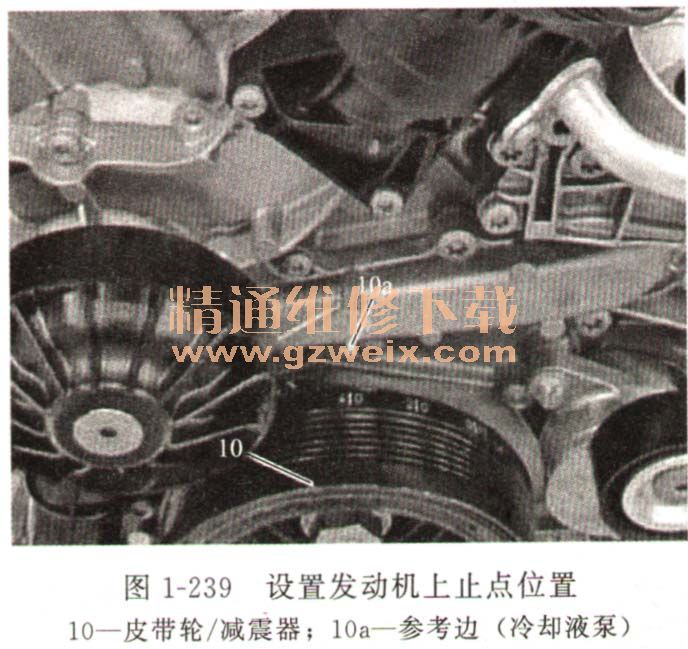

    ①将发动机置于汽缸1的上止点后400：通过曲轴中央螺栓沿发动机运转方向转动发动机，直到皮带轮/减震器10上的40°曲轴转角标记与参考边10a对齐。发动机276的参考边10a位于冷却液泵上，见图1-239。对于发动机152.9、157、278，位于V带张紧装置上，见图1-240。不得沿与发动机转动方向相反的方向转动发动机，否则会使正时链卡滞。



    ②基于激光标记（图1-241箭头所示）检查凸轮轴的位置。如果凸轮轴调节器2上的激光标记位于顶部（参见图1-241）且40°标记位于参考边10a处，则汽缸1位于点火上止点后40°。如果凸轮轴调节器2上的激光标记位于底部（参见图1-242）且40°标记位于参考边10a处，则汽缸1位于重叠上止点后40°。在汽缸1的点火上止点后40°和重叠上止点后40°之间恰为曲轴完整转动的一圈（360°）。
