2015～2016年国产沃尔沃S80L（2.0T B5204T9）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2018-03-17 15:56:28

    2015～2016年亚太沃尔沃XC60（2.0T B5204T9）。
    2014～2015年亚太沃尔沃S60L（2.0T B5204T9）。
    2014年亚太沃尔沃S60L（2.0T B5204T8）。
    2015～2016年国产沃尔沃S80L（2.0T B5204T9）。
    2013～2014年国产沃尔沃S80L（2.0T B5204T8）。
    2013～2014年进口沃尔沃S60（2.0T B5204T9）。
    2013～2014年进口沃尔沃V6议2.0T B5204T9）。
    2015～2016年亚太沃尔沃XC60（2.5T B5254T12）。
    2015～2016年亚太沃尔沃S60L（2.5T B5254TI2）。
    2016年进口沃尔沃V60（2.5T B5254T12）。
    1．专用工具
    9995433固定器（缓冲器），如图7-44。工具编号：9995433。工具说明：固定器（缓冲器）。工具挂板：21。

    2．拆卸
   （1）本规程中的拆卸步骤可能包含安装详情。
   （2）需要拆卸的物件。
    ①辅助皮带。
    ②发动机支撑绝缘体，右。

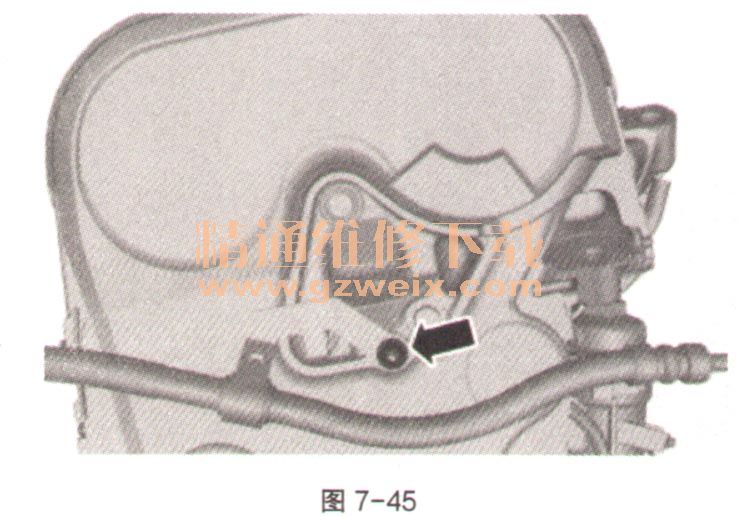

   （3）拆下如图7-45部件。扭力：M6，10N ．m。

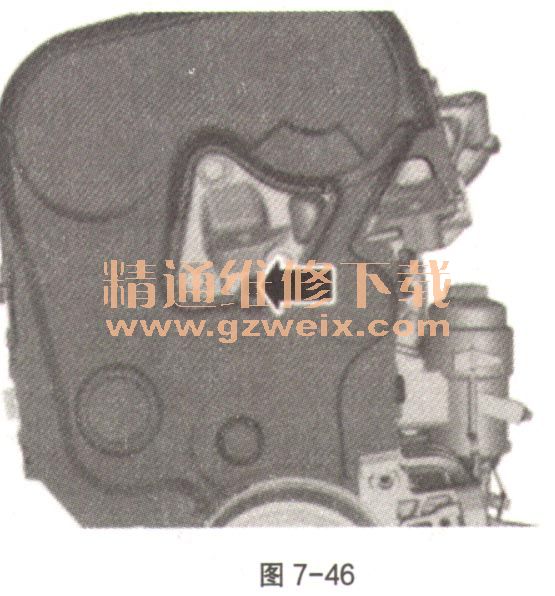

   （4）拆下如图7-46部件。扭力：M6，10N·m。

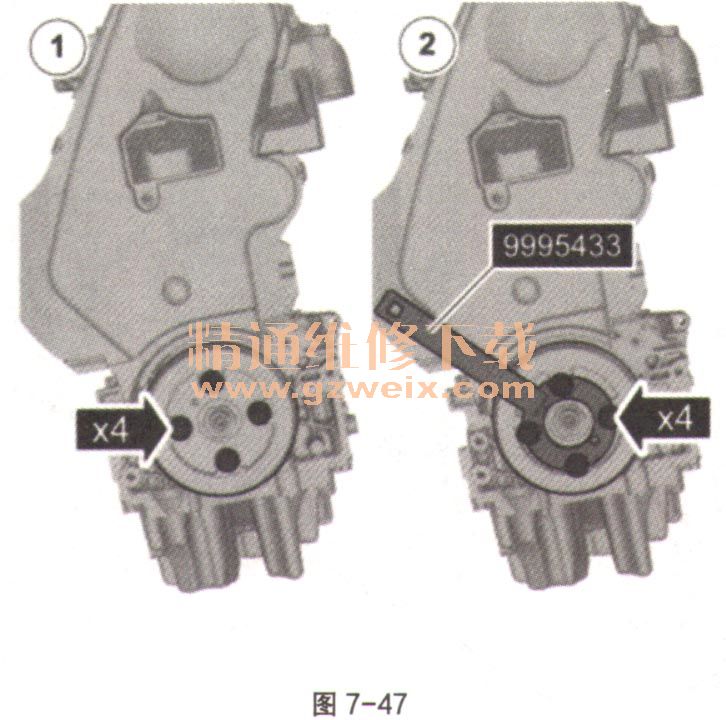

   （5）使用专门工具：9995433，如图7-47。

   （6）拆下如图7-48部件。扭力：减震器中心螺帽（曲轴），180N·m。扭力：振荡减震器（螺丝）到曲柄轴。分级1: 25N·m；分级2: 60°。

   （7）拆下如图7-49部件。
