2015~2016年奔驰E260L(W212)(2.0L M274)发动机正时校对方法
来源:本站整理  作者:佚名  2018-07-22 09:05:35

   通用以下车型:
   2014年9月~2015年奔驰C180L(W205)(1.6L M274.9),
   2014年9月~2015年奔驰C200L(W205)(2.0L M274.9),
   2014年9月~2015年奔驰C260L(W205)(2.0L M274.9),
   2014年9月~2015年奔驰C300L(W205)(2.0L M274.9),
   2015~2016年奔驰E180L(W212)(2.0L M274),
   2015~2016年奔驰E200L(W212)(2.0L M274),
   2015~2016年奔驰E260L(W212)(2.0L M274),
   2016年以后奔驰E200L(W213) (2.0L M274.920),
   2016年以后奔驰E300L (W213)(2.0L M274.920),
   2016年以后奔驰E300L 4MAIIC(W213)(2.0L M274.920)。

      (一)需要专用工具

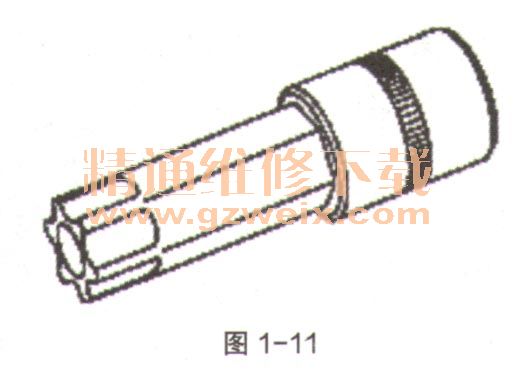

      (1)271 589 0010 00,如图1-11。

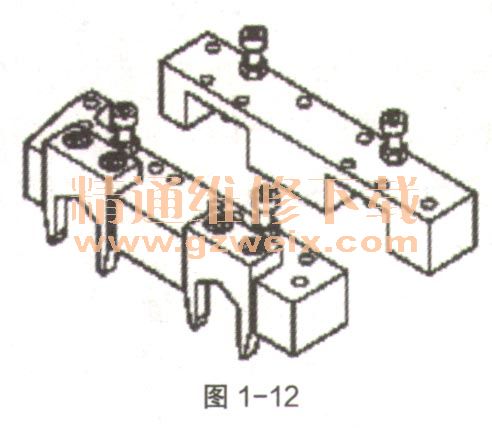

 (2) 270 589 016100,如图1-12。

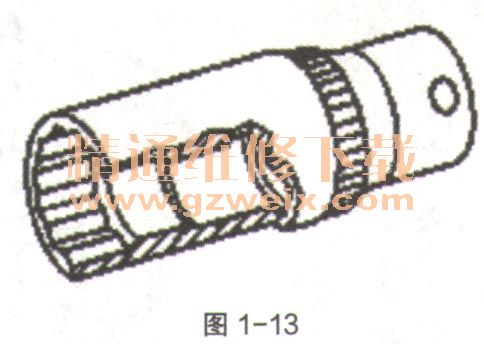

 (3) 001 589 65 09 00,如图1-13。

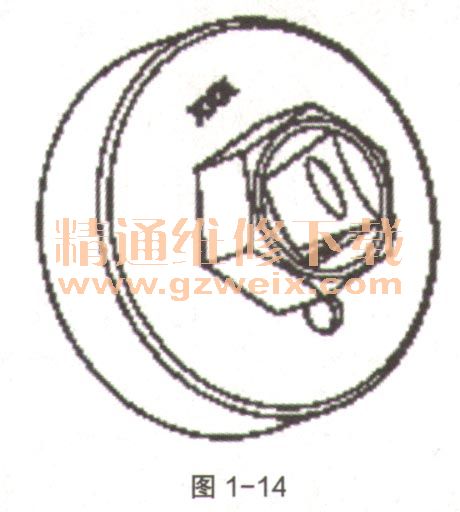

 (4) 270 589 0107 00,如图1-14。

    (二)拆卸/安装凸轮轴
    (1) M274.9发动机结构示意图如图1-15。

    有汽车打滑或从举升台上掉落而造成人员死亡的风险。将汽车在车辆举升机的支柱之间调准位置,并在汽车制造商规定的车辆举升机支撑点上放置4个支承板。在拆卸、安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的风险。部件移动时,肢体不能进入机器的工作范围。
    (2)拆卸/安装。
    ①使用车辆举升机将车辆升起。
    ②通过曲轴中央螺栓沿发动机转动方向转动发动机,直到位于1号汽缸的点火上止点(TDC)。皮带轮/减震器上的上止点(TDC)标记必须与正时箱盖罩上的定位缘对齐。
    ③拆下汽缸盖罩。
    ④将凸轮轴(如图1-15中4)的压紧装置(如图1-15中01a)与凸轮轴(如图1-15中4)的固定装置(如图1-15中02a、02e)一起安装。
    ⑤拆下链条张紧器。
    ⑥松开各凸轮轴调节器(如图1-15中1)的控制阀(如图1-15中2)。安装:必须用机油润滑控制阀(如图1-15中2)的螺纹和螺栓头接触面。必须按照扭矩连续均匀地拧紧控制阀。
    ⑦拆下各凸轮轴调节器(如图1-15中1)的控制阀(如图1-15中2)。
    ⑧将凸轮轴调节器(如图1-15中1)从凸轮轴(如图1-15中4)上拆下。为便于装配或分解凸轮轴调节器(如图1-15中1),必须将正时链放上或取下。
    ⑨按照拆卸的相反顺序进行安装。
    ⑩通过曲轴中央螺栓沿发动机转动方向转动发动机2次,直至1号汽缸位于点火上止点(TDC)。
    11检查凸轮轴(如图1-15中4)的基本位置,如有必要,则进行调节。发动机运转时,汽车可能会自行启动而造成事故。发动机启动或运转期间,在附近工作存在擦伤和烧伤的风险。固定好车辆,以防其自行移动。穿上封闭且贴身的工作服。切勿接触高温或旋转的部件。
    12执行发动机试运行,然后检查发动机的功能性。

[1] [2] [3]  下一页
