（三）检查凸轮轴的基本位置

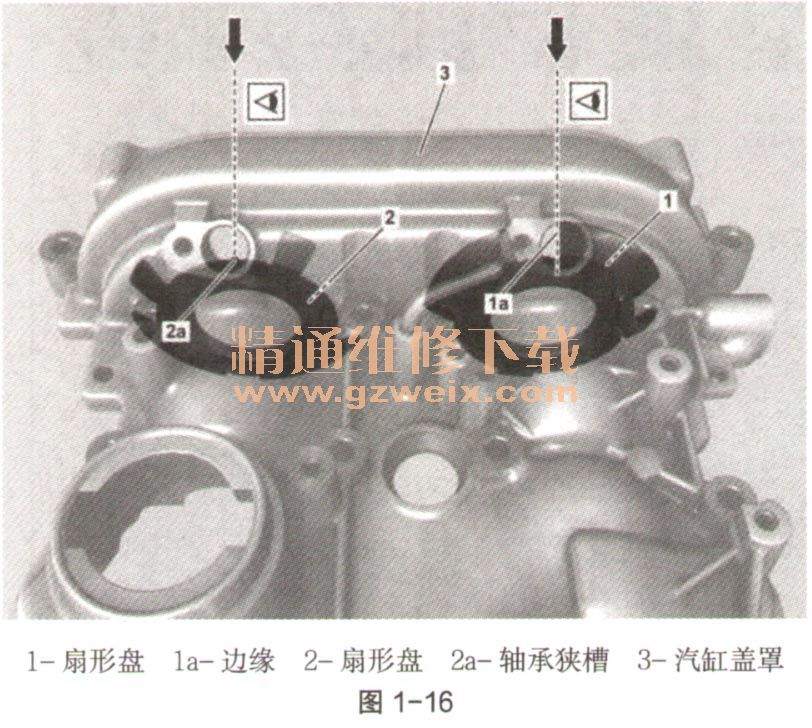

    （1）M274.9发动机凸轮轴部分如图1-16。

    （2） M274.9发动机凸轮轴扇形盘如图1-17。

    （3）拆卸／安装。
    ①拆下凸轮轴上的2个霍尔传感器。
    ②通过曲轴中央螺栓沿发动机转动方向转动发动机，直到位于1号汽缸的点火上止点（TDC）。皮带轮／减震器上的上止点（TDC）标记必须与正时箱盖罩上的定位缘对齐。
    ③检查凸轮轴的基本位置。若要检查排气凸轮轴调节，在霍尔传感器开口（如图1-16）的中央必须可以看到扇形盘（如图1-16中1）扇形段的边缘（如图1-16中1a）。若要检查进气凸轮轴调节，扇形盘（如图1-17中2）的轴承狭槽（如图1-17中2a）必须位于在霍尔传感器开口（如图1-17）的中央。通过在汽缸盖罩（如图1-17中3）的霍尔传感器开口上进行目视检查来检查凸轮轴的基本位置。如果基本位置不正确，设置凸轮轴的基本位置。
    ④按照拆卸的相反顺序进行安装。
