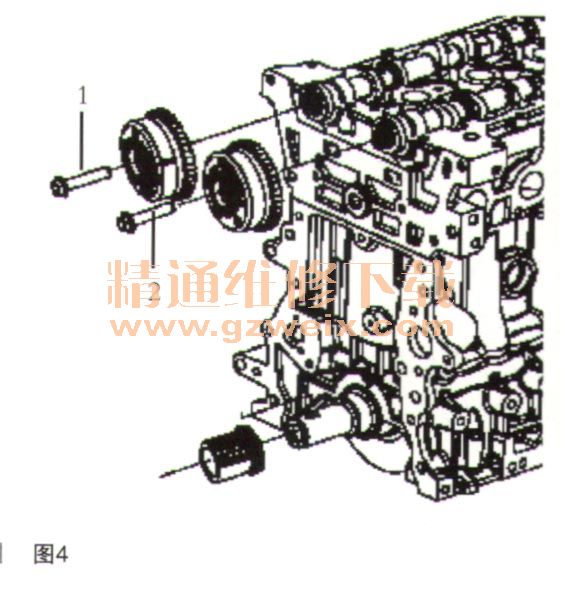

（二）安装程序（如图4所示）

    1．安装凸轮轴链轮到凸轮轴上，安装时要根据凸轮轴上的定位销定位。
    2．预紧凸轮轴链轮螺栓（3、4）。

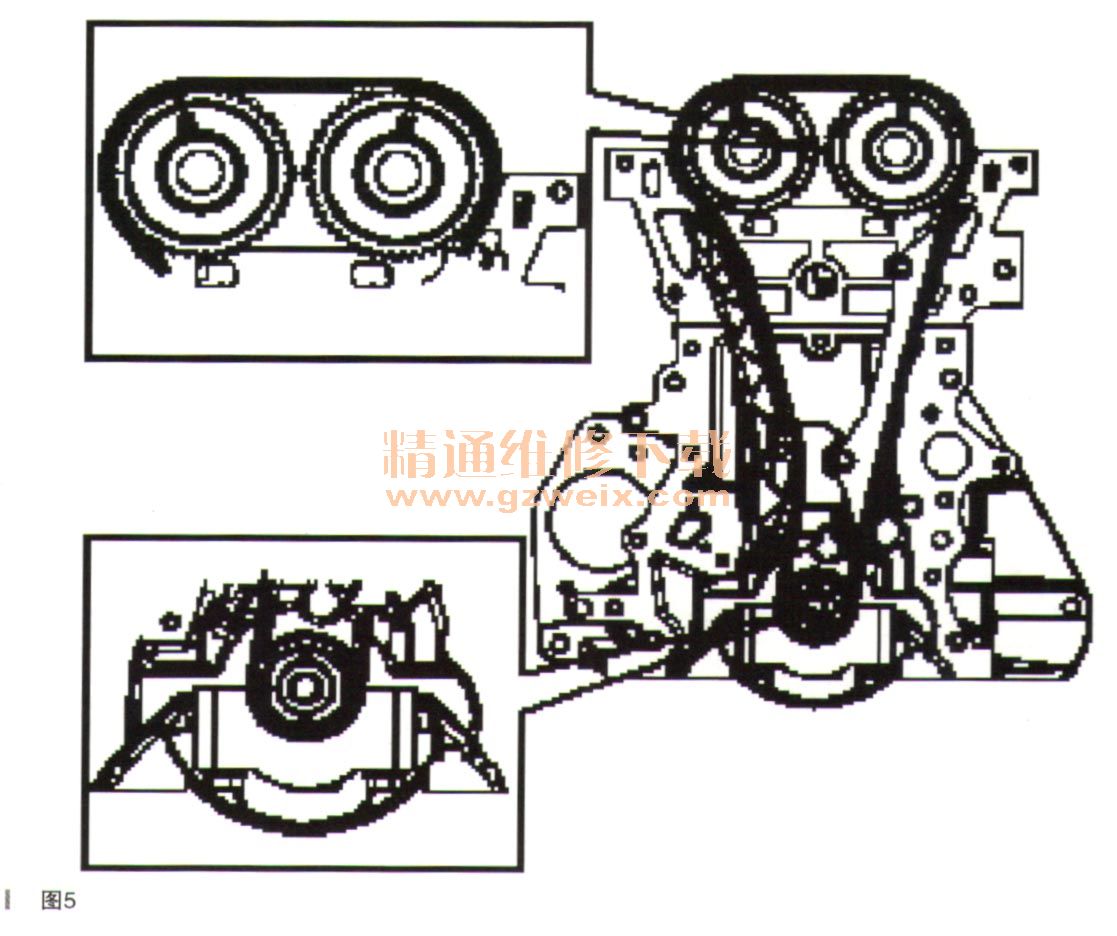

    3．彻底清洁正时链条，用新机油预润滑正时链条。如图5所示。

    4．安装正时链条到凸轮轴链轮、曲轴链轮上，安装时正时链条正时标记（深色链条）应与凸轮轴链轮正时标记（圆凹点）、曲轴链轮正时标记（圆凹点）分别对齐。
    注意：在未安装正时链条前不能旋转曲轴。

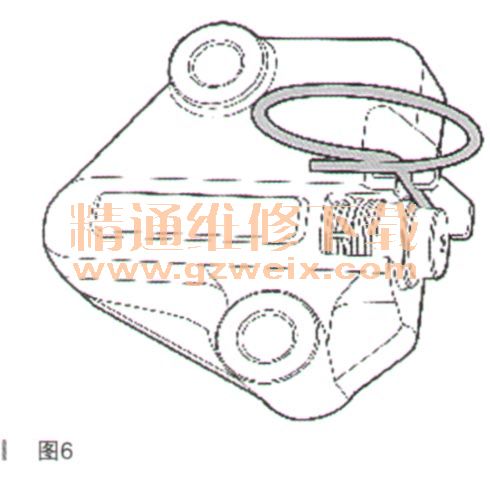

    5．捏紧正时链条张紧器限位卡簧的同时，压缩张紧器活塞至最大压缩状态，使用合适直径的工具锁住正时链条张紧器位置，以防止活塞回弹。如图6所示。

    告诫：参见有关紧固件的告诫。

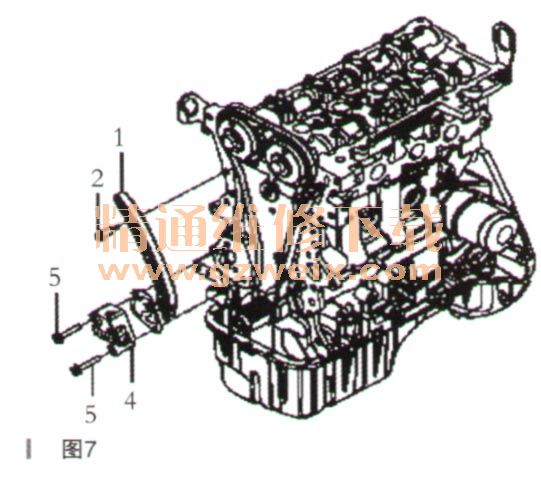

    6．安装正时链条张紧器（1），拧紧张紧器螺栓（2）、紧固到10N·m，如图7所示。

    7．安装进气侧导板（3），拧紧导板螺栓（4），紧固到1 0N·m。凸轮轴正时链条、链轮和张紧器的更换。
    8．安装正时链条导板螺栓和排气狈U正时链条导板，紧固到10N·m，见图2。

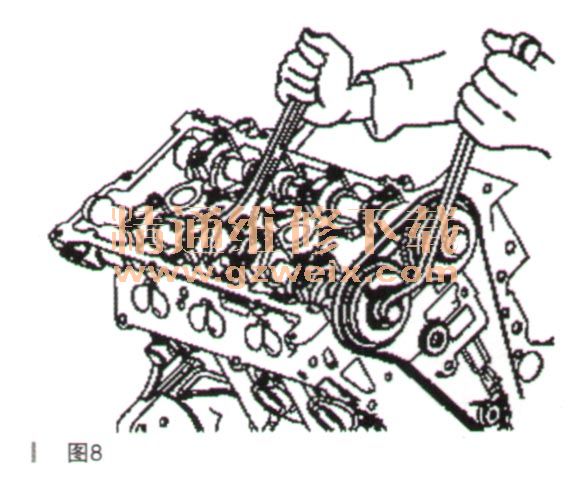

    9．拧紧凸轮轴链轮螺栓，拧紧时需要用活动扳手固定凸轮轴，如图8所示，并紧固到55N·m。

    10．安装发动机前盖。
      11．安装凸轮轴罩盖。

相关资料：2018款别克GL6原厂维修手册
