江铃福特全顺2.2T柴油发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2019-02-16 10:18:11

    2．正时链单元安装步骤
    1）安装正时链张紧轨，紧固螺栓，力矩：螺栓1-15N·m;螺栓2-36N·m。螺栓位置见图6。
    2）安装正时链条，并用两个直径6mm的销子（1）固定凸轮轴链轮，拧紧6个螺栓（2）,力矩：步骤1 : 12N·m；步骤2 : 33N·m。见图7。

3）安装正时链导轨与燃油喷射泵驱动链轮，个导轨紧固螺栓力矩：15N·m；喷射泵链轮螺栓力矩：55N·m。
    4）拆卸固定凸轮轴链轮的2个销子。
    5）拆下曲轴固定工具303-1587。
    6）拆下专用工具303-698。

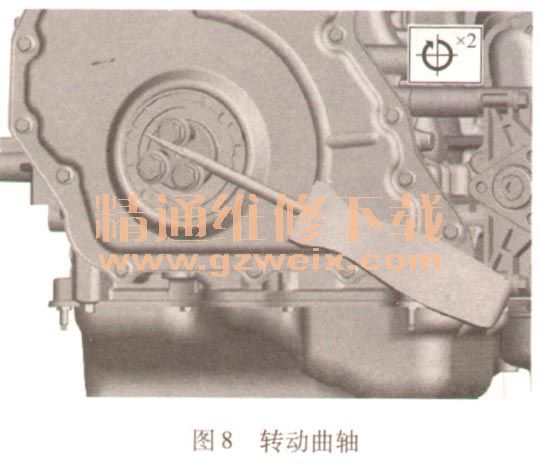

    7）顺时针转动曲轴2圈，见图8。

    8）安装专用工具303-698。
    9）将2个6mm销子穿过凸轮轴链轮上的孔以检查凸轮轴正时情况，并视情纠正。
    10）拆下专用工具303-698。
