发动机正时带更换步骤如下：

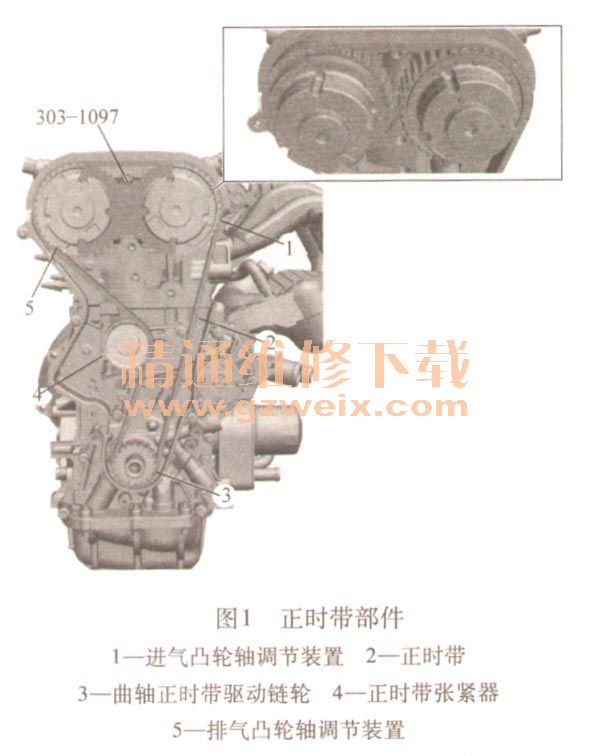

    发动机正时带单元结构部件组成如图1所示。

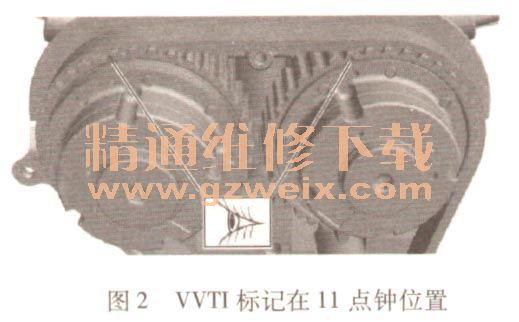

    1）顺时针旋转曲轴，转动曲轴直到VVTI上标记在11点钟的位置，见图2。

    2）拆装需要用到专用工具303-748，如图3所示，以保证凸轮轴正时正确：卸下螺栓并将303-748锁定工具放置到位，然后用手顺时针转动曲轴，直至曲轴碰到工具并停止转动。

    3）重新装配时，可以使用减振装置对齐工具303-1550检查同轴度。然后安装适用于303－393锁定工具的303-393-02适配器以锁定飞轮，防止其转动，见图4。

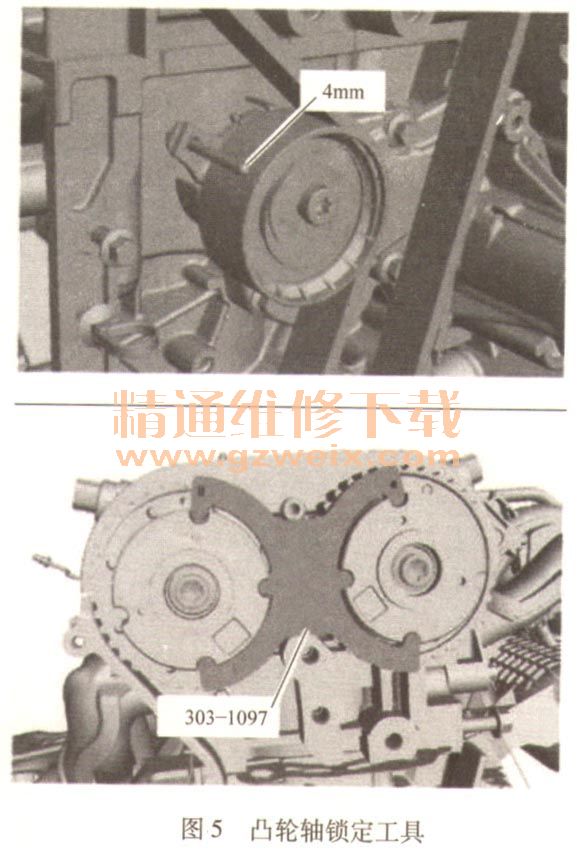

    4）随后，如图5所示使用303-1097锁定工具锁定曲轴以防止其转动，使用通用工具4mm钻头锁定正时带张紧器，之后即可取下并更换正时带。
