左侧正时链：

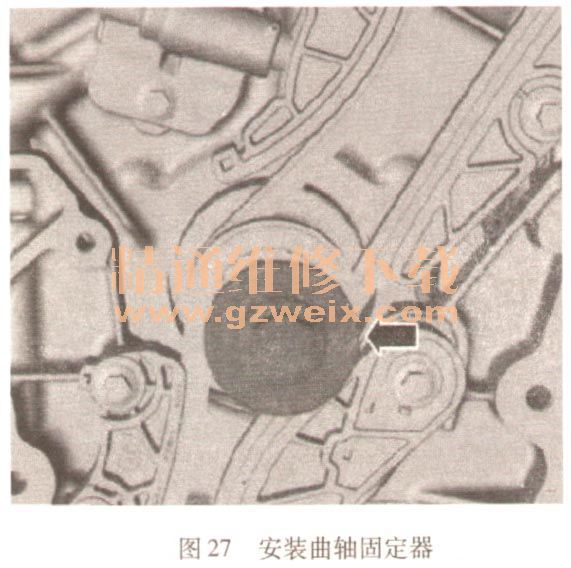

10）安装曲轴固定器，见图27。

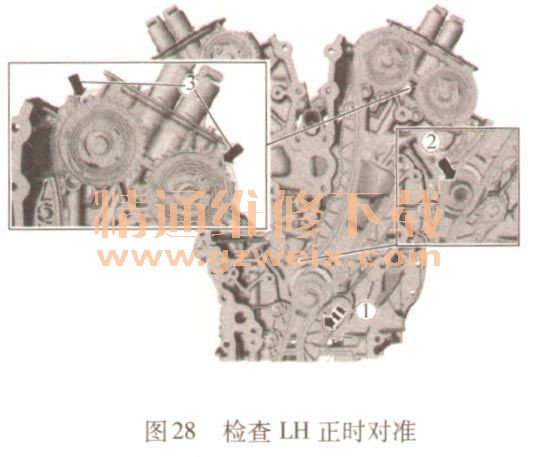

11） VCT装置拥有2个正时标记，一个三角形标记和一个圆形标记。在装卸LH侧时，请使用圆形标记，见图28。
①顺时针旋转曲轴一圈（360°）。
②在11点钟方向放置一个曲轴链轮锁孔。
③检查VCT装置上的三角形正时标记是否处于10点钟方向（进气）和12点30方向（排气）。

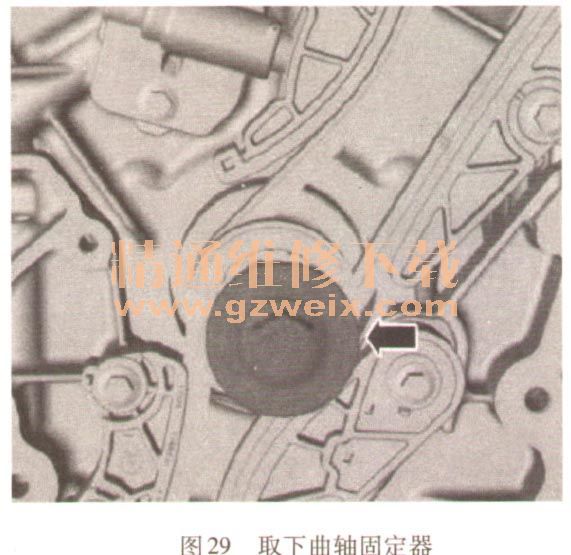

12）取下曲轴固定器，见图29。

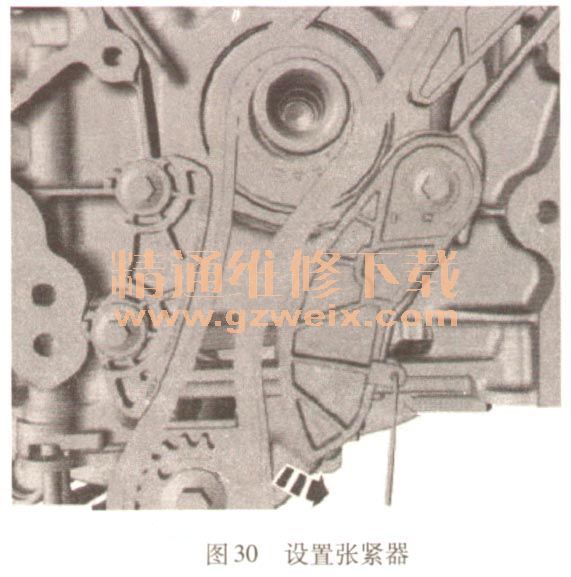

13）顺时针旋转机油泵链条张紧器，在张紧器孔中插入扳手，见图30。

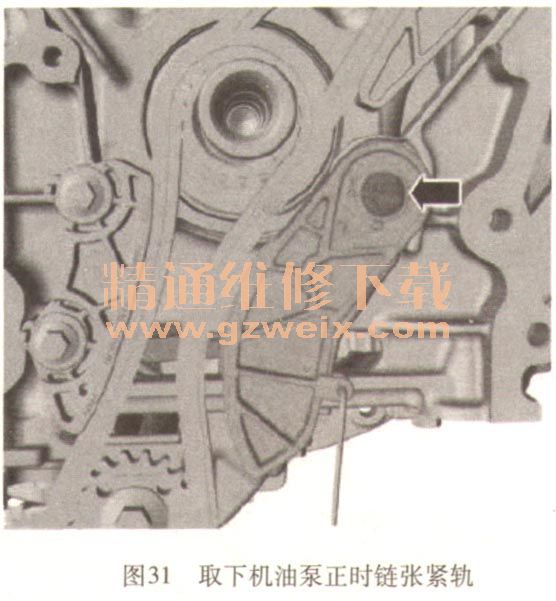

14）取下机油泵正时链张紧器，见图31。

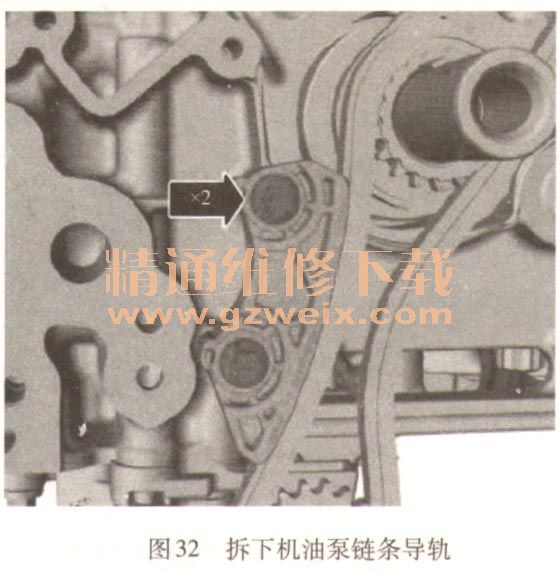

15）取下机油泵正时链导轨，见图32。
16）取下机油泵正时链条，见图33。
