1.检查和调节凸轮轴的基本位置
1)拆下凸轮轴上的所有霍尔传感器。
2)松开增压空气冷却器,然后在保持冷却液管路连接的情况下拉到前部。
3)检查带轮/减振器(10)上是否有53°标记。
4)将53°标记的替换标记粘贴到带轮/减振器(10)上。带轮/减振器(10)上不带53°标记的发动机将17 mm长的胶条(11)粘贴到带轮/减振器(10)上的40°标记处。胶条(11)的末端在带轮/减振器(10)上标记出了缺失的53°标记。

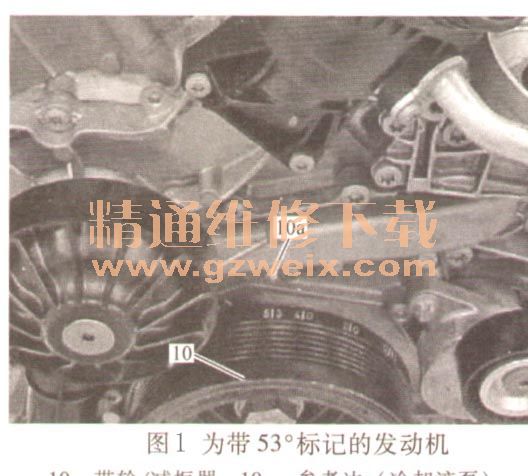

5)通过曲轴中央螺栓沿发动机转动方向将发动机转到1号气缸压缩行程上止点(TDC)后53°曲轴转角处。带轮/减振器(10)上带53°标记的发动机,不得沿与发动机转动方向相反的方向转动发动机;否则会使发动机正时链跳齿。通过曲轴沿发动机转动方向转动发动机,直至带轮/减振器10上的53°标记与参考边(10a)对齐,参考边10a位于冷却液泵上。
6)通过曲轴中央螺栓沿发动机转动方向将发动机转到胶条11末端(1缸压缩行程上止点(TDC)后53°曲轴转角(KW) )。带轮/减振器10上不带53°标记的发动机,不得沿与发动机转动方向相反的方向转动发动机,正时链会跳齿并导致发动机损坏。通过曲轴沿发动机转动方向转动发动机,直至带轮/减振器10上的53°标记与参考边10a对齐,参考边10a位于冷却液泵上。
7)检查凸轮轴的基本位置,通过对气缸盖罩(21、2r)上的霍尔传感器开口进行目视检查来检查凸轮轴的基本位置。在气缸盖罩(21、2r)上霍尔传感器开口的中间必须能够看到扇形盘1扇形段1a的边缘。如果基本设置不正确:设定凸轮轴的基本位置。
8)按照拆卸的相反顺序进行安装。
前述步骤中涉及部件与位置见图1、图2、图3、图4。
