2015~2018年福特福克斯1. 0T GTDI发动机正时校对
来源:本站整理  作者:佚名  2019-02-27 19:36:15

    正时带拆装更换步骤:
    1)曲轴带轮没有用于对齐带轮和曲轴的楔,螺栓拧得非常紧。如需取下曲轴带轮,必须使用正确的工具,遵循正确的流程,并更换带轮螺栓。
    拆卸时必须先取下驱动轴支座,然后才能取下曲轴定位螺栓,见图1。

    2)取下螺栓后,将专用工具303-1604放置到位,如图2所示。

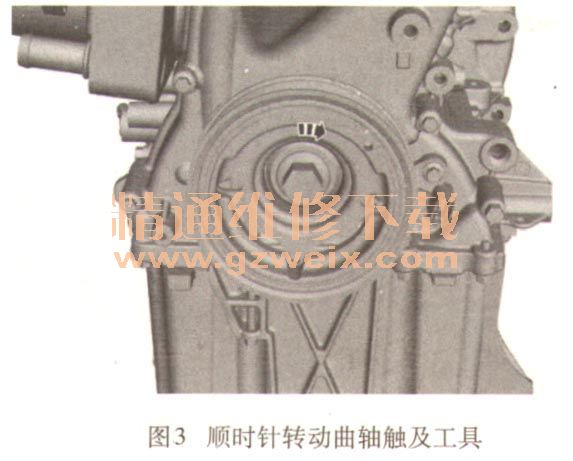

    3)手动顺时针旋转曲轴,直到其接触到工具,见图3。

    4)取下工作电磁阀,将303-1606凸轮轴定位工具放置到位,见图4。

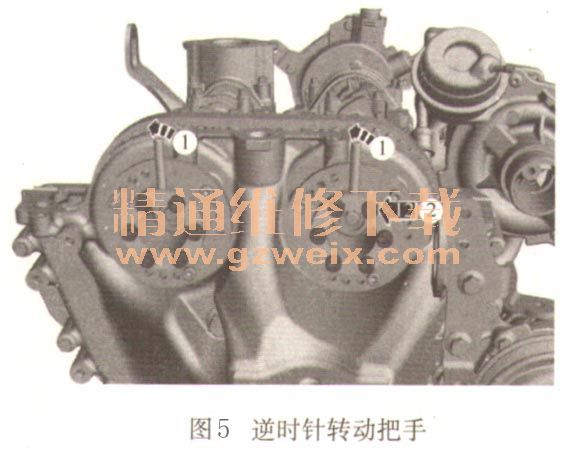

    5)如图5所示,逆时针转动小把手,直到感受到阻力,阻力矩应为15N·m。

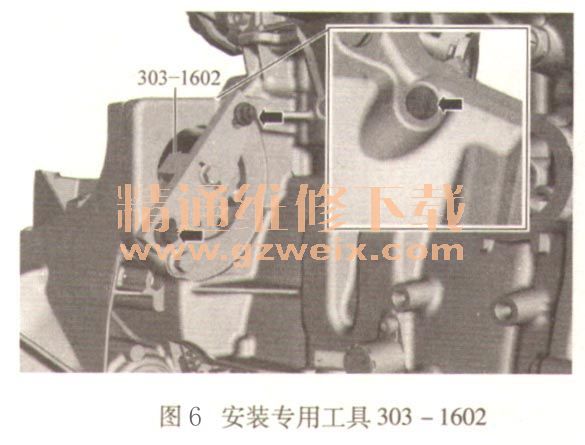

    6)取下起动机,将专用工具303-1602放置到起动机安装螺纹孔上,以阻止曲轴转动,见图6。

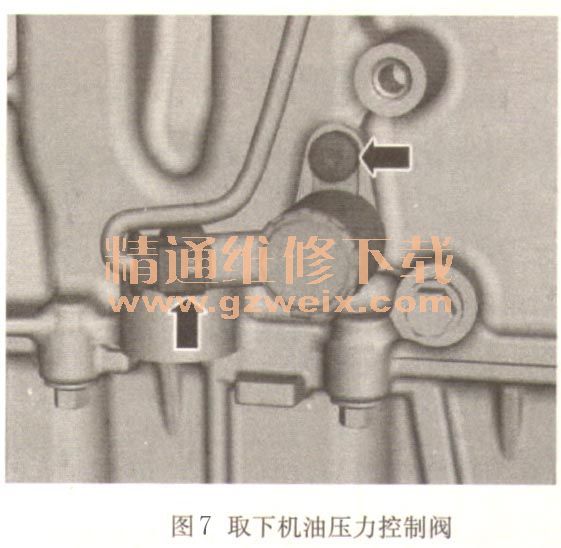

    7)如图7所示,取下机油压力控制电磁阀,为专用工具303-1611-02腾出空间。

    8)将专用工具303-1611-02螺栓支架的第一部分放置到气缸体上,如图8所示。

    9)将专用工具303-1611-01与支架的接合部分安放在气缸体上,见图9。

    10)安放工具303-1611的第三部分,然后取下前带轮螺栓。该螺栓为一次性螺栓,取下后必须更换。取下该螺栓后,就能取下前带轮、前盖以及正时带了,见图10。

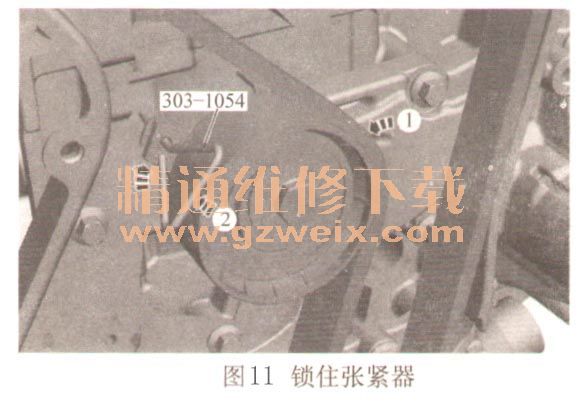

    11)使用专用工具303-1054钉住正时带张紧器,见图11。

    12)此时可以更换正时带了。可按相反顺序重新组装前带轮,要特别注意前带轮的对准和螺栓张力,正时带部件见图12。
