2015年北京现代ix352. 0L G4NA发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2019-02-27 19:18:27

    1．正时链单元拆卸
    1）拆卸气缸盖罩。
    2）将1号气缸设置在压缩行程上止点（TDC）。
    ①转动曲轴带轮，并对齐凹槽和正时链条盖的正时标记，见图。

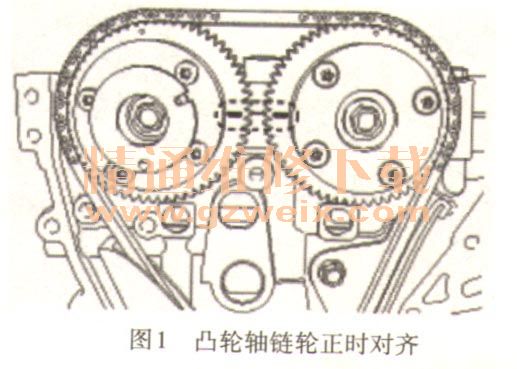

    ②如图1所示，检查进气和排气CVVT链轮的TDC标记是否与气缸盖表面平齐。如果没有，将曲轴转动1圈（360°）。不要逆时针转动曲轴带轮。

    ③拆卸正时链条盖。

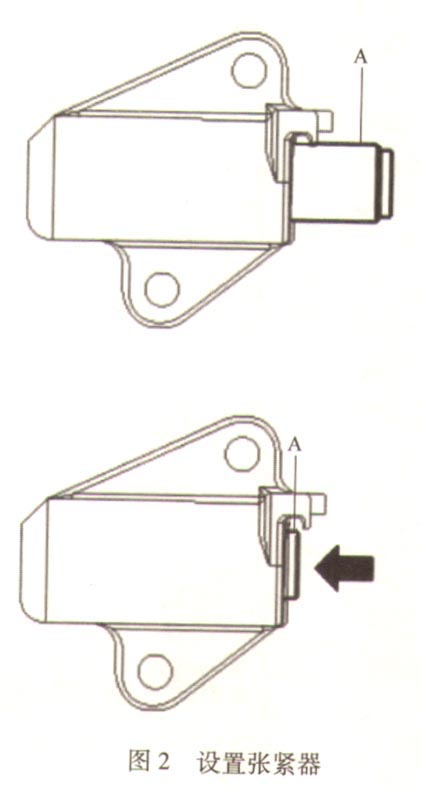

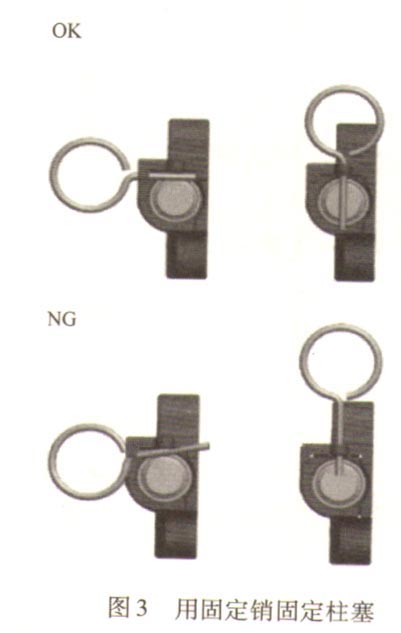

    ④拆卸正时链条张紧器。不建议再次使用拆卸的张紧器。如果需要再次使用张紧器，如图2所示将柱塞A尽可能地推进到张紧器内，并在孔中插入固定销，使柱塞处于收缩位置，见图2、图3。

    ⑤拆卸正时链条张紧器臂。
    ⑥拆卸正时链条。
    ⑦拆卸正时链条导轨。
    2．正时链单元安装
    1）拆卸正时链条后，检查进气和排气CVVT链轮TDC标记是否偏离TDC位置（2～3个齿），见图4。
