1．正时链单元部件分解
    发动机正时链单元部件如图1所示。

    2．正时链单元拆卸步骤

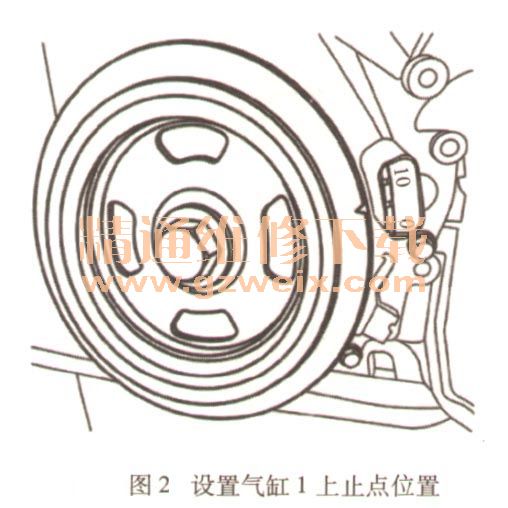

    1）顺时针转动曲轴，直到曲轴带轮上的缺口标记对准发动机前盖上的0位置，以使一缸活塞处于上止点位置，见图2。

    2）拆卸凸轮轴罩盖。
  3）拆卸发动机前盖。
  4）取下曲轴位置信号轮。
  5）拧下螺栓1和3，拆下正时链条排气侧导拧下螺栓2，拆下进气侧导轨5，见图3。

    6）连同曲轴正时链轮一起，拆下正时链条。
    3．正时链单元安装步骤
    1）安装曲轴正时链轮半圆键及曲轴链轮。
    2）顺时针转动曲轴，直到曲轴半圆键的键槽向上对准机油泵上的凸点，这时第一缸活塞处于上止点。
    3）这时曲轴链轮上的正时标记凹点1朝向进气侧。
    4）排气凸轮轴链轮上的单凹点2对准进气VVT的缺口3。
    5）正时链条上的黄色链节4对准排气凸轮轴链轮上的双凹点标记5。
    6）正时链条上的黄色链节6对准进气VVT有正时标记文字，有直线处的缺口标记7。

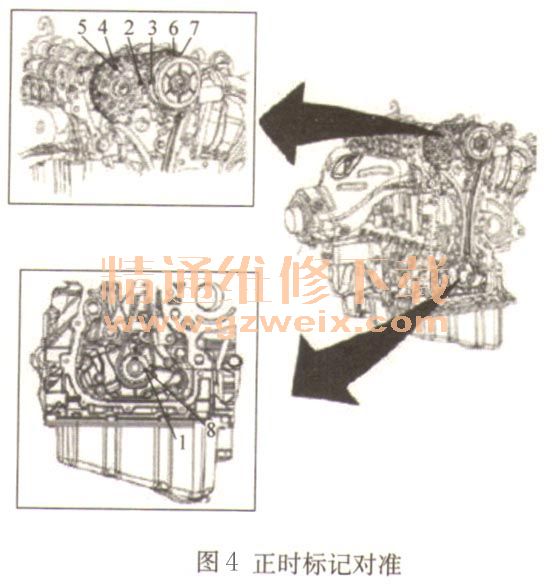

    7）正时链条上的黄色链节8对准曲轴链轮上的正时标记凹点1，对上正时标记位置见图4。

    8）安装正时链条进气侧导轨，紧固螺栓至（11±2）N·m。
    9）安装正时链条排气侧导轨，紧固螺栓至183N·m。
    10）安装曲轴位置信号轮。
    11）安装发动机前盖。
    12）安装凸轮轴罩盖。

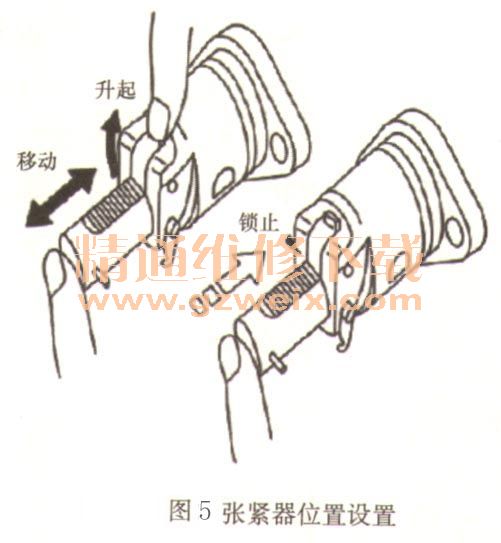

    13）压住锁舌后端，锁舌翘起，张紧器柱塞为解锁状态，可灵活运动，若放开锁舌则锁止。在张紧器为解锁状态时，将柱塞压至最短位置，用旁边的小钩子勾住柱塞。见图5。

    14）将张紧器2塞进发动机前盖上的安装孔中并用手压紧，此时小钩子会自动脱落，张紧器处于张紧状态。紧固螺母1至（13±2） N·m，见图6。
