1．正时链单元部件分解
    发动机正时链单元部件如图1所示。

    2．正时链单元拆卸步骤
    1）转动曲轴，直到可用凸轮轴锁止专用工具将凸轮轴相位锁止，见图2。

    2）取下机体上正时销孔安装的堵塞。

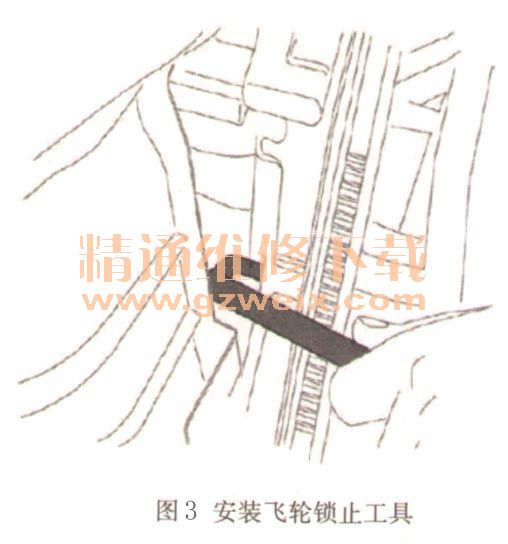

    3）用正时销锁止工具插入机体正时销孔和飞轮销孔，将飞轮锁止，见图3。

    4）拆下传动带。
    5）拧松并取下曲轴带轮到曲轴上的螺栓，废弃这些螺栓。
    6）取下曲轴带轮。
    7）用带轮拆装专用工具拆卸水泵带轮。
    s）拆掉正时链上盖板。
    9）拆掉正时链下盖板。
    10）拆掉正时链张紧器，并废弃密封垫圈。
    11）拆下上导轨安装螺栓，取下上导轨。
    12）用机油泵链轮固定专用工具或类似工具拆掉机油泵链轮螺栓。
