该发动机正时维修与K24W5一样，请参考下面内容。
1．正时链单元拆卸步骤
注意：使凸轮轴链条远离磁场。
1）拆卸右前轮。
2）拆卸发动机底盖。

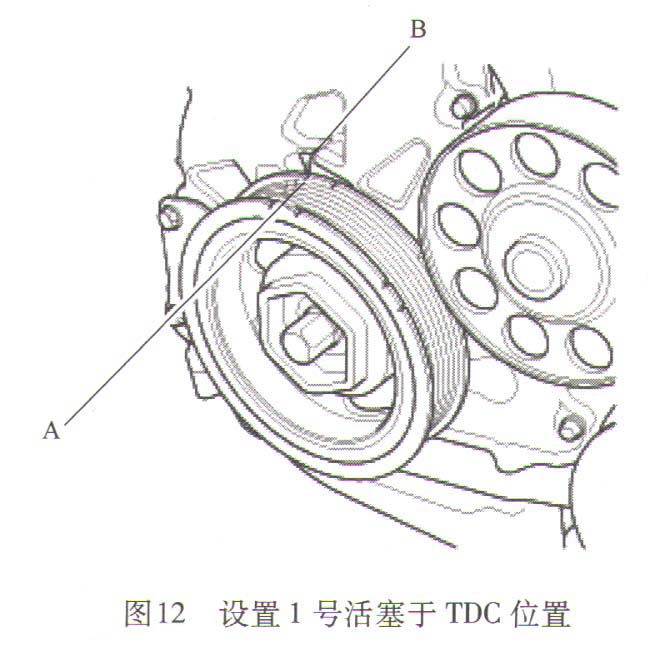

4）设置1号活塞在上止点位置（曲轴侧）：转动曲轴使其白色标记A与指针B对齐，见图12。

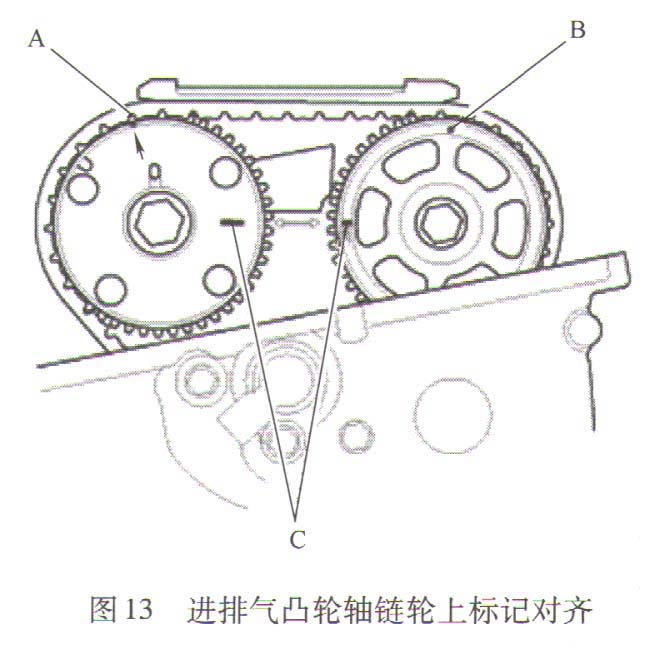

5）设置1号活塞在上止点位置（凸轮侧）：使1号活塞在上止点（TDC）位置。VTC执行器上的冲印标记A和排气凸轮轴链轮上的冲印标记B应该在顶部。对准VTC执行器和排气凸轮轴链轮上的TDC标记C，见图13。
6）拆卸VTC机油控制电磁阀。
7）拆卸摇臂机油控制阀。
8）拆卸曲轴带轮。
9）拆卸发动机侧支座。

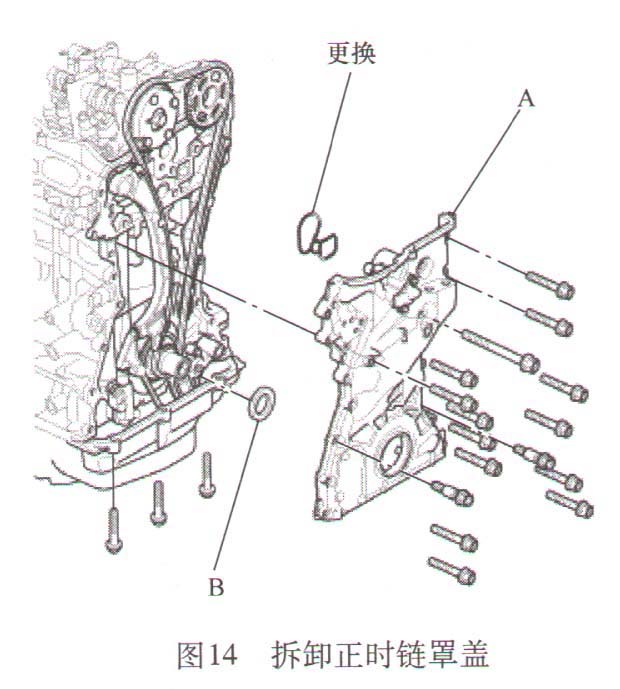

10）拆下凸轮轴链条箱A和隔垫B。拆卸凸轮轴链条箱，见图14。
11）松松地安装曲轴带轮。逆时针旋转曲轴，以压缩凸轮轴链条自动张紧器。逆时针旋转曲轴以便对齐锁A和凸轮轴链条自动张紧器B上的孔，然后将直径1. 2mm的销C插人孔中。顺时针转动曲轴以固定销。注意：如果未对齐锁和凸轮轴链条自动张紧器的孔，继续逆时针旋转曲轴直至孔对齐，然后安装销。拆下凸轮轴链条自动张紧器，见图15。
12）拆卸凸轮轴链条导板B。
13）拆卸凸轮轴链条导板、张紧器子臂和张紧器臂。
