注意：执行该程序前，逆时针转动VTC执行器，检查并确认VTC执行器锁止。如果未锁止，顺时针转动VTC执行器直至停止，然后重新检查。如果仍然未锁止，更换VTC执行器。

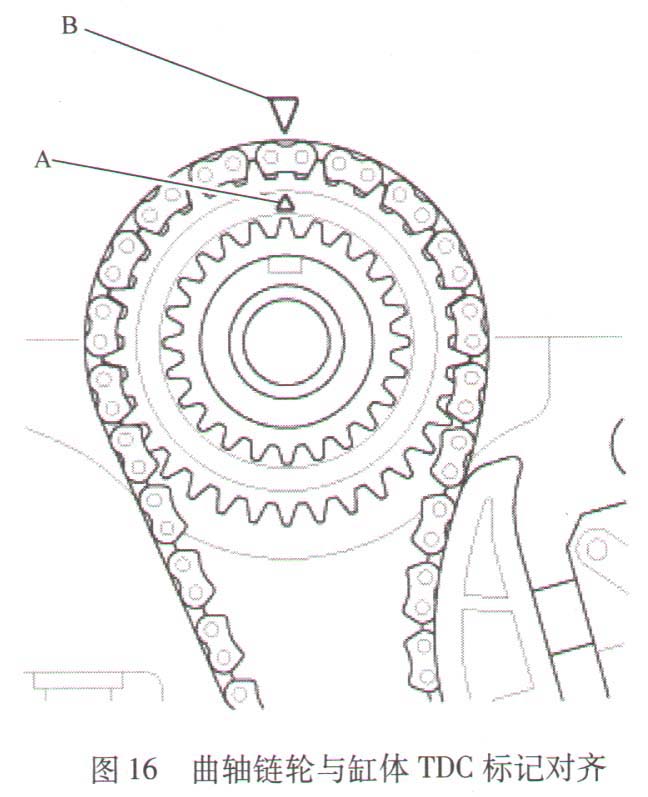

    1）设置1号活塞在上止点位置（曲轴侧）：将曲轴置于上止点（TDC ）。将曲轴链轮上的TDC标记A与发动机气缸体上的指针B对准，见图16。

    2）设置1号活塞在上止点位置（凸轮侧）：将凸轮轴设置在上止点位置。VTC执行器上的冲印标记A和排气凸轮轴链轮上的冲印标记B应该在顶部。对准VTC执行器和排气凸轮轴链轮上的TDC标记C，见图13。

    3）将凸轮轴链条安装在曲轴链轮上，使涂色的链节A与曲轴链轮上的标记B对准，见图17。

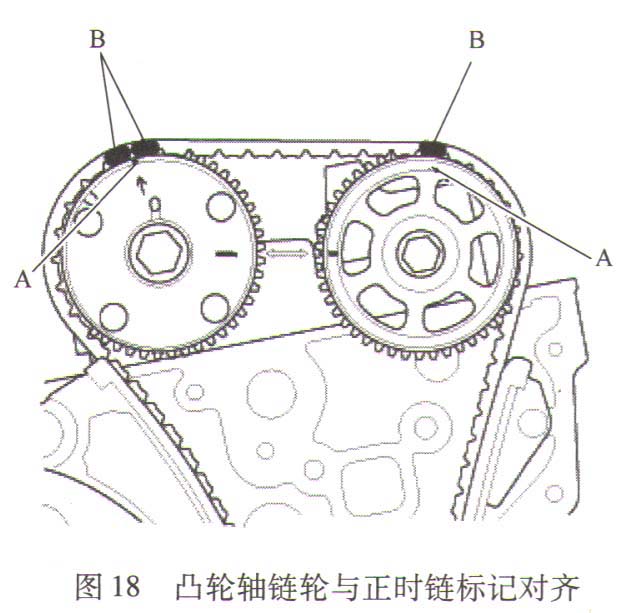

    将凸轮轴链条安装在VTC执行器和排气凸轮轴链轮上，使冲印标记A与两个涂色的链节B的中心对准，见图18。

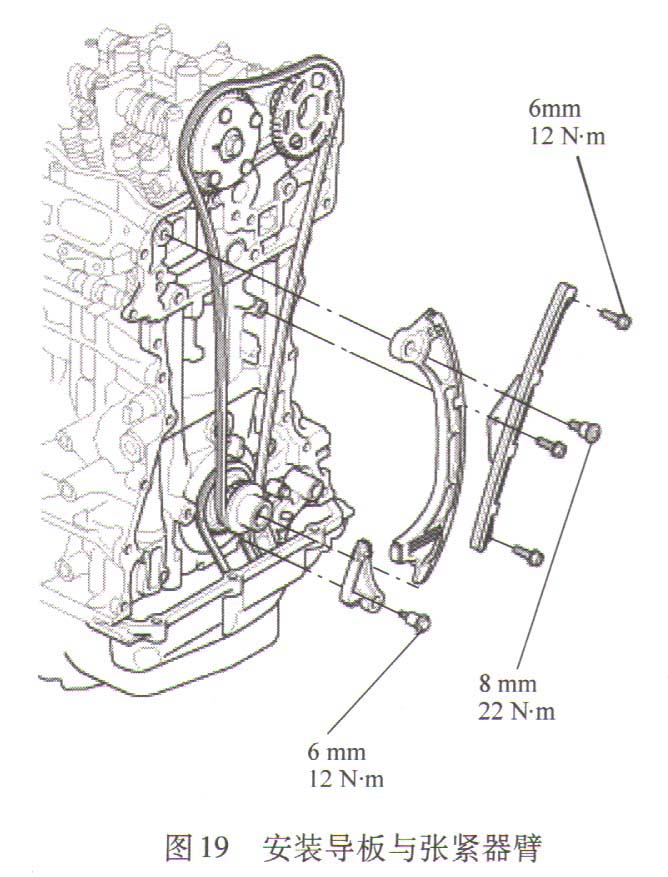

    4）安装凸轮轴链条导板、张紧器子臂和张紧器臂，见图19。

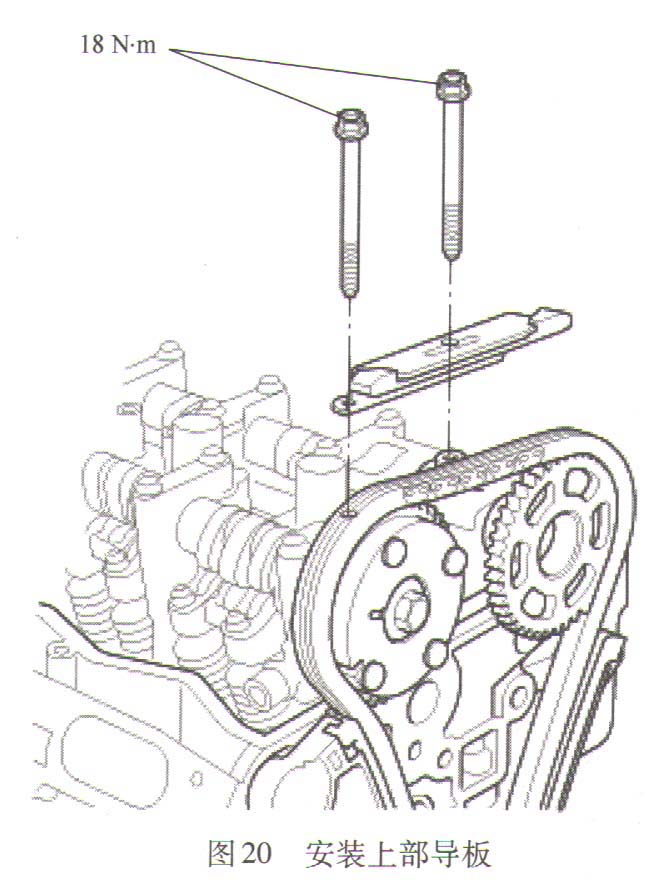

    5）安装凸轮轴链条导板，见图20。

    6）更换凸轮轴链条时，压缩凸轮轴链条自动张紧器。从拆卸过程中安装的凸轮轴链条自动张紧器上拆下销A。逆时针转动板B解除锁止状态，然后压下杆C，将第一个凸轮D固定在齿条E第一边缘位置。将1. 2mm直径的销插回到孔F中，见图21。注意：如果没有如上所述放置凸轮轴链条自动张紧器，将会损坏凸轮轴链条自动张紧器。

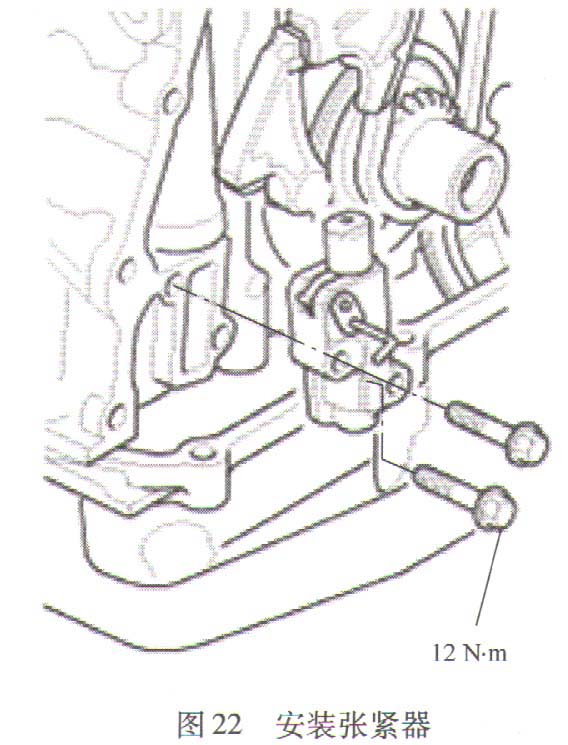

    7）安装凸轮轴链条自动张紧器。从凸轮轴链条自动张紧器上拆下销，见图22。

    S）安装凸轮轴链条箱。

    9）安装发动机侧支座。

    10）安装曲轴带轮。安装摇臂机油控制阀。

    11）安装VTC机油控制电磁阀。

    12）安装气缸盖罩。

    13）安装发动机底盖。

    14）安装右前轮。
