天宝TB-870A型调幅收音、放音汽车音响，无论是收音还是用磁带放音，扬声器中放出的声音均失真。
    分析思路：
    该机AM波段收音电路以ICI （D1130）集成电路为主构成（图1），输出的信号经R7电阻→C21电容耦合→R10电阻→VD1隔离二极管，加至C28电容的正极端；放音电路以IC2 （μPC 1032）集成电路为主构成，输出的信号经R15电阻→VD2隔离二极管，也加到C28耦合电容的正极端。

    由上述分析可看出，C28电容及其以后的电路是该机收音和放音的共用部分。该机收音和放音放出的声音均失真，问题应出在该共用电路，应主要检查功率放大电路IC3（TDA2030A ）稍微工作状态是否正常。
    检修方法：
    1．判断故障的大概部位
    从一收录机电路输出插口引人一音频信号加到C30电容的负极端（需将C30电容负极从原电路上拆下来）。通电试机，扬声器中放出的声音仍失真。由此说明，故障可能出在功率放大电路。
    2．检查功率放大电路

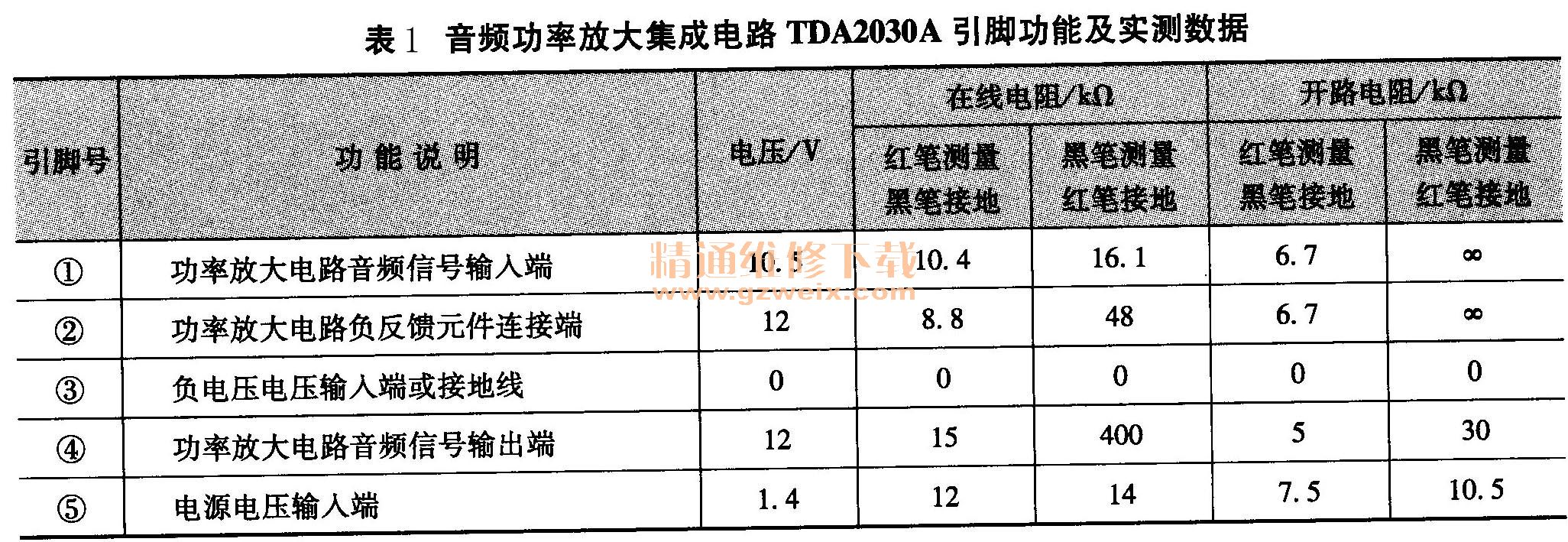

    （1）该机功率放大电路以IC3 （TDA2030A）集成电路为主构成。该机集成电路引脚功能及实测数据见表1。

    （2）将C30电容负极引脚重新焊好，通电开机，用万用表测量TDA2030A集成电路各引脚电压基本正常。由此说明，该集成电路的直流工作通路基本正常，应进一步检查其交流信号通路。
    （3）对交流信号通路，应主要检查各有关电容是否失效或损坏。用并联法检查C31、C33、C32电容，结果发现当用一只4.7μF电解电容并接在C32电容两端时，声音失真现象消失，工作排除，说明原C32电容已失效。
    （4）将所并电解电容两引脚剪短焊在C32的位置后，修理结束。
    维修总结：
    该机采用24V电源供电，+ 24V电压经FU熔丝→电源开关SA1→滤波电感SL1、C38后分成两路：一路直接加到IC3的⑤脚（电源电压输入端），作为功率放大电路的工作电源；另一路经R26、C36、C38去耦→D7812三端固定稳压集成电路稳压为12V后作为收音或放音电路的供电电压。当IC3得电后即处于正常工作状态。R20、R21、R22、C31为集成电路①脚上拉电压提供电路；R24为反馈电阻；VD4、VD5为保护元件；R25、C33为茹贝尔网络；R23、C32为信号输入端交流负反馈网络，C32起隔直通交作用（对音频信号呈通路），隔直的目的是为了不让直流成分通过，可获得较强的直流负反馈，以稳定集成电路的直流工作状态。当C32电容失效以后，就会使交流负反馈电路失去作用、收、放音的交流信号在此不能顺利通过→集成电路工作状态不稳定，从而导致了声音失真故障。
