4．故障处理

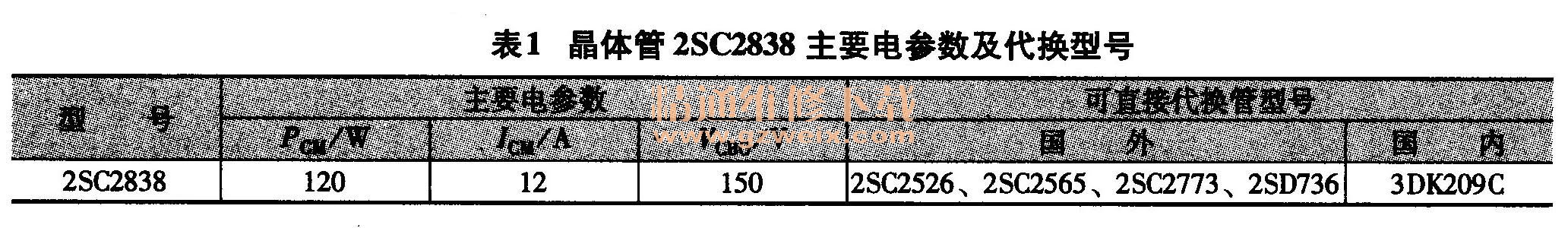

VT404管的型号为2SC2838，其主要电参数见表1。如一时无原型号管可换，也可用表1中提供的其他型号管直接进行代换。本例用一只3 DK209 C型管代换后，AM和FM波段收音功能均恢复正常，故障排除。
维修总结：
VT404是简易串联稳压电源电路的调整管，与其周围元件组成的供电电路是将12V电源稳压成为9V后，提供给负载电路，即选台波段转换控制电路、调谐电压电路作工作电源。当VT404管的b-e结间开路以后，就会导致该稳压电路输出电压为0V，由于该电源的负载电路供电电压均消失，从而导致了上述故障。
