KEH-9000QR型数字式调幅/调频立体声收音、自动循环放音汽车音响，放音功能正常，AM或FM波段收音选台功能失效，也无数字频率显示。
分析思路：

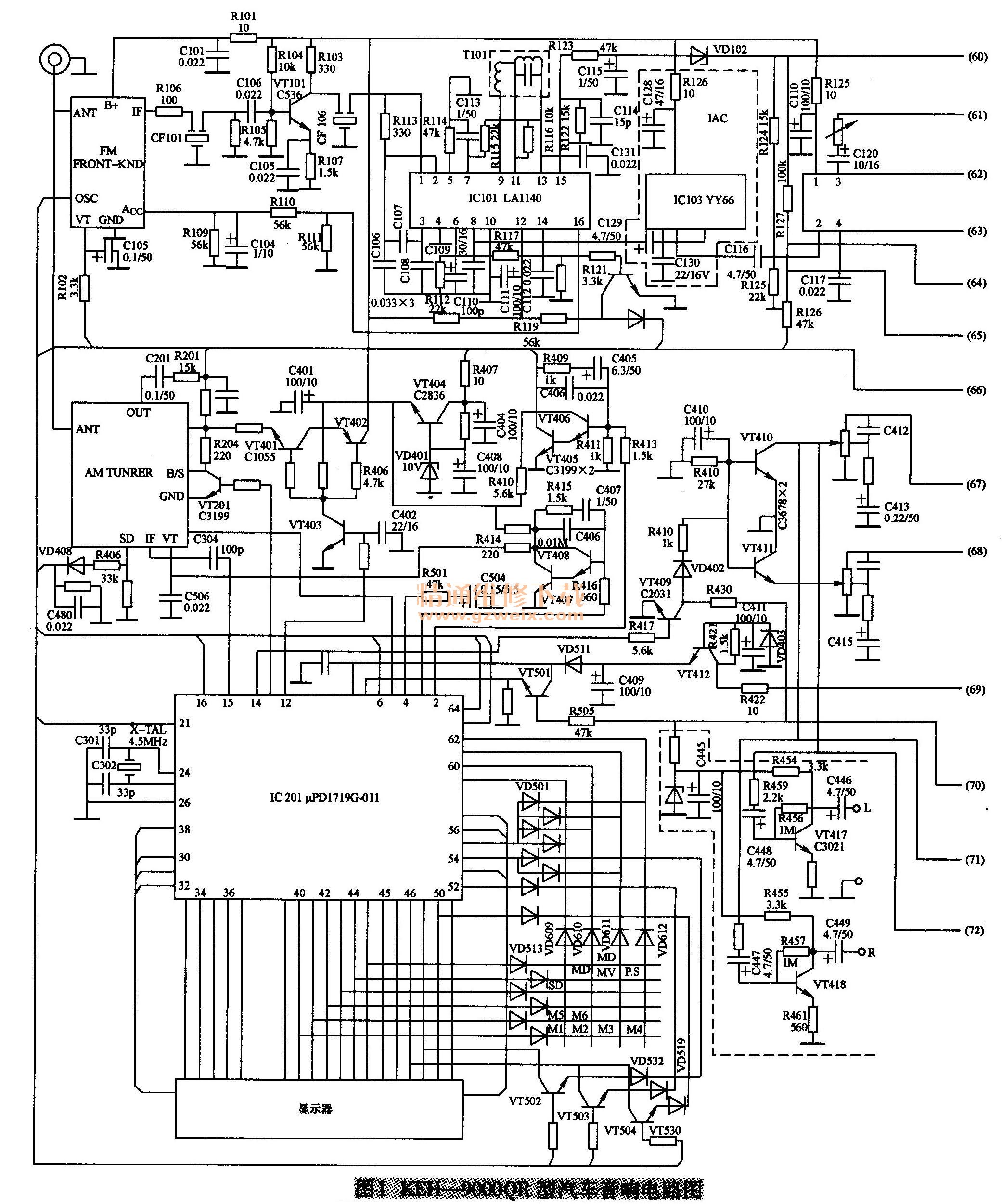

该机AM或FM波段收音采用数字调谐方式，由微处理器μPD1719G-011 G （IC201）进行控制，相关电路如图1所示。
微处理器WPD1719G- 011的12脚为波段控制循环输出端，其脚短连接的VT401～VT403管等为AM和FM波段转换电子开关；②脚为调频调谐电压控制信号输出端；③脚为调幅调谐电压控制信号输出端，这两只引脚外接的VT408～VT405管等为AM和FM波段调谐电压有源电子滤波器，用以将选台调谐控制电压进行滤波和电平转换以后，提供给各自的收音调谐器电路进行检查。
选台波段转换控制是通过转换AM和FM波段收音电路的供电电源来实现的。而波段转换控制后提供给AM或FM收音电路的供电，以及选台调谐电压等均取自由VT404、VD401管等组成的简易串联型稳压电源电路的输出端（即VT404管的发射极）。
由上分析可看出，导致AM或FM收音选台功能均失效、也无数字频率显示故障的原因，主要有以下几方面：
（1）由VT404管等组成的简易串联型稳压电路中有元件异常，导致该电路无供电电压输出。
（2）微处理器μPD1719G-011内部电路有损坏，不能提供波段转换盒选台调谐控制电压输出。
（3）微处理器μPD1719G-011本身工作所需要的时钟振荡电路异常，无时钟振荡信号提供给有关电路。
（4）微处理器μPD1719G-011本身的供电电压可能有问题。
检查此类故障时，可从微处理器μPD1719G-011的供电电压是否正常人手查起。
检修方法：
1．检查微处理器的供电电路
（1）微处理器RPD1719-011 G的⑦脚为供电电压输入端，⑧脚为存储保持电压输入端。这两只引脚的供电均取自于由VT412、VD403管等组成的简易串联型稳压电源电路。
在正常情况时，蓄电池输出的12V电源电压，经FU保险管后进入机内，经大滤波容器0437 （2200μF/16V ）滤波后分为两路：一路直接加到电源开关（POWER SW）的右端；另一路经隔离二极管VD407→I401电感线圈→R422电阻→VT412管的集电极和基极（经R421电阻），使该稳压电路工作，将＋12V电压调整稳压为约5V后，从发射极输出。经VD511隔离二极管后也分成两路：一路直接加至微处理器μPD1719G-011的⑧脚，作为存恨黔己忆（保持）电压，该电压在整机不工作时也存在，以使微处理器内存储的信息不至于失去；另一路加到电子开关管VT501的集电极上，以供整机工作时作为微处理器μPD1719-011的供电电源。
当接通电源开关（POWER SW）后，该电源开关右端上所加的＋12V电压，就将通过其接通的触点，经R505电阻加到VT501管的基极，使VT501导通，其集电极上的约5V电压就将通过VT501管导通的c-e极间加到RPD 1719 G-011的⑦脚。使微处理器得电后工作。
（2）将整机置于收音状态，测量μPD1719G-011微处理器⑦、⑧脚上的5V电压均正常，说明该集成电路的供电电压基本正常，故障与其供电电路无关。
2．检查时钟振荡电路
（1）微处理器μPD1719G-011集成电路的时钟振荡电路由24脚与25脚内外电路所构成，振荡电路的振荡频率由时钟振荡晶体X-TAL的振荡频率决定。该电路产生的4.5 MHz时钟振荡信号，提供给微处理器内CPU等电路作时钟工作节拍。
（2）在收音状态时，用示波器测量μPD1719G-011集成电路24、25脚上的4.5 MHz时，钟振荡信号波形基本正常，说明故障与时钟振荡电路各元器件无关。
3．检查选台用供电电源
（1）在选台状态时，测量WPD1719G-011集成电路②脚或③脚上的选台控制信号基本正常，但测VT405、VT407管集电极上的选台用调谐电压VT始终为0V;再测12脚上的波段转换控制电压也正常，但测VT401管发射极和VT402管集电极电压也均为0V。由此怀疑收音电路供电电压异常。
（2）选台用供电电源电路由VT404管等组成，测量该管发射极电压为0V。究其原因，可能有以下几方面：滤波电容C401击穿短路；VT404调整管开路损坏；VD401稳压二极管击穿短路；C404或C408电容击穿短路或严重漏电；R407限流电阻开路或阻值变得很大。
（3）测量VT404管集电极电压为约11V，说明故障与R407电阻无关，怀疑VT404或其周围的VD401等其他元件损坏。
（4）对VT404、VD401、C401、C404、C408等元件进行仔细地检查，结果发现VT404管的b-e结间已开路。
