KEH=9000QR型数字式调幅／调频立体声收音、自动循环放音汽车音响，无论是收音还是放音均无声。
    分析思路：

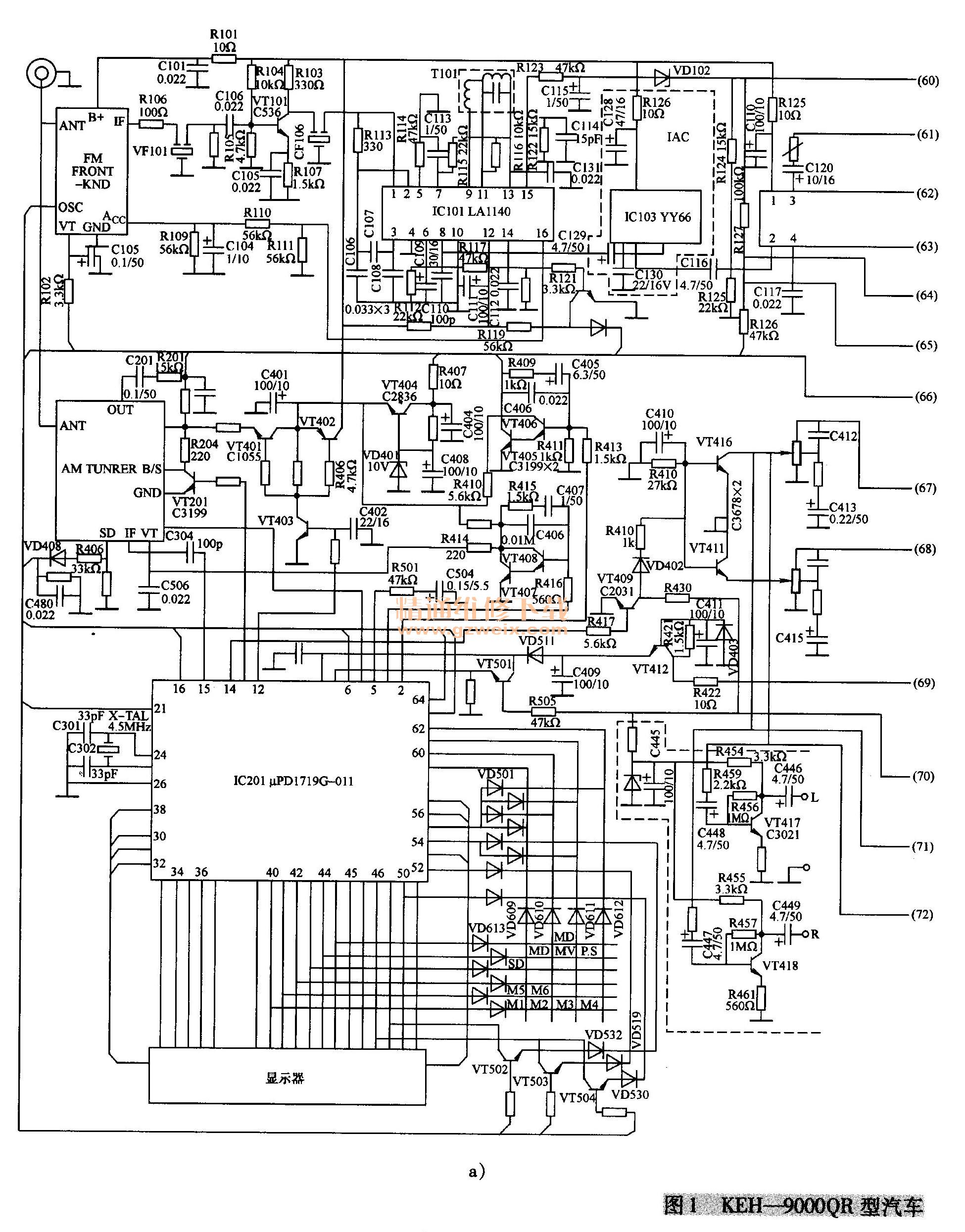

    KEH=9000QR型汽车音响电路结构较为复杂。主要以六块集成电路和两个组件为主构成。相关的电路如图1所示。



    IC101 （LA1140）为FM中频放大集成电路；IC103 （YY06）为噪声抑制集成电路；IC102 （LA3370）为立体声解码集成电路；IC301 （LA3161）为双声道音频放音均衡放大集成电路；IC201（μPD1719G-011）为选台用微处理器集成电路；IC401 （KIAC210H）为多路音频功率放大集成电路。AM  TUNRER为调幅收音头组件；FMFRONT-KND为调频收音头组件。
    FM波段收音电路信号从IC 102集成电路的⑤、⑥脚输出，经R130、R134电阻→VD106、VD104间隔二极管，分别加到C1、C2耦合电容的正极端。
    AM波段收音电路信号从AM TUNRER组件OUT端（图1a）输出，经C201电容耦合→R201电阻→R311电阻→VT301、VT302管基极，经其放大以后，从集电极输出。再经R313、R312电阻→C312、C313耦合电容→VD301、VD302间隔二极管，也分别加到C1、C2耦合电容的正极端。
    放音电路信号从IC301集成电路的③、⑥脚输出，经R309、R310电阻。VD301、VD302间隔二极管，同样也分别加到C1、C2耦合电容的正极端。
    从CD唱机插口（CD  INPUT）输入的外接CD唱机信号，经C430、C429耦合电容→R443、R444电阻。VD404、VD405间隔二极管，仍然分别加到C1、C2耦合电容的正极端。
    由以上分析可看出，C1、C2耦合电容及其以后的音频前置放大电路（由 VT413、VT414等组成），音调控制电路（由C417、C423、R434、R433等组成）、等响度级音量控制电路（由C413、C412、C415等组成，如图1a所示）、音频功率放大电路、扬声器电路是收音和放音的共用部分。由于该机无论是收音还是放音，左、右声道扬声器均无声，这种故障在排除了供电电路问题的可能性后，一般都出在这部分收音和放音的共用电路。检修时，应从整机的供电电压是否正常人手查起。
    检修方法：
    1.判断故障的大概部位
    （1）通电开机，测量提供给整机的12V电源电压正常，说明故障与供电无关。
    （2）切断电源，断开功放集成电路IC401信号输入端②、⑦脚及C3、C4的任一引脚。再次通电，用手握螺钉旋具金属部位，用其头部碰撞IC401②、⑦脚，左、右声道扬声器中均有较响的干扰声传出。由此说明，功率放大电路工作基本正常，问题出在C3、C4耦合电容之前与C1、C2耦合电容及其之后的电路中。
    （3）从C3、C4与C1、C2之间的电路结构来看，它由两路相同的等响度及音量控制、音调控制、音频前置放大电路等组成。而两路信号通路同时损坏的可能性较小，一般都是因它们的共用电路异常引起的。究其原因，可能有以下两方面：
    1）音频前置放大电路供电异常。由VT413、VT414管等组成的音频前置放大电路的供电是由R1、C5组成的去耦电路去耦后得到的。如果R1（限流电阻）开路或阻值变大，或C5电容击穿短路或严重漏电等，均会导致VT413、VT414管的供电异常而无法工作，从而使左、右声道收音或放音信号在此处受阻而导致扬声器无声。
    2）音频静噪控制电路故障。如图1a所示，该机音频静噪控制电路由VT410、VT411管等组成。当该电路因某种原因始终处于静噪状态，就会使收音和放音信号在此处等效人地，由此也会导致左、右声道扬声器无声。
    2．查找故障原因
    将C3、C4断开的引脚重新焊好，再断开R416电阻的任一引脚（图1a），然后通电开机，试进行收音或放音，结果收音和放音恢复正常，仅仅在进行功放或波段转换时，左、右声道扬声器中会在转换的瞬间出现噪声。由此说明，故障是因静噪控制电路启动工作而引起的。
    3．检查音频静噪电路

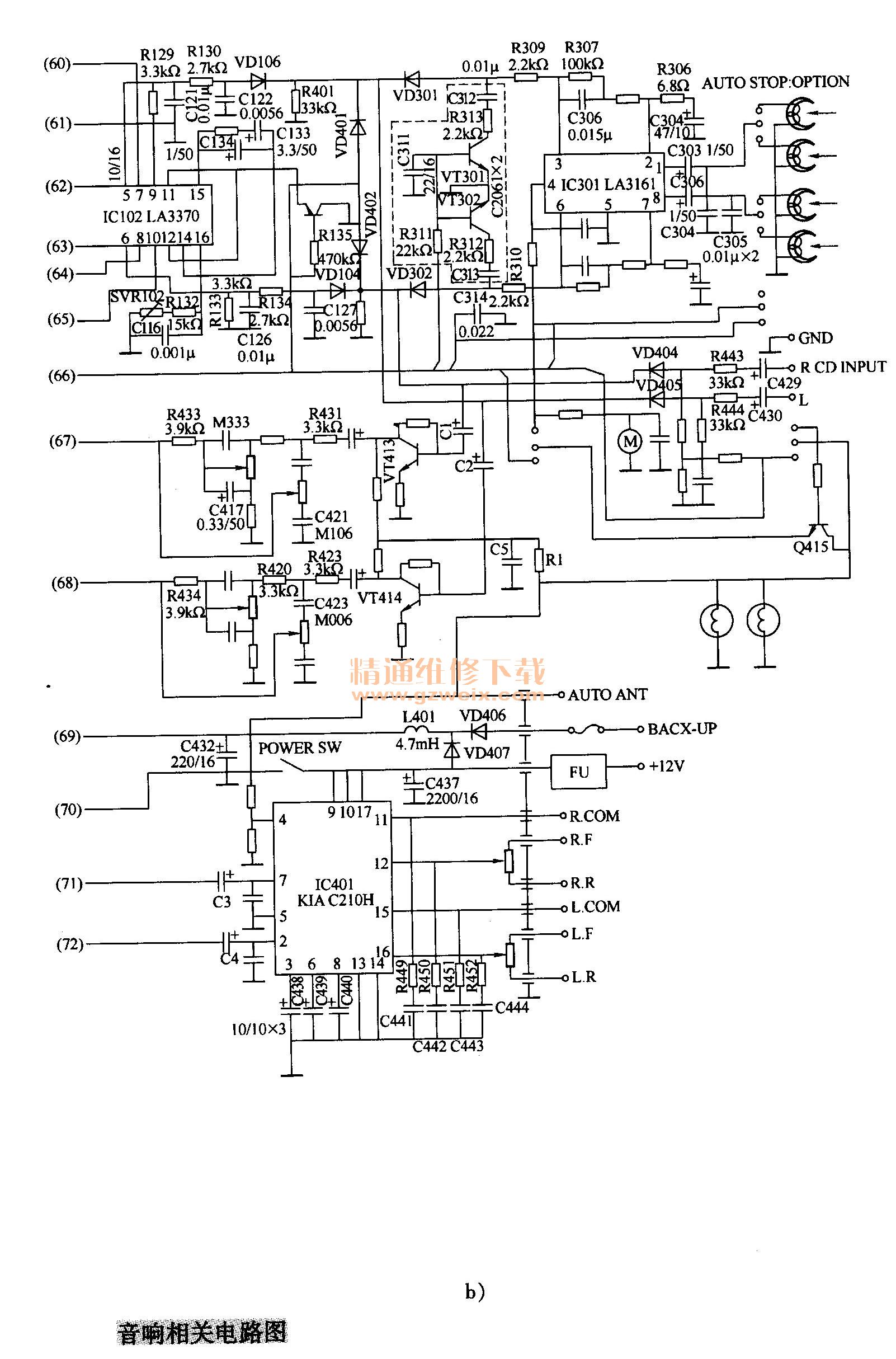

    （1）音频静噪电路主要由VT410、VT411、C410、R410、R416、VD402、VT409、R417以及R430等组成（图1b）。从各个元件的作用来看，C410电容开路，对电路虽有影响，但不会导致静噪电路启动工作，当其击穿短路以后，将会导致静噪电路不能启动工作；而R416、R430电阻或VD402间隔二极管开路时，静噪电路也将失去作用。只有R417电阻开路或VT409晶体管失效时，才会导致静噪电路误启动。当然，也不能排除数字选台用微处理器IC201 14脚内电路损坏，致使输出的电平不对，造成上述故障（正常工作时，该脚应输出为高电平→VT409管导通）。
    （2）将R416电阻焊下的引脚重新焊好，通电开机，测量IC201 14脚输出为高电平（约为4.8V左右），基本正常。
    （3）测量VT409晶体管集成电路电压也为高电平，约6V（正常时应为约0.1 V的低电平）。由此怀疑该管损坏。
（4）拆下VT409晶体管进行检查，发现其b-c结间确已开路损坏。
    4．故障处理

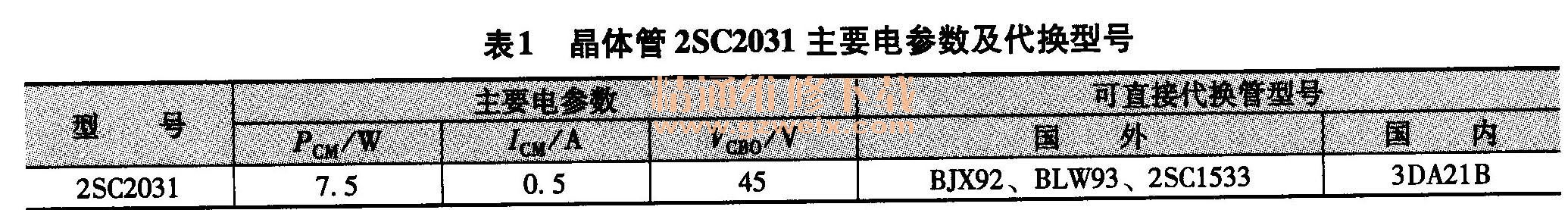

    VT409晶体管的型号为2SE2031，其主要电参数见表1。如一时无原型号的晶体管可换，也可用表1中所列其他型号的晶体管直接进行代换。本例用一只3 DA21 B型晶体管焊上后，收音和放音功能均恢复正常，故障排除。

    维修总结：
    该机音频静噪电路由VT410、VT411晶体管等组成。这两只晶体管的集电极分别连接在左、右声道功率放大电路信号输入端。该电路受控于选台控制微处理器μPD1719G-011的14脚。
    正常工作时，微处理器μPD1719G-011的14脚输出为高电平（约4.8V）。这一信号经电阻R417加至电子开关管VT409的基极，使该管导通，其集电极为低电平（约0.1V），致使VD402隔离二极管截止，VT410、VT411静噪管基极为低电平而截止，对电路无影响。
    当转换波段或进行功能转换时，微处理器μPD1719G-011的14脚输出由高电平变为低电平（约0.1V）、VT409晶体管基极为低电平而截止。这样，+ 12V电源电压加至VD402管正极（经限流降压电阻R430）使其导通，VT410、VT411管基极均为高电平而导通，这就等效于将C3、C4电容负极端接地，从而达到了除去转换波段等产生的冲击噪声。当VT409晶体管开路以后，致使音频静噪电路失去了控制，始终处于导通状态，使收音和放音信号在此处始终等效入地，从而导致了上述故障现象。
