2.FM波段天线输入电路故障
如调频高放、混频和振荡电路均属正常,则应检查高频输入端的带通滤波器。该带通滤波器是用来从各种频率的电波中选择所需的频率,它只允许88~108 MHz频率的信号通过。对这部分电路应重点检查C1、C3电容是否开路或虚脱焊,C2电容是否击穿短路,NEON保护元件是否损坏。
3.调频中放电路故障
如确定故障出在调频中放电路,则应对CF1、CF2、VT3、ICI (TA7130)等元件进行检查。
用一只510一100opF的电容并接在陶瓷滤波器CF1、CF2、CF3的输入与输出端,仔细听扬声器中的声音是否有变化。若有声音,则是陶瓷滤波器不良,应予换新。若无效,则说明故障不在陶瓷滤波器。
如检查陶瓷滤波器无问题,则再检查前置放大管V73的各级电压。VT3管的正常工作电压为
Vc=6.6V Vb=3 V Ve=2.1 V
如测得VT3管的集电极无电压,应检查R7电阻是否开路或虚脱焊,CF3的输入端对地是否短路;如测得VT3管的基极电压为0V,则应重点检查RS电阻是否开路或虚、脱焊;如测得基极电压升高,则应检查R4电阻是否开路。若测得VT3管的Vc=Ve = Vb,则为VT3管本身击穿损坏。
如测得VT3管的各级电压基本正常,则再测中放集成电路TA7130的各脚电压。若发现各脚电压均不正常,且有关外部元件良好,可改用螺钉旋具金属部分碰触IC1的输入端①脚,若扬声器无声,一般是集成电路TA7130已经损坏,需要重换新件。
若测得TA7130集成电路的⑦脚电压不正常(该脚为鉴频器信号输出端,正常电压为4.8 V左右),在排除了其脚端外接的元件损坏的可能性以后,一般都为IC内部的鉴频器已失效,应重换新的集成电路。
若测得TA7130①脚和②脚电压均偏低,则应重点检查C F3输出端对地是否漏电或击穿短路(可拆下C F3的输出引线进行判断,如电压恢复正常则为CF3漏电),C13电容是否严重漏电或击穿短路。
4.立体声解码器短路故障
检查集成电路KB4409各引脚焊接是否良好,引脚有无断裂现象。如有发现应重新焊接好,或更换新的集成电路(指引脚齐根断的情况)。

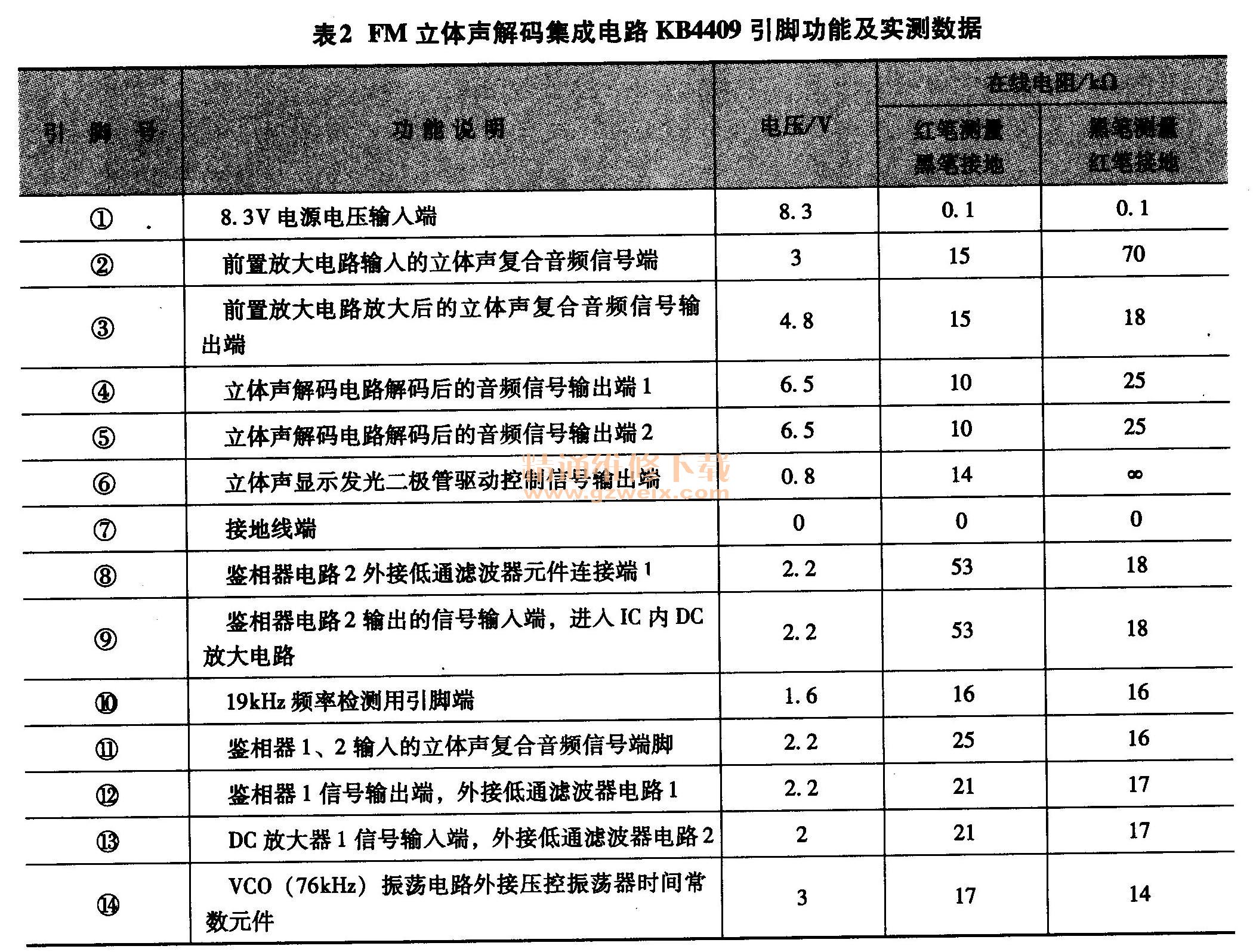

如上述检查无问题,再用万用表DC 10V档检查集成电路KB4409各脚上的电压,KB4409集成电路引脚功能及正常工作电压见表2。有条件可用示波器观察⑩脚TP3测试点,看是否有19kHz的信号输出。如果发现各引脚均无电压,应注意检查①脚引线是否与外电路脱焊,以致造成电源电压供不上。如果发现各引脚电源均不正常,应考虑更换集成电路。
另外,若耦合元件C17、R13开路或对虚、脱焊现象,使调频中放电路输出的信号在此处中断,也会导致调频收音无声故障,对此也不能忽视。
在实际检修中还发现,限流电阻R23损坏率较高,当调频收音电路有元件出现短路性故障时,该电阻有温升现象,时间一长会导致其开路或阻值变得很大。因此,在检修调频收音无声故障、检查调频收音电路无供电电压时,就应重点对该电阻进行检查。如发现该电阻有烧痕,在排除短路点后,不管其有无变值损坏,均应重换一只新的loft电阻,以免留下隐患。
