2014款路虎新揽胜运动版熔断器信息
来源:本站整理  作者:佚名  2015-11-30 14:23:21

    全车熔断器分布如图1-36所示。

    ①要接触上部和下部行李厢熔断器盒,应先打开尾门。打开和关闭电动尾门,拆下第一块检修板。抓住面板顶部并猛拉。入口盖板后部的标签标明了受保护的电路和熔断器位置。
    当重新安装检修板时,在将该板推回原位之前,确保定位销对准各自的孔并将其固定好。
    ②要检修乘客舱熔断器盒,打开杂物箱。按下各端的支撑杆顶部,并将杂物箱降低至脚坑内。杂物箱后部的一个标签给出了保护的电路和熔断器位置。
    ③要检修发动机舱熔断器盒,拆除下发动机罩盖。松开熔断器盒盖各端的卡夹。
    ④轻轻地抬高翼形屏面板,从而能够拆除熔断器盒盖。
    ⑤拆下熔断器盒盖。盖内侧的一个标签给出了保护的电路和熔断器位置。

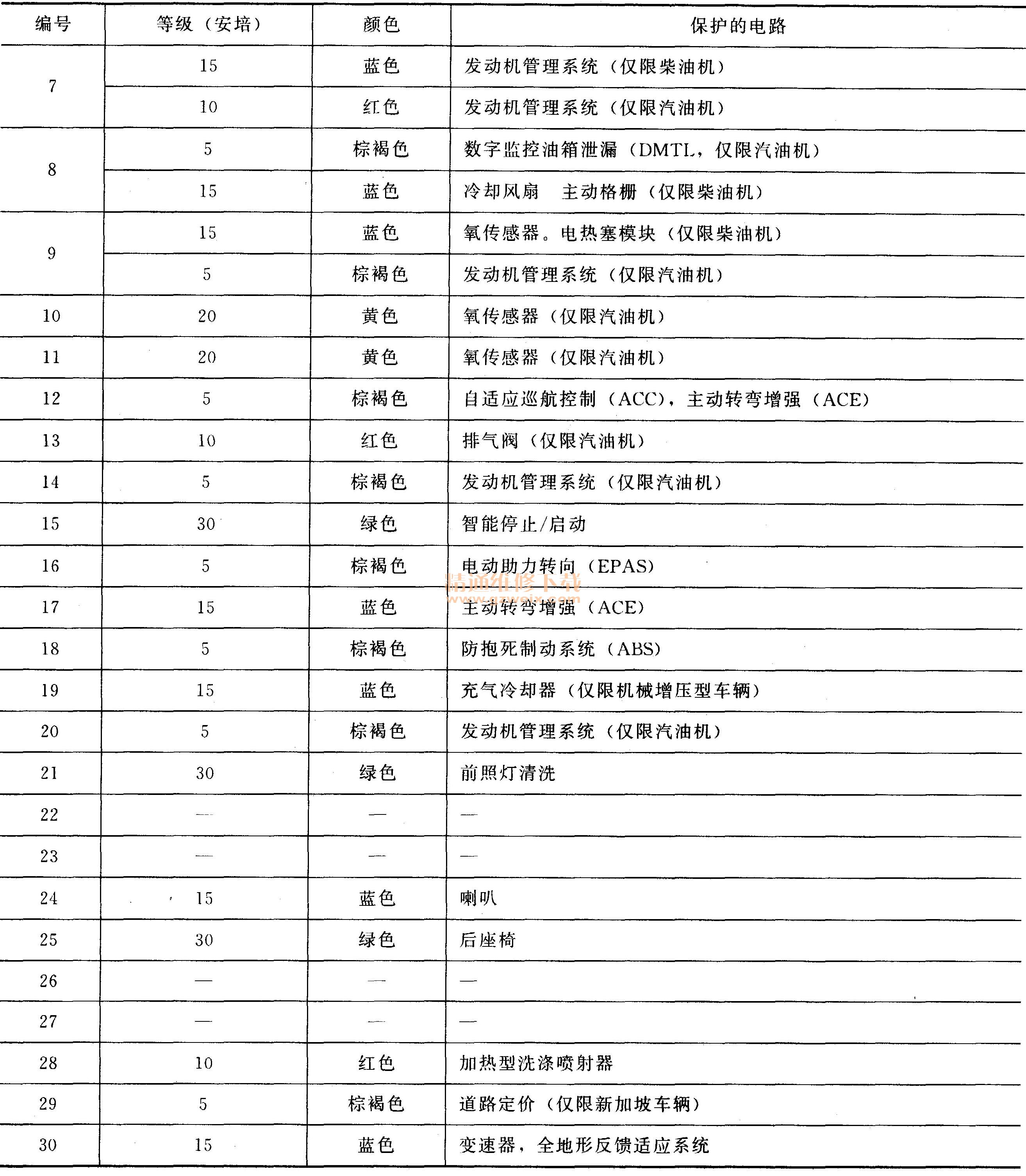

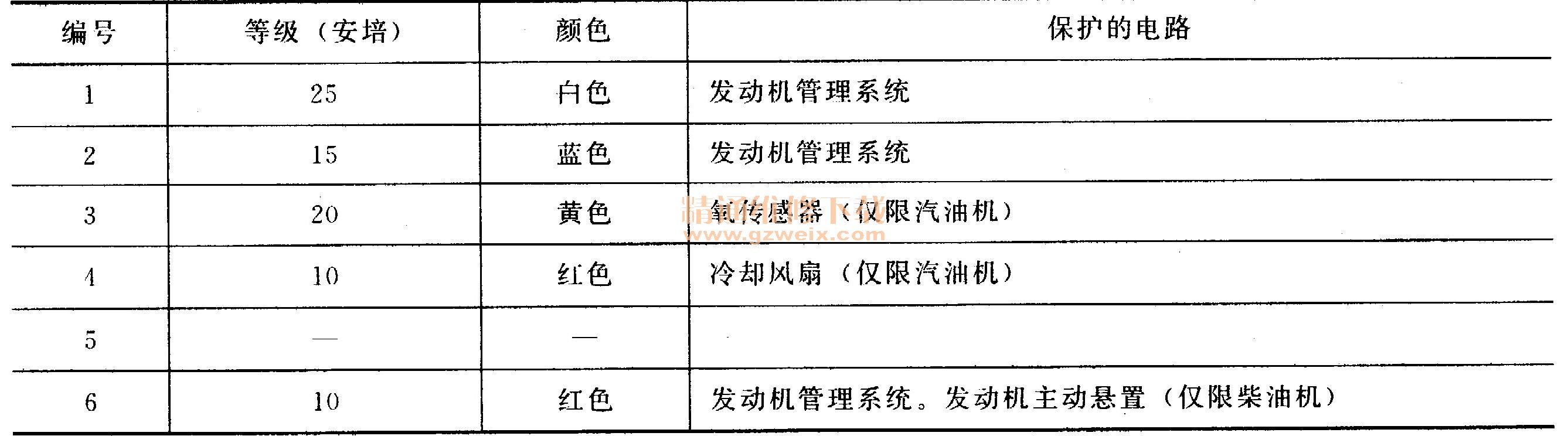

(1)发动机舱熔断器盒

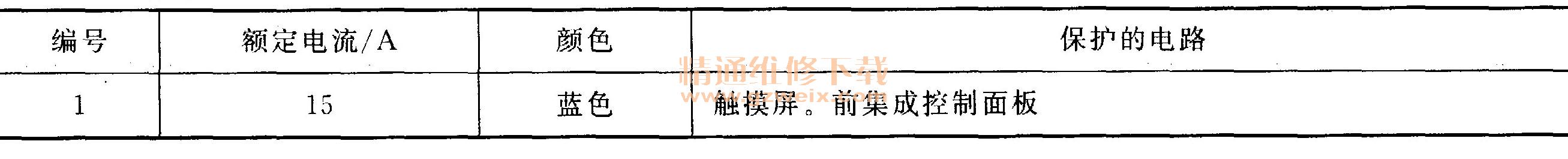

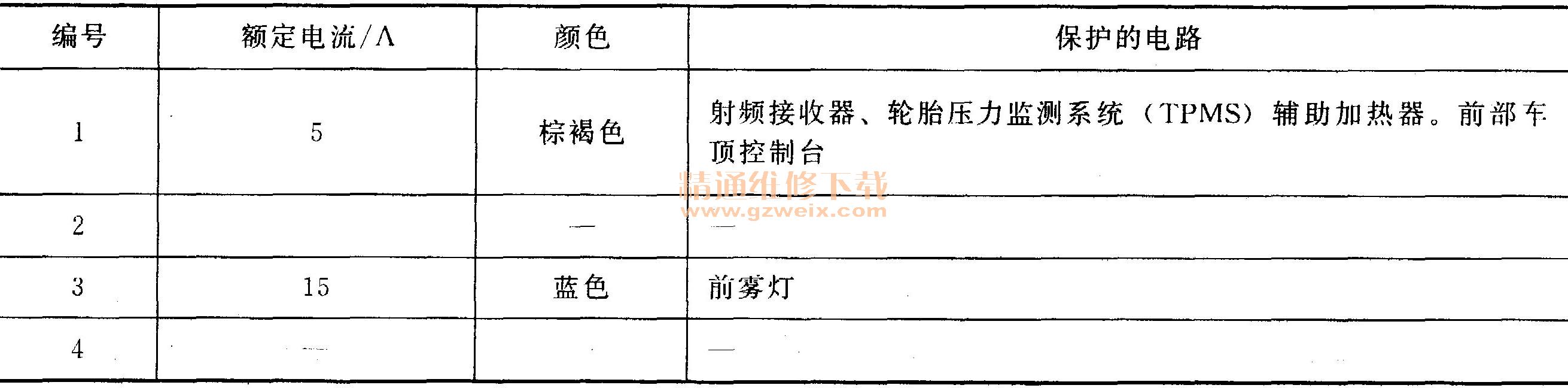

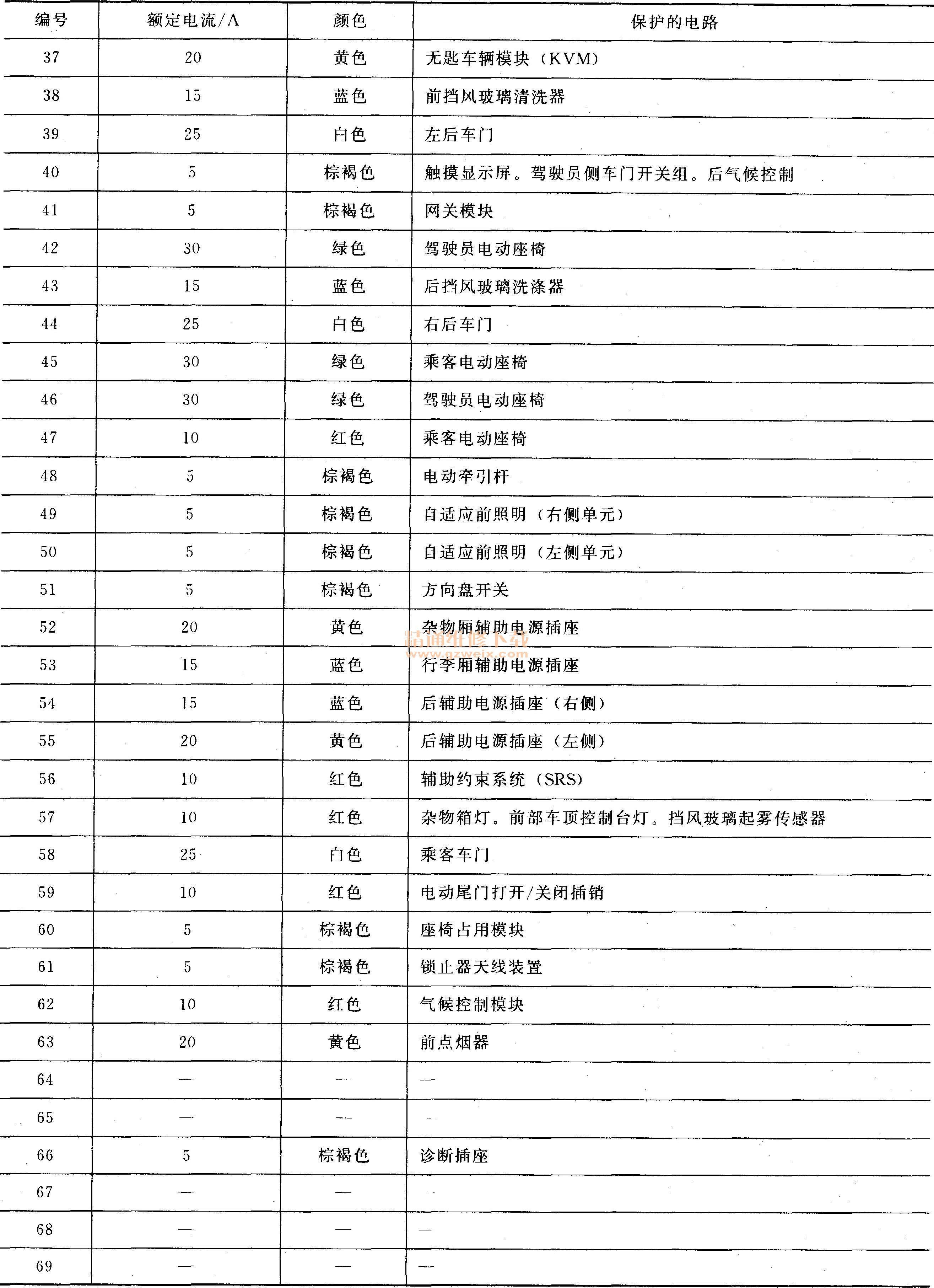

(2)乘客车厢熔断器盒



   ①熔断器盒(上)

   ②熔断器盒(下)


关键词:路虎 揽胜
