奥迪A5倒车摄像机系统结构
来源:本站整理  作者:佚名  2015-12-07 11:08:37

    驾驶员通过前部信息显示和操作单元控制器的显示单元J685获取汽车后部的交通情况图像,倒车摄像机系统以此在倒车时给驾驶员以帮助。
    通过挂入倒车挡接通该系统。通过操纵中控台内的驻车辅助按钮E266(选装件)可手动激活该系统。
    倒车摄像机系统由倒车摄像机R189、倒车摄像机系统控制器J772、前部信息显示和操作单元控制器J523、带有转向角传感器G85的方向盘以及可选装的其他控翻器组成。

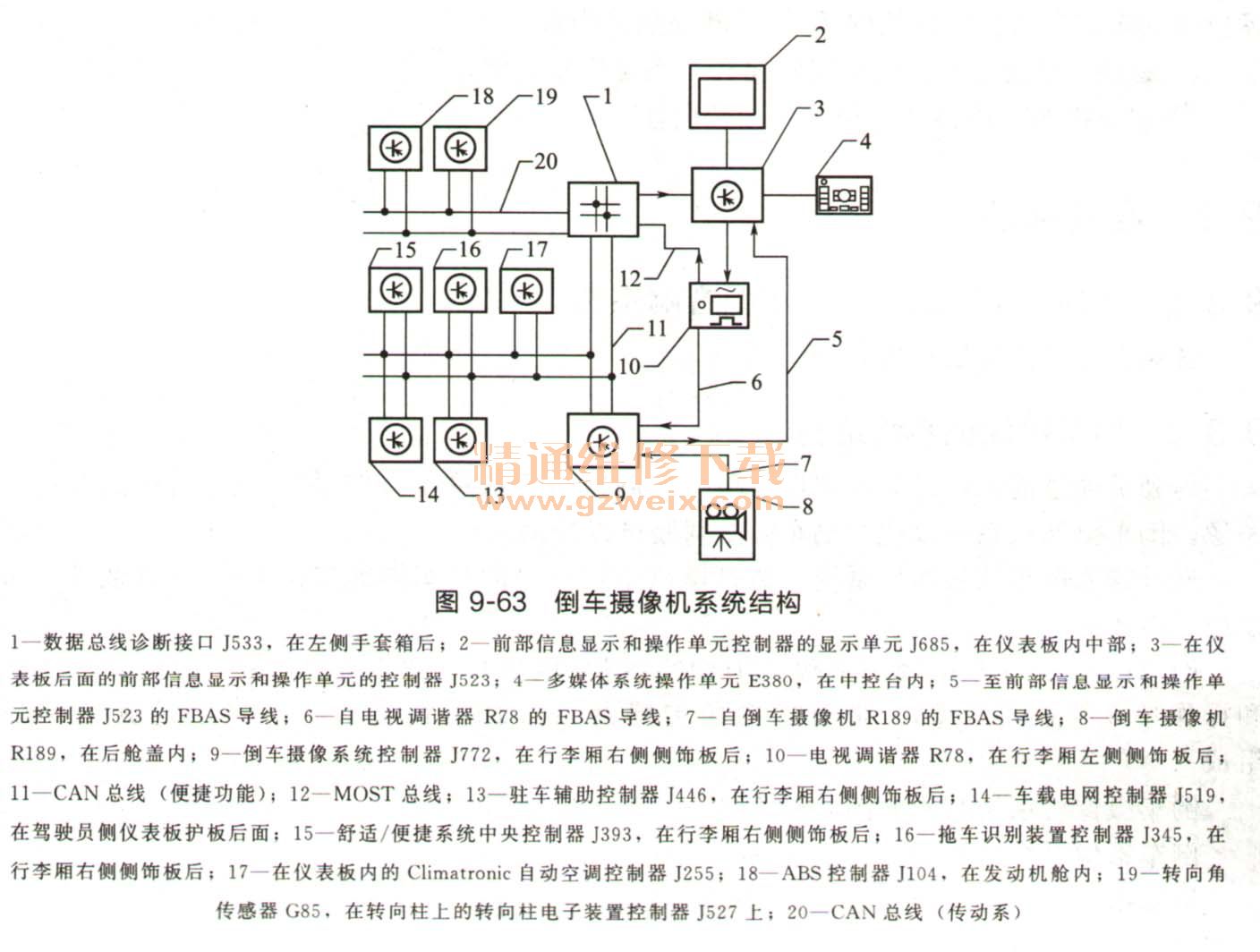

    倒车摄像机系统结构如图9-63所示。

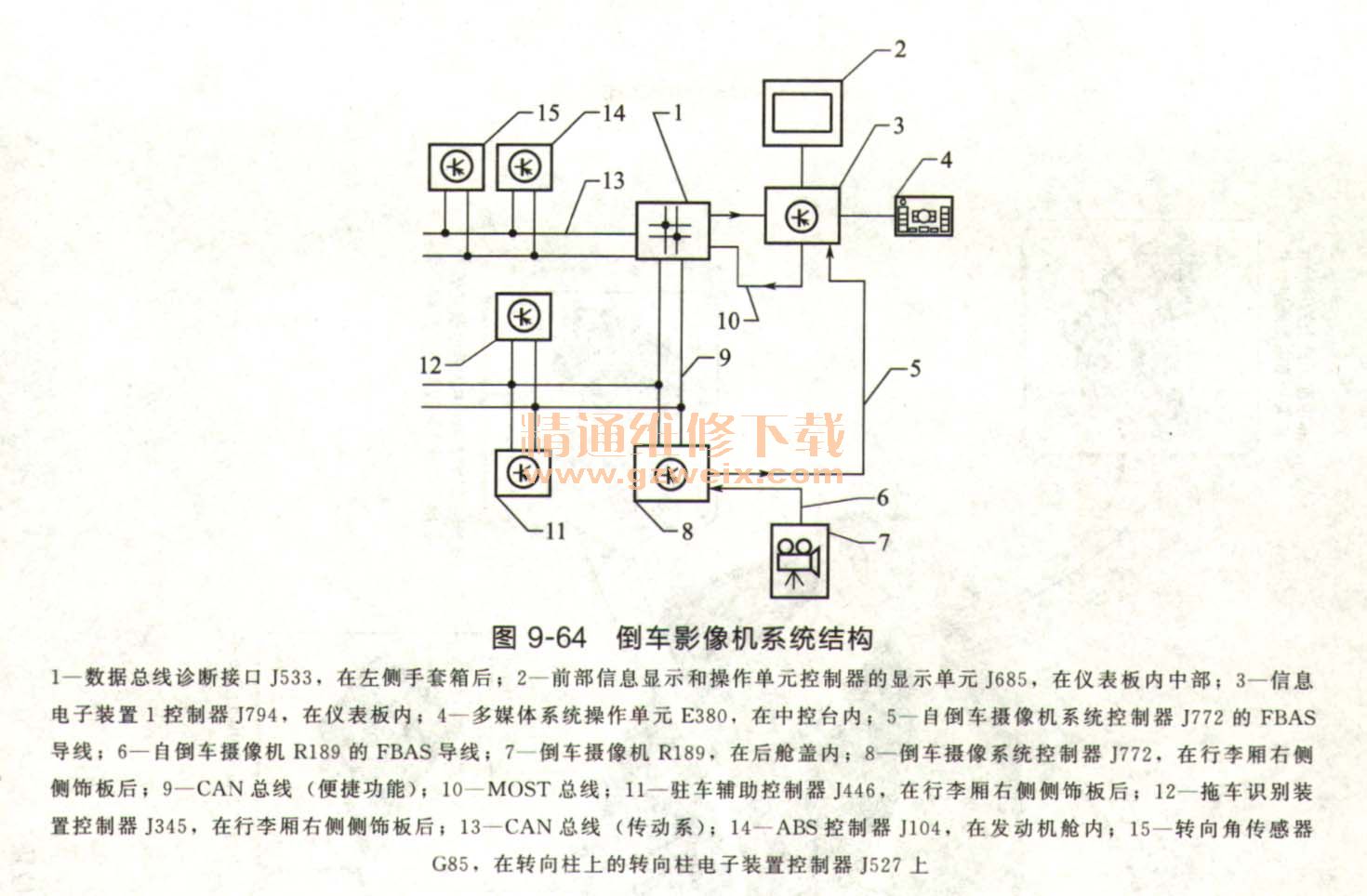

    倒车影像系统结构如图9-64所示。

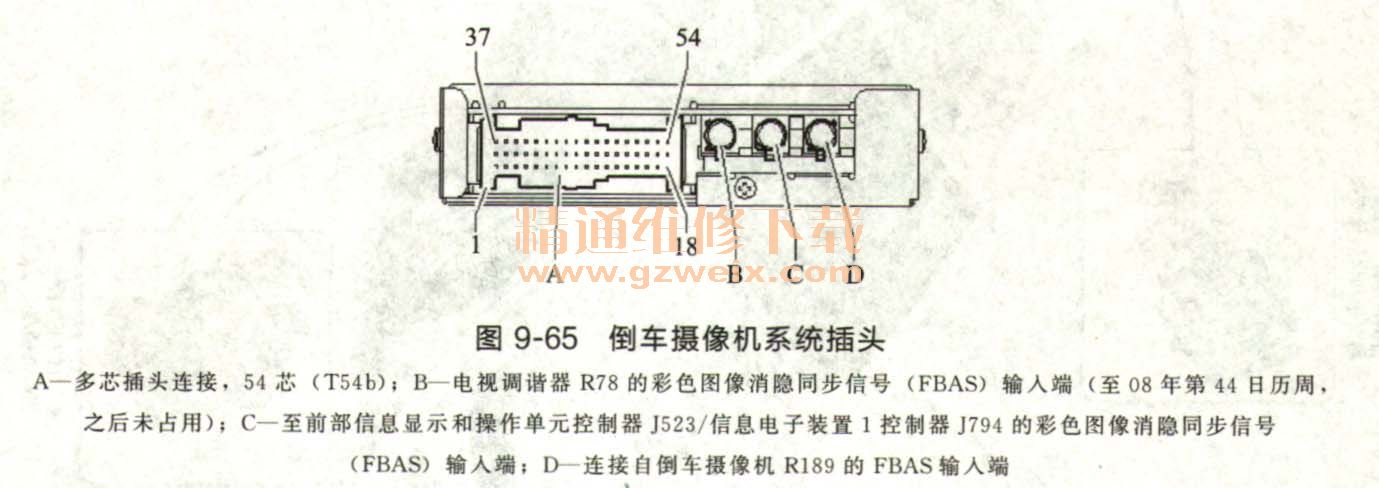

    倒车摄像机系统控制器J772擂头连接如图9-65所示。

    54芯多芯擂头连接(T54b)的位脚信号如下表所示。

    提示:没有列出的插头触点未占用。
