奥迪A5发动机故障灯点亮
来源:汽车维修技师  作者:佚名  2022-11-10 11:02:09

     一辆行驶里程约9.6万km、配置CNC发动机的2015年奥迪A5。该车行驶过程中发动机尾气灯点亮,并且这一段行驶过程中油耗也比较高。

    故障诊断:根据客户描述,打着车后仪表上确实有发动机尾气灯点亮,但是车在怠速情况下没有出现抖动的情况。
    于是就连接上诊断仪,读取故障码有P218800气缸列1,燃油测量系统,怠速转速时系统过浓,如图1所示。
    接下来对故障码进行分析,“燃油测量系统,怠速时系统过浓”,顾名思义就是进气量少喷出的燃油量多。接着读取数据流看看混合气是否过浓,如图2所示,这个是删过故障码后的数据,混合气短期匹配为-28%,长期匹配为。,从数据上可以看出确实是混合气过浓。
    分析有以下几点原因:
      (1)高压油泵内漏,也就是高压油泵内的汽油顺着柱塞进入汽油里面;
      (2)喷油器有泄漏的情况或者喷油量过多;
      (3)高压管路油压过高;
      (4)炭罐电磁阀卡滞或常通,也就是炭罐电磁阀不能正常的关闭进行调节;
      (5)进气系统有漏气情况;
      (6)空气流量传感器或者进气压力传感器失准造成进气数值偏大;
      (7)炭罐堵塞造成进气量不足;
      (8)进气门积炭和缸内积炭,也就是燃烧室积炭较多;
      (9)氧传感器信号失准;
    (10)三元催化器堵塞。
      (11)发动机控制单元损坏。

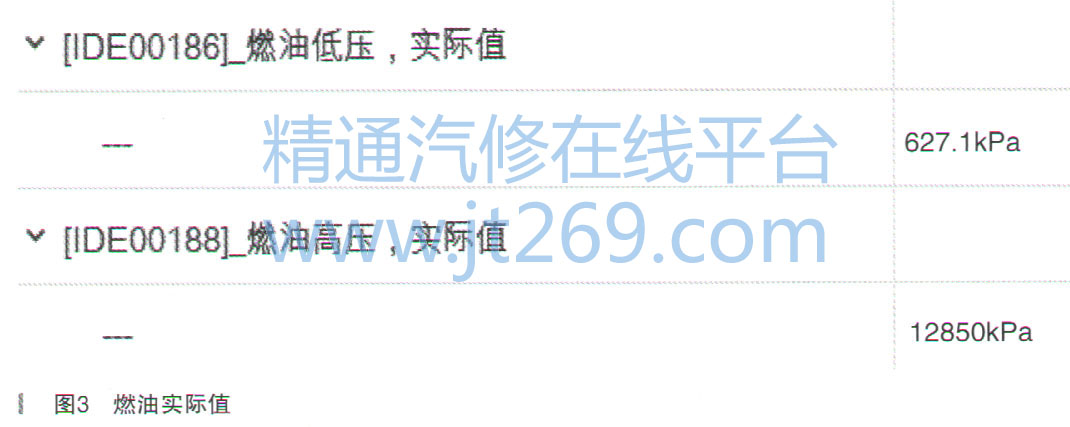

    以上就是混合气浓的一些原因,接下来就逐项进行排查。首先从油路进行检查,读取高压油泵的数据为12850kPa,如图3所示。由于此款发动机为EA888第三代并配备有双喷射系统,所以高压值比较高,最高可以达到20000kPa,所以这个高压值是正常的。熄火后观察高压值可以达到18800kPa左右。在最高值时拆掉火花塞,用内窥镜观察四个缸的喷油器,没有发现漏油的情况。这时拆掉固定高压油泵的螺丝,观察油泵的柱塞,柱塞和弹簧上均是机油也没有内漏的情况,如果内漏的话弹簧是比较干燥的。并且机油盖拧开后也没有闻到汽油味,可以排除高压油泵的问题。
    接下来检查炭罐电磁阀,用诊断仪对电磁阀进行作动器诊断,诊断结果是完好的,接着把炭罐电磁阀堵住看数据流,还是混合气过浓,可以排除炭罐电磁阀。
    接着检查进气系统的密封情况,用烟雾测试仪,接在空气滤清器壳出口的管路上,观察进气系统是否有泄漏的情况。观察一段时间后没有发现有漏气的情况。

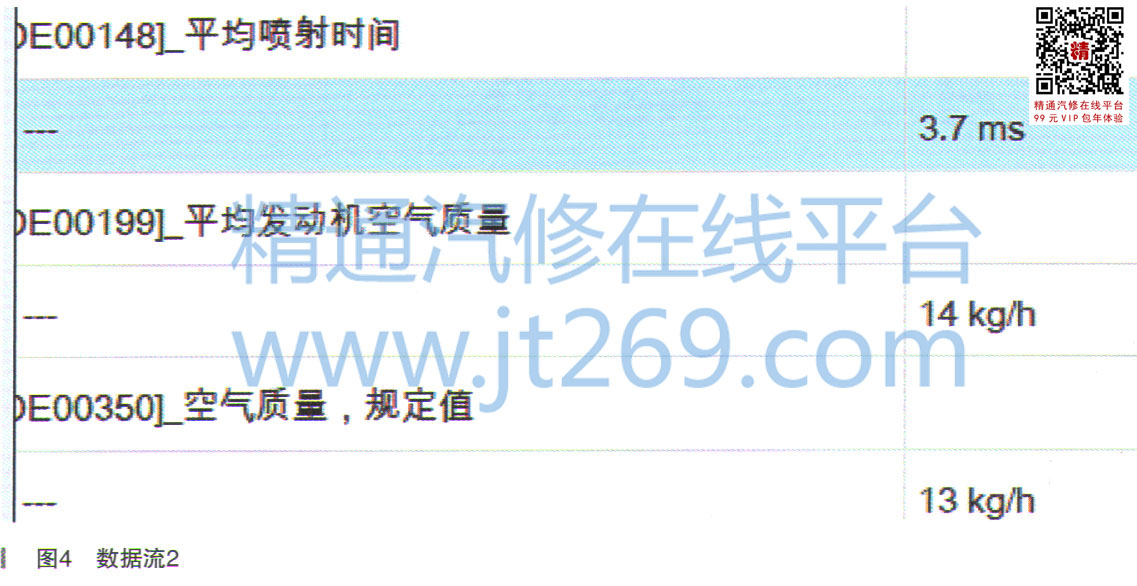

    接下来读取数据流,此车没有空气流量传感器,被进气歧管压力传感器所取代。通过观察数据流发现发动机的空气质量为14kg/h,如图4所示,怠速情况下水温90℃时的正常值应该在8kg/h左右,这样看的话明显偏大。


[1] [2]  下一页
