奥迪A5车身尺寸数据
来源：本站整理  作者：佚名  2015-12-07 11:15:48

   （1）车身前部（双门轿跑车和Sportback相同）

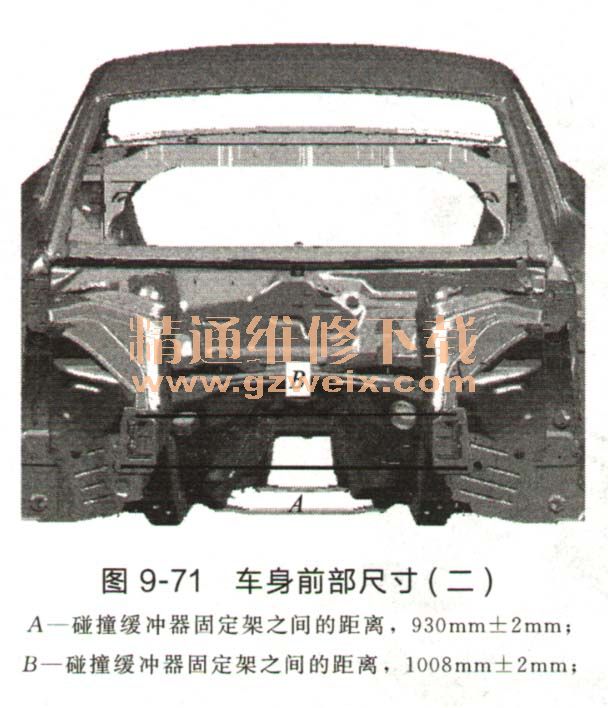

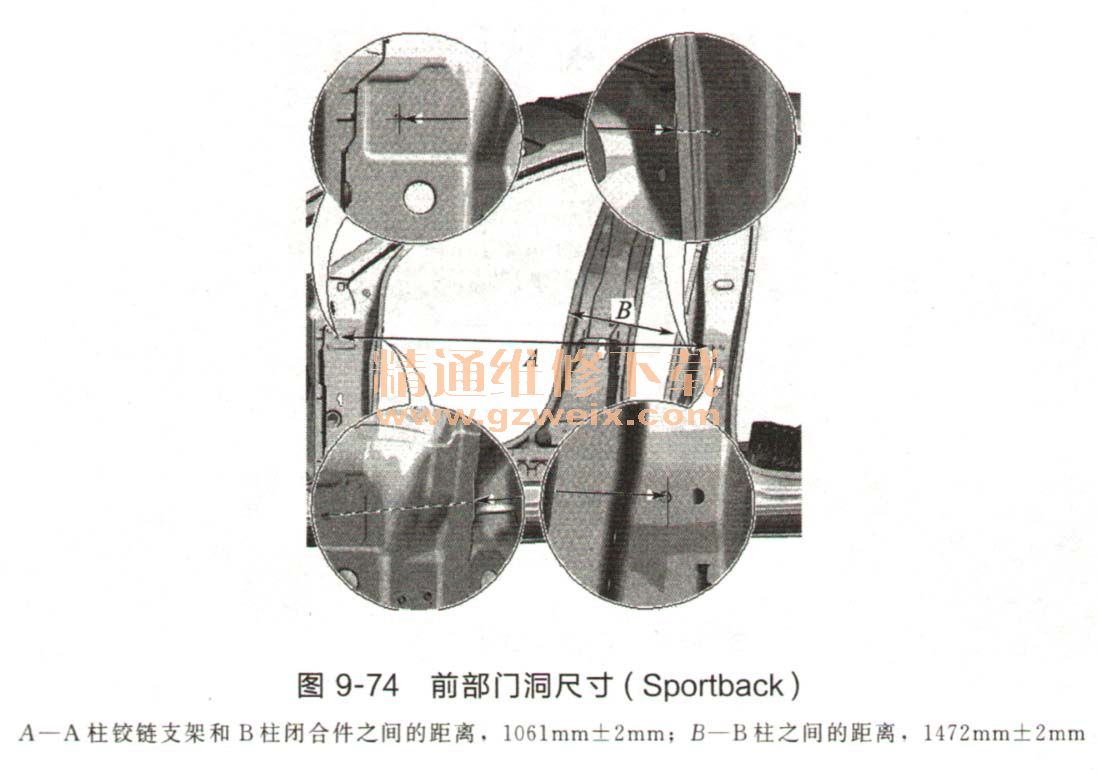

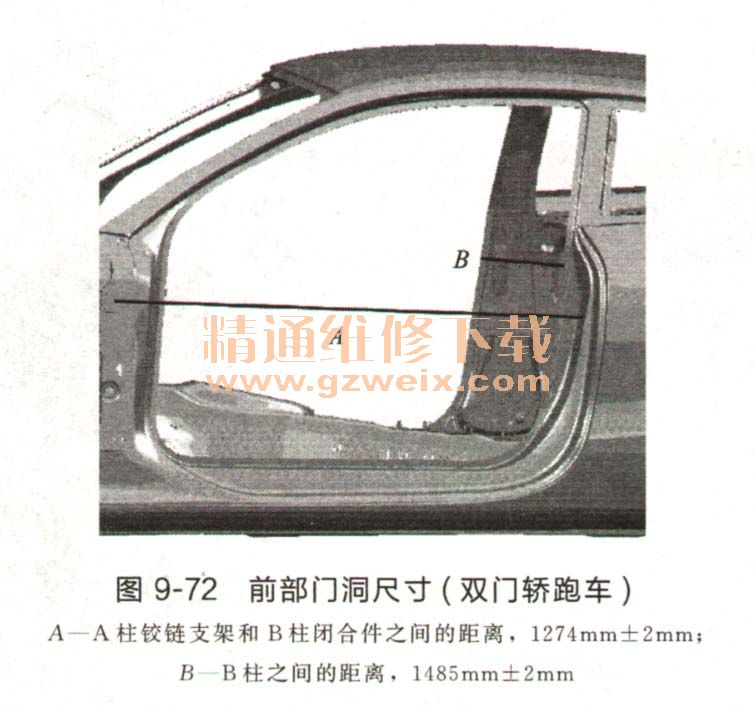

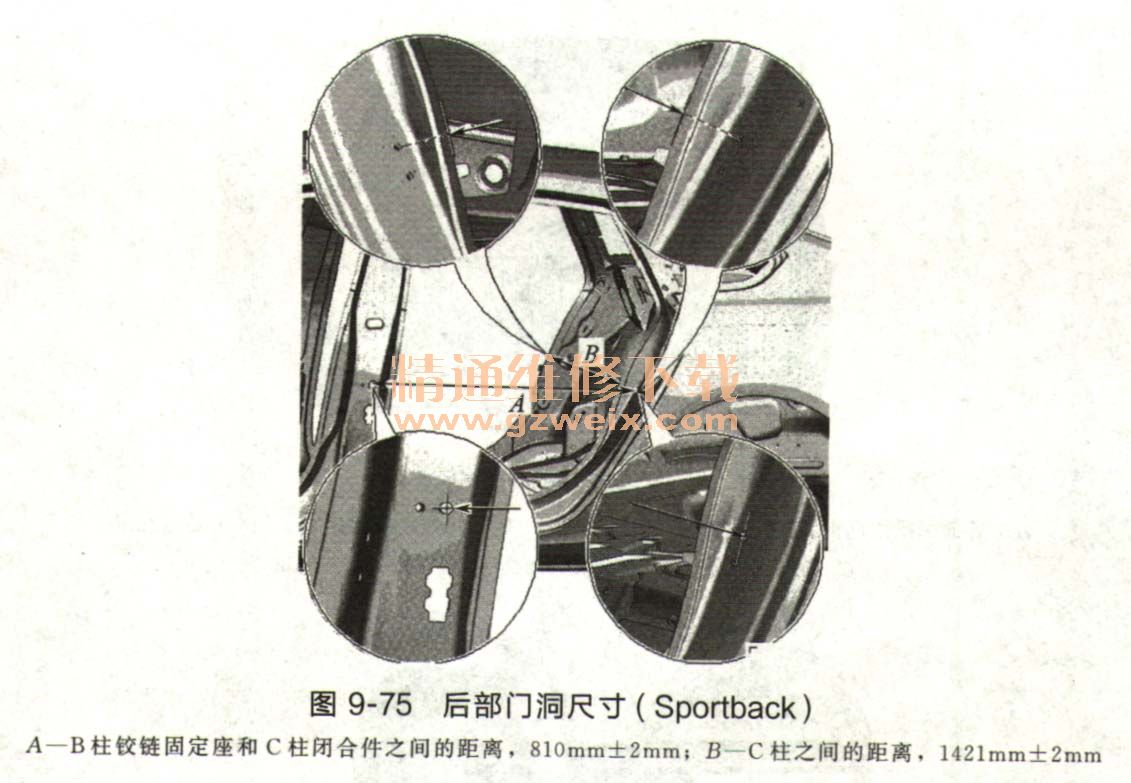

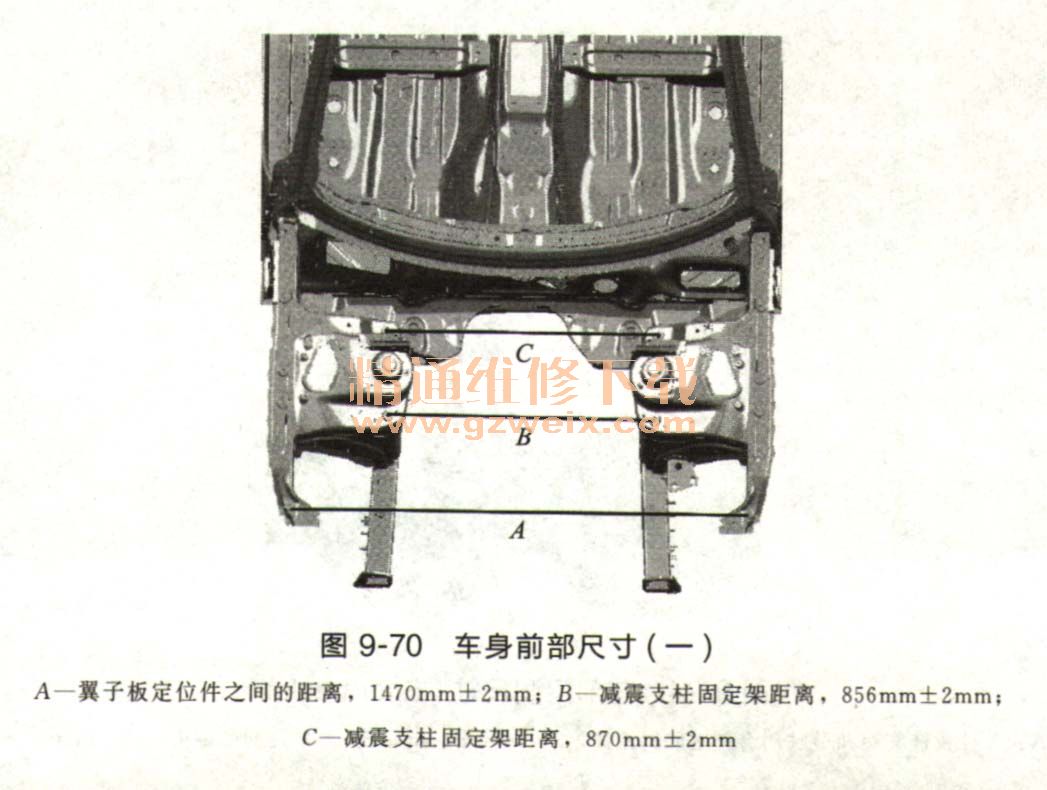

    车身前部尺寸测量点如图9-70～图9-75所示。











   （2）前部底板总成

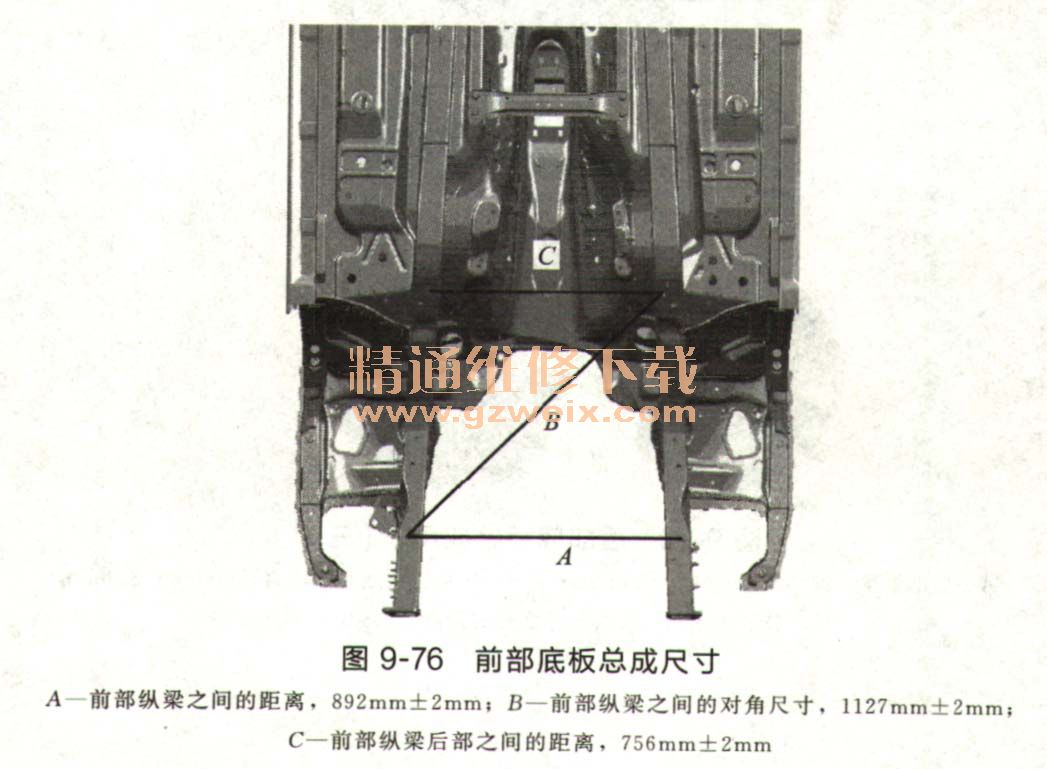

    前部底板总成尺寸测量点如图9-76所示。

[1] [2]  下一页
