车周摄像机系统由4个摄像头组成。它们被安装在冷却风扇格栅、两个侧面外后视镜和后盖中。在泊车、调整车位和从车位上开车时，系统向驾驶员提供支持。摄像机图像显示在前部信息显示和操作单元控侧器的显示单元J685上。

    提示：没有列出的插头触点未占用。
    可选择的摄像机视图有以下几种。
    ①鸟瞰图。所有4个摄像头（前车周摄像头R243/左车周报像头R244/右车周报像头R245/后车周摄像头R246）的画面展示了整个汽车环绕视图。
    ②摄像头正面（前视）。前保险杠罩（前车周摄像头R243）内的摄像头的图像显示车辆的前部区域（至保险杠边缘的左右两侧）。
    ③摄像头侧面（侧视）。左右两侧车外后视镜中报像头的图片（左车周摄像头R244/右车周摄像头R245）显示的是车辆侧面的附近区域。
    ④报像头后面（后视）。尾门中摄像头的图片（后车周摄像头R246）显示的是车辆后方的区城。
车周摄像头系统的部件有以下几种。
    ①前方车周摄像机R243。
    ②左侧车周摄像机R244。
    ③右侧车周报像机R245。
    ④后方车周摄像抓R246。
    ⑤车周摄像机控制器J928。
    ⑥信息电子装里1控制器J794。

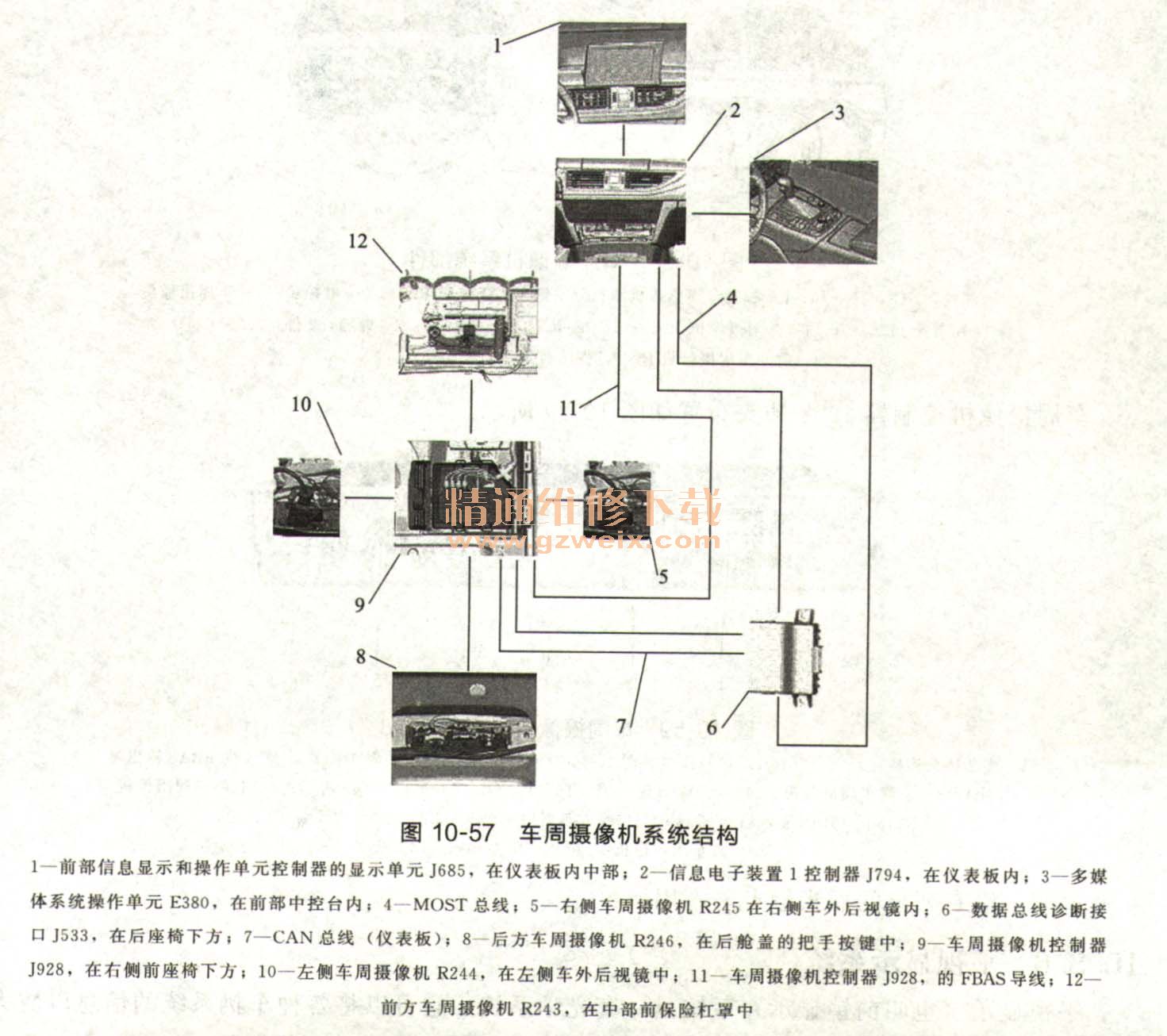

    还可选装别的控制器。系统结构如图10-57所示。

    不允许在带有车周摄像机系统的车辆上安装其他的非标准尺寸的牌照，因为这样可能影响车周摄像机系统。

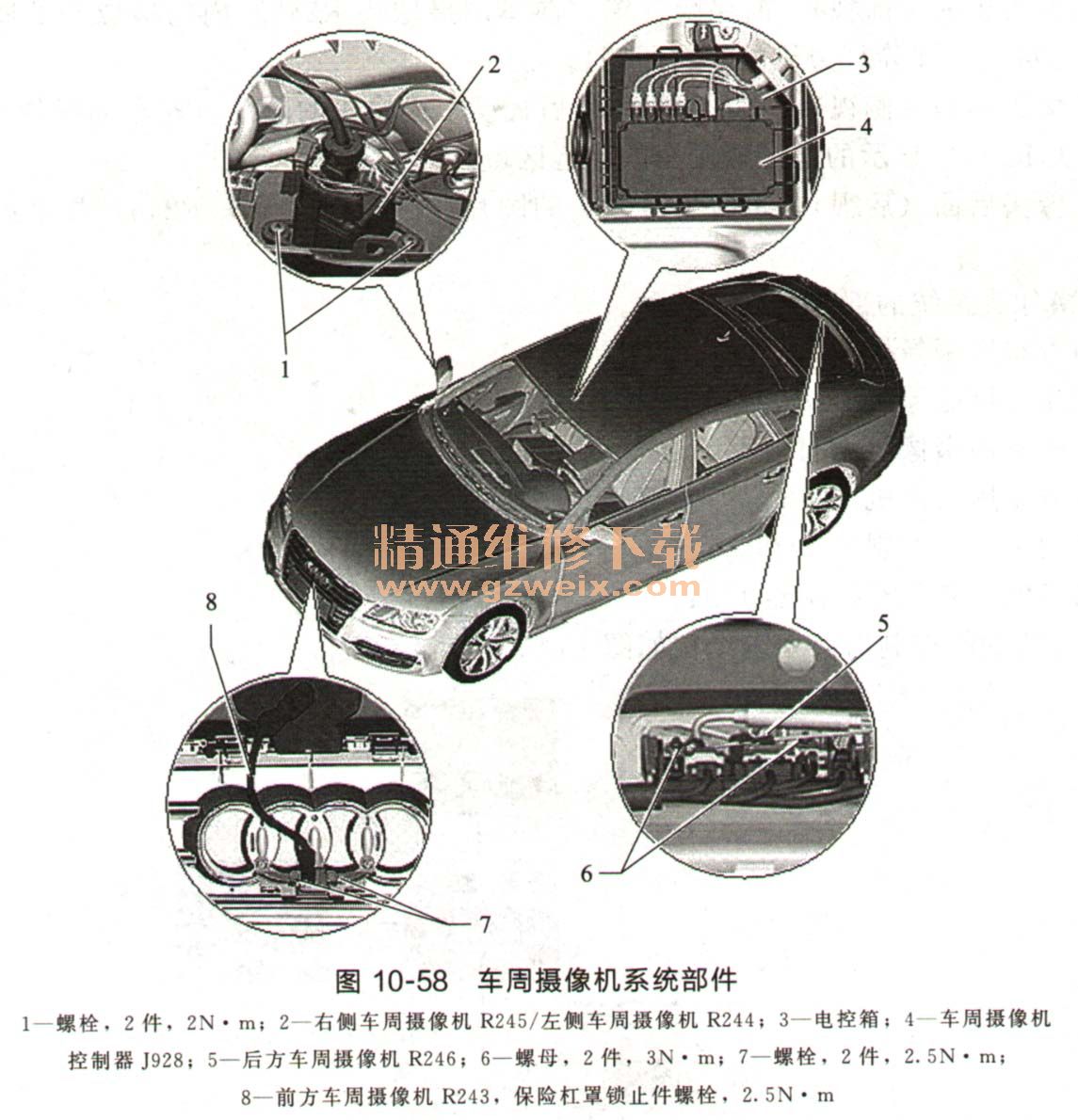

    车周摄像机系统部件安装位置如图10-58所示。

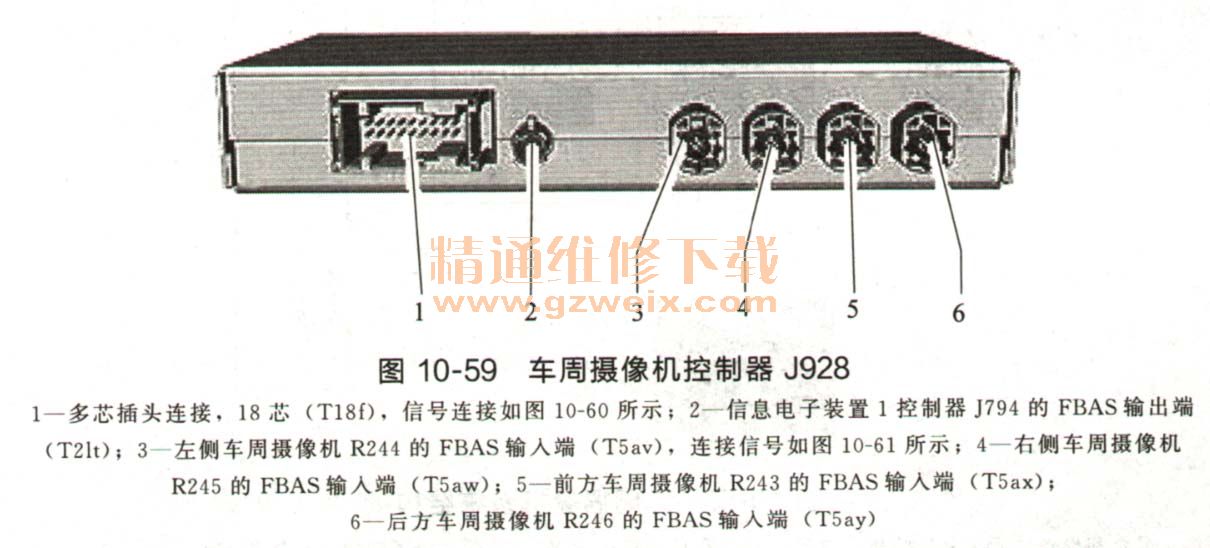

    车周摄像机控制器J928插头布置如图10-59所示。




    说明：没有列出的插头触点未占用。
