奥迪A7车内部件拆解图
来源：本站整理  作者：佚名  2015-12-07 13:56:46

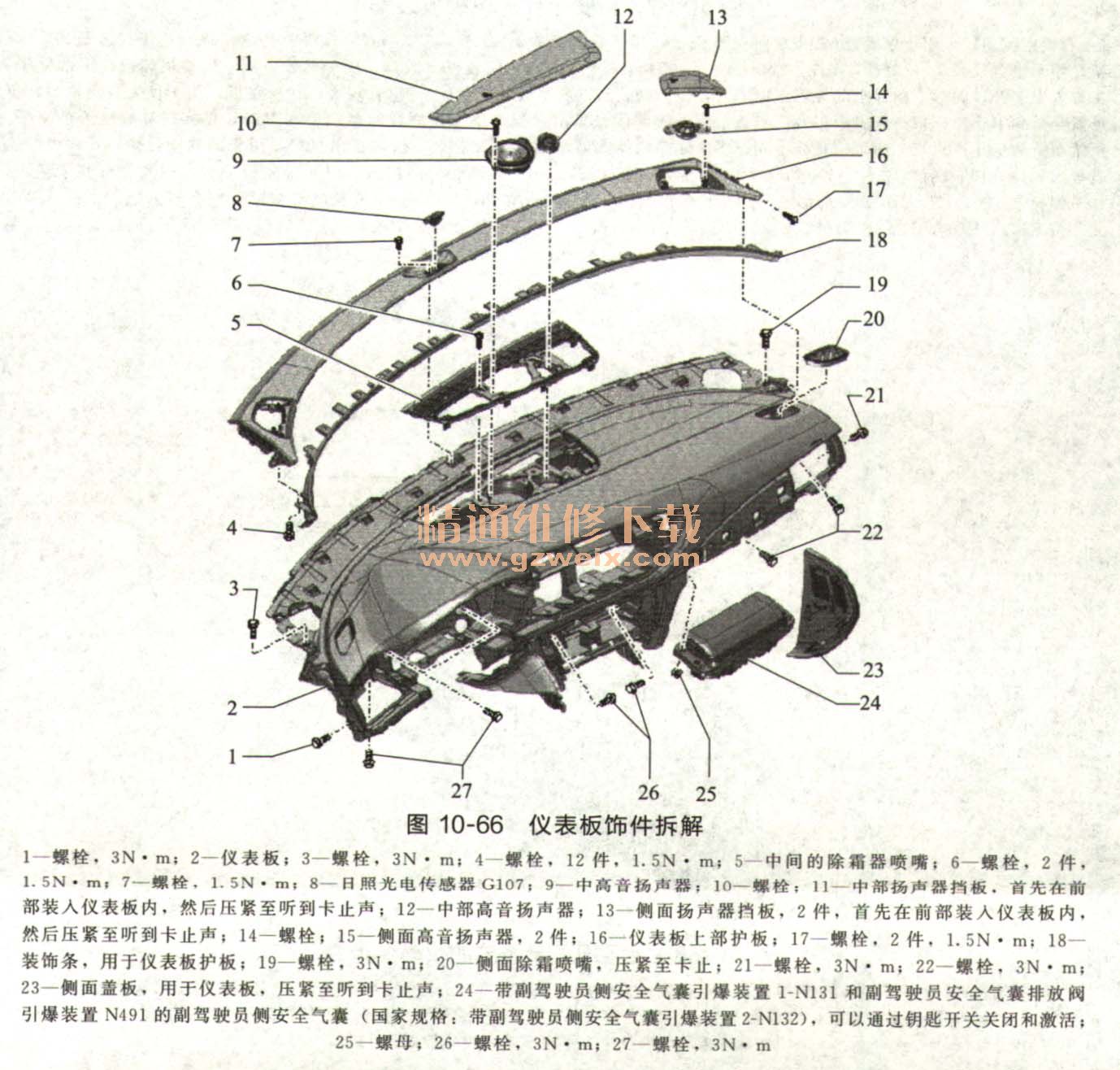

    仪表板饰件装配如图10-66所示。

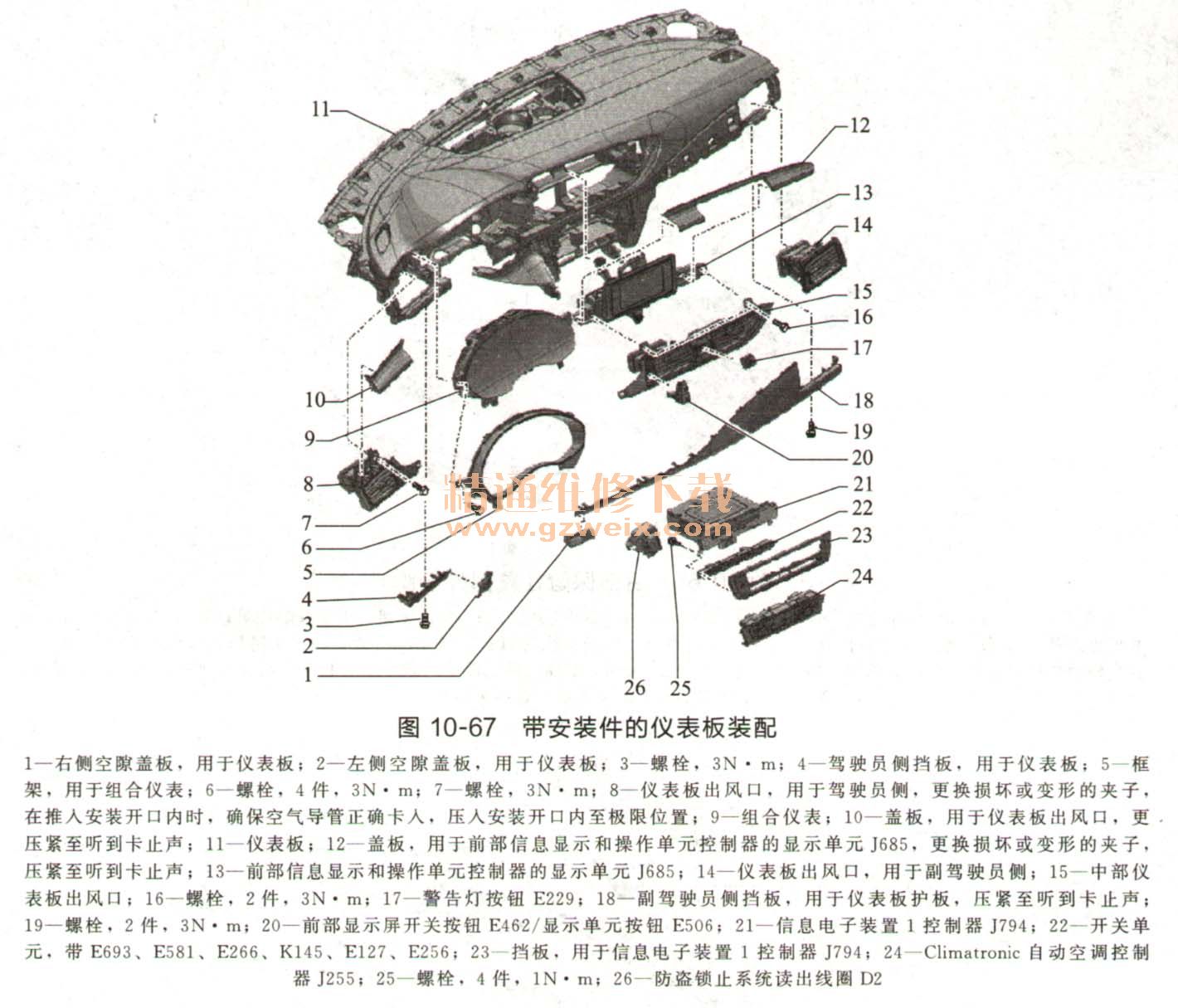

    带安装件的仪表板装配如图10-67所示。

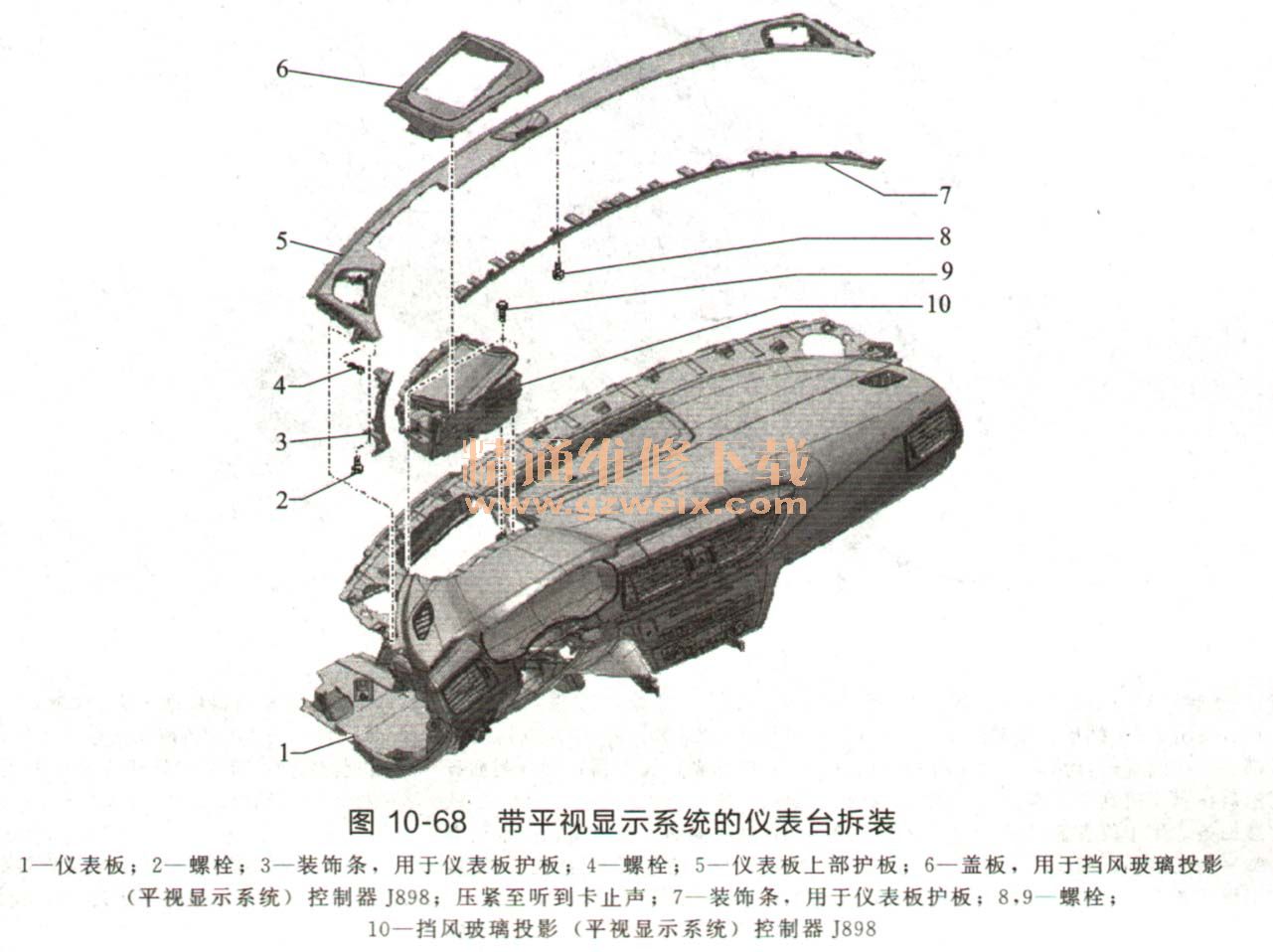

    带挡风玻璃投影（平视显示系统）控制器的仪表板装配如图10-68所示。

关键词：奥迪A7
