2005～2009款音响系统音响设备端子信息
来源：本站整理  作者：佚名  2015-12-16 14:22:29

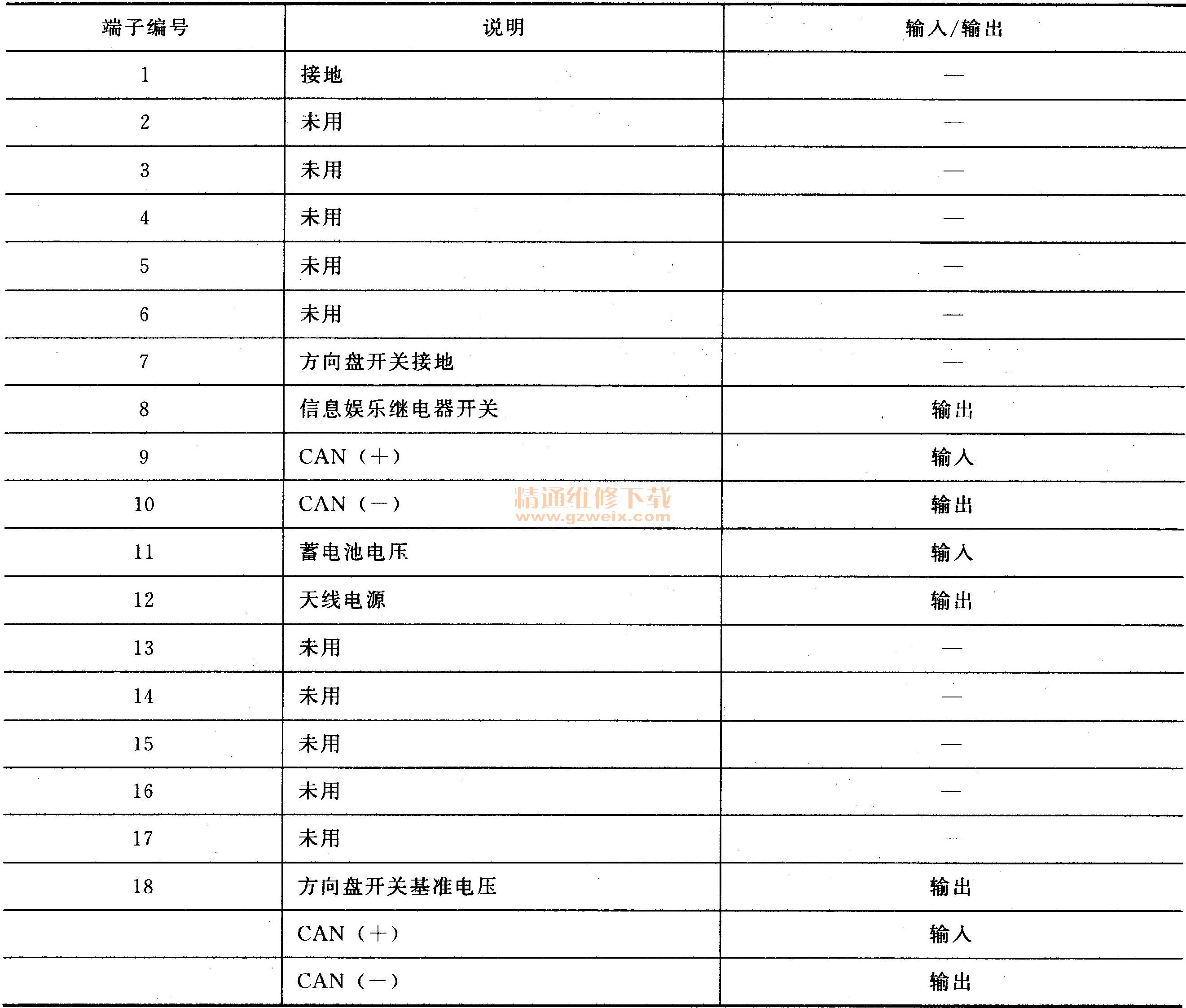

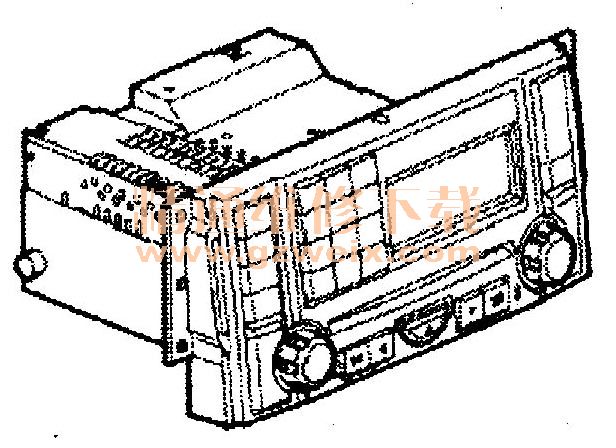

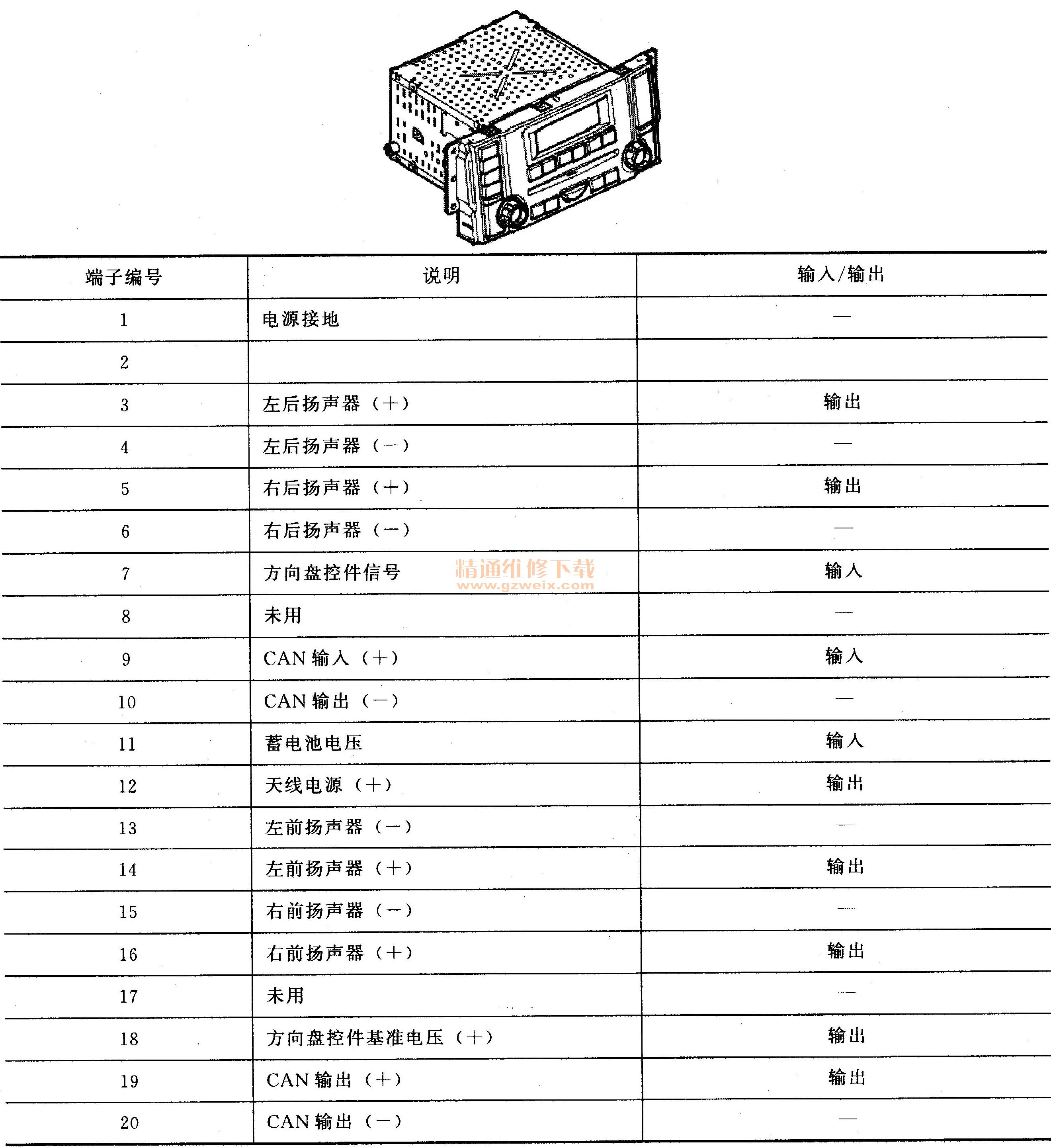

   （1）简约型音响本体接头C1354端子表

   （2）豪华型音响本体接头C1354的端子表

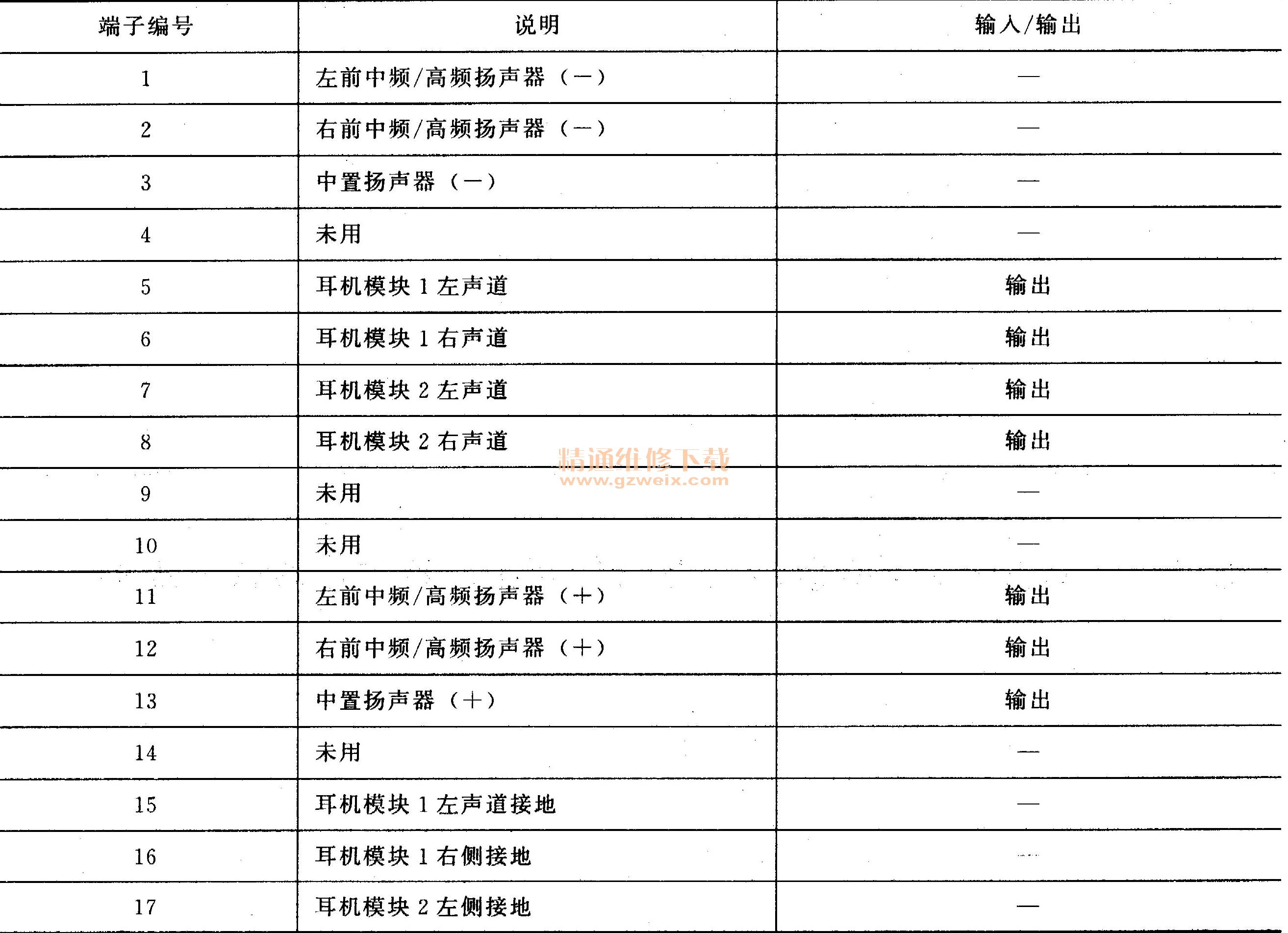

    接头C2115端子表


   （3） Harman Kardon放大器的扬声器接头C0491

   Harman Kardon放大器的扬声器接头C0493

    Harman Kardon放大器的扬声器接头C0493

   Harman Kardon逻辑7放大器的扬声器接头C0492



   Harman Kardon逻辑7放大器的扬声器接头C0493
