2010～2014款捷豹XF 3.0L TDV6 柴油发动机电控系统组成与原理
来源：本站整理  作者：佚名  2015-12-23 14:10:39

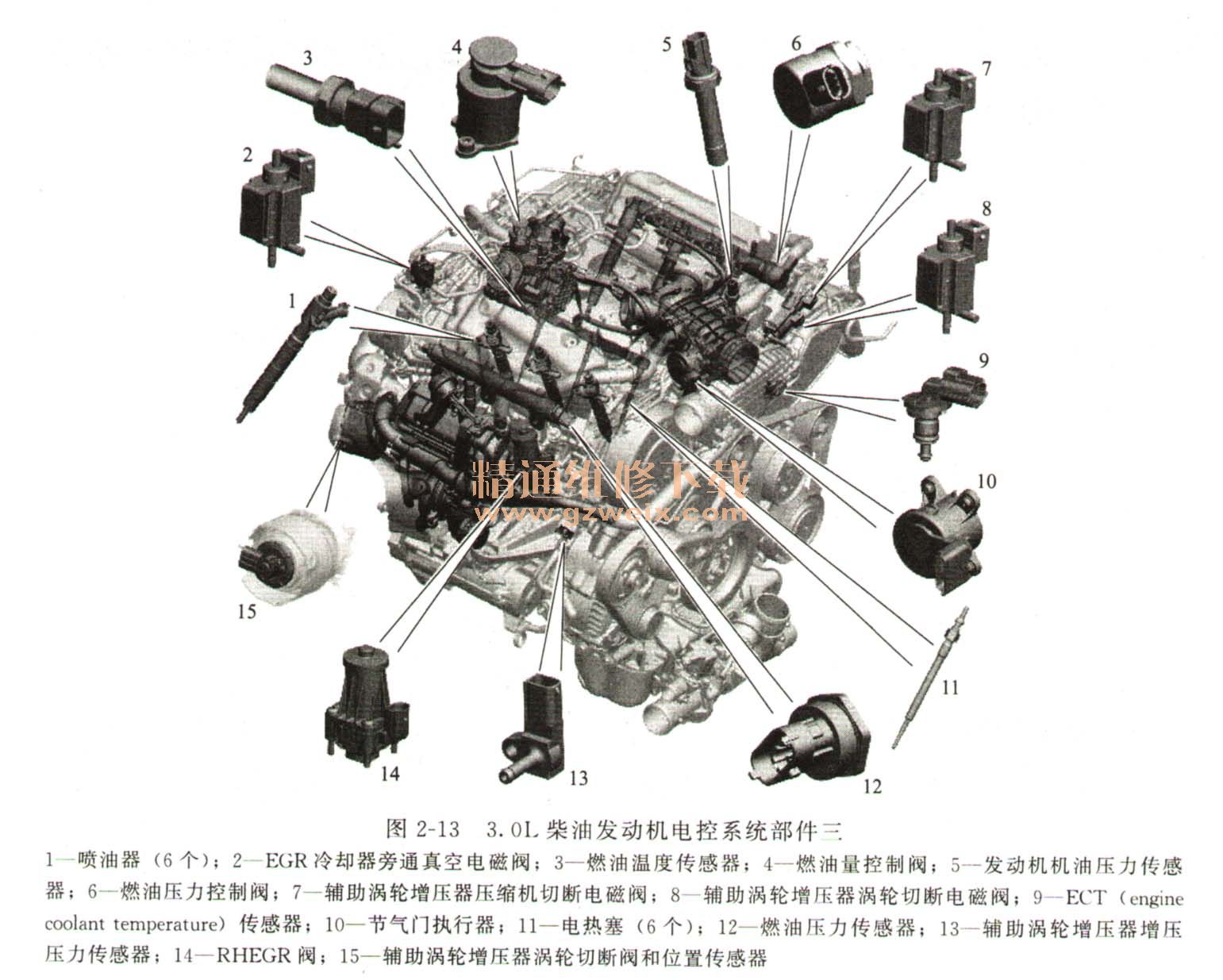

    3.0L柴油发动机部件位置如图2-11～图2-13所示。

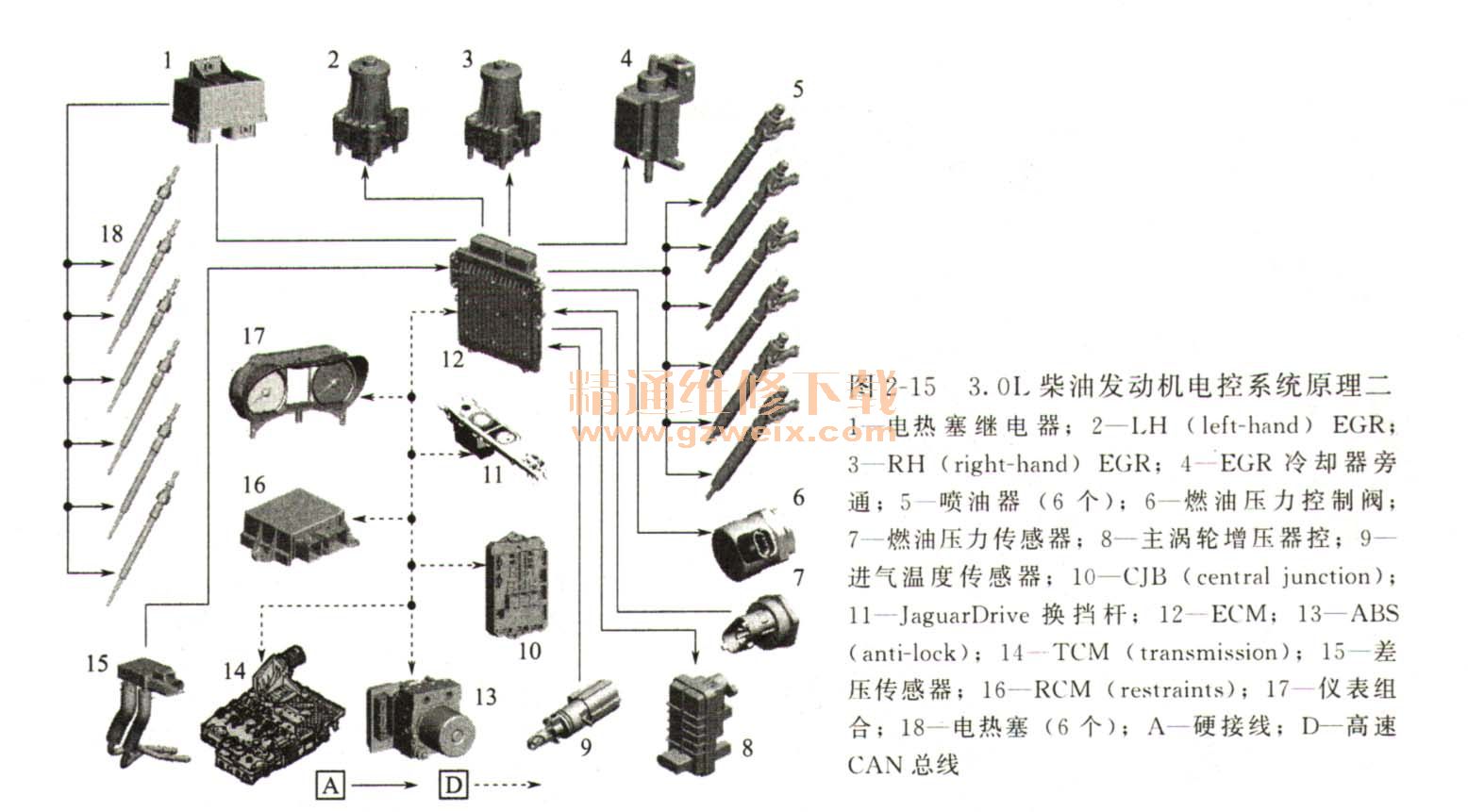

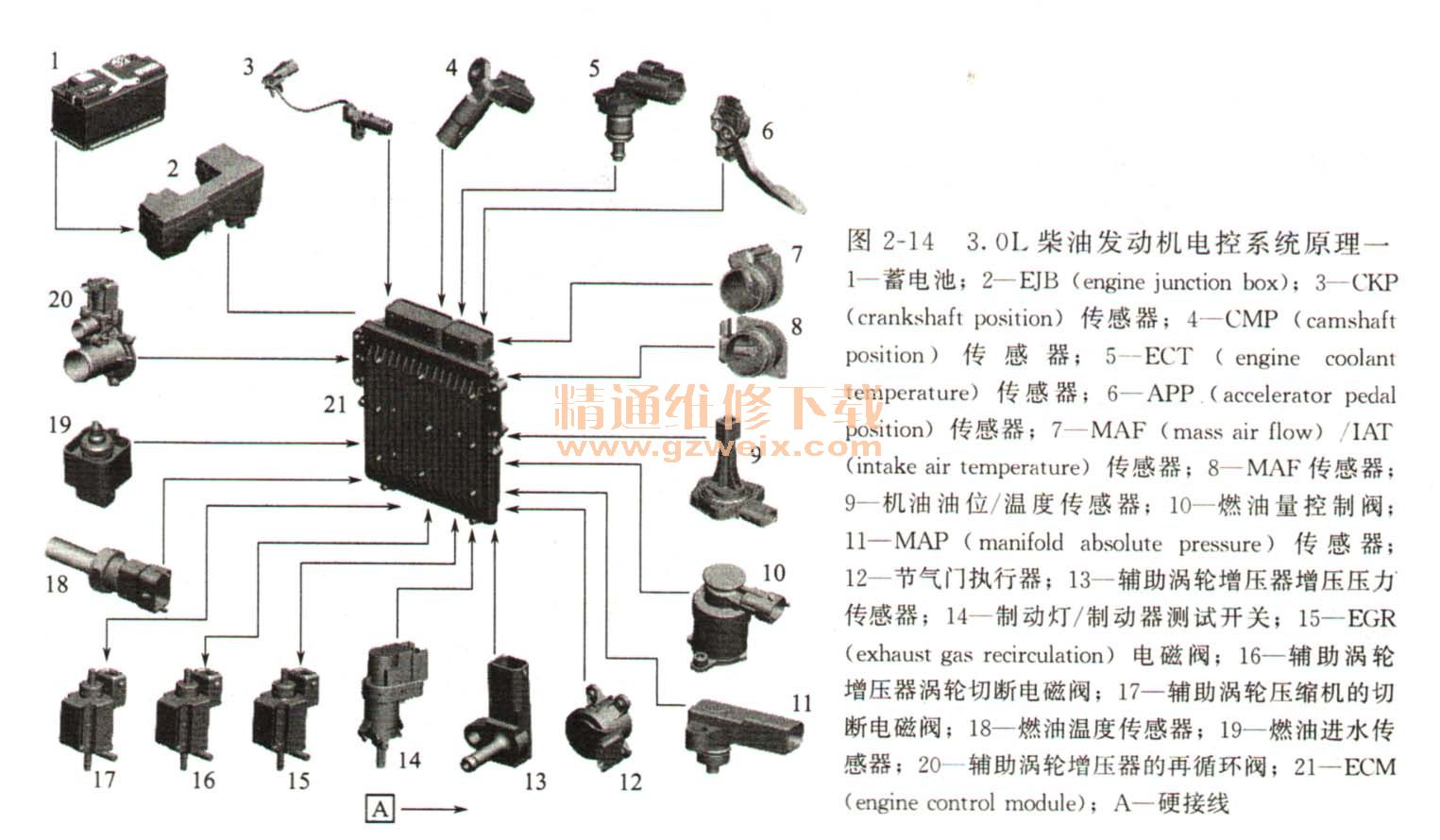

    TDV6 3.0L柴油发动机电控系统原理如图2-14、图2-15所示。


关键词：捷豹XF
