2011～2014款捷豹XF 3.0L V6 S/C 汽油发动机电控系统组成和原理
来源：本站整理  作者：佚名  2015-12-23 14:11:54

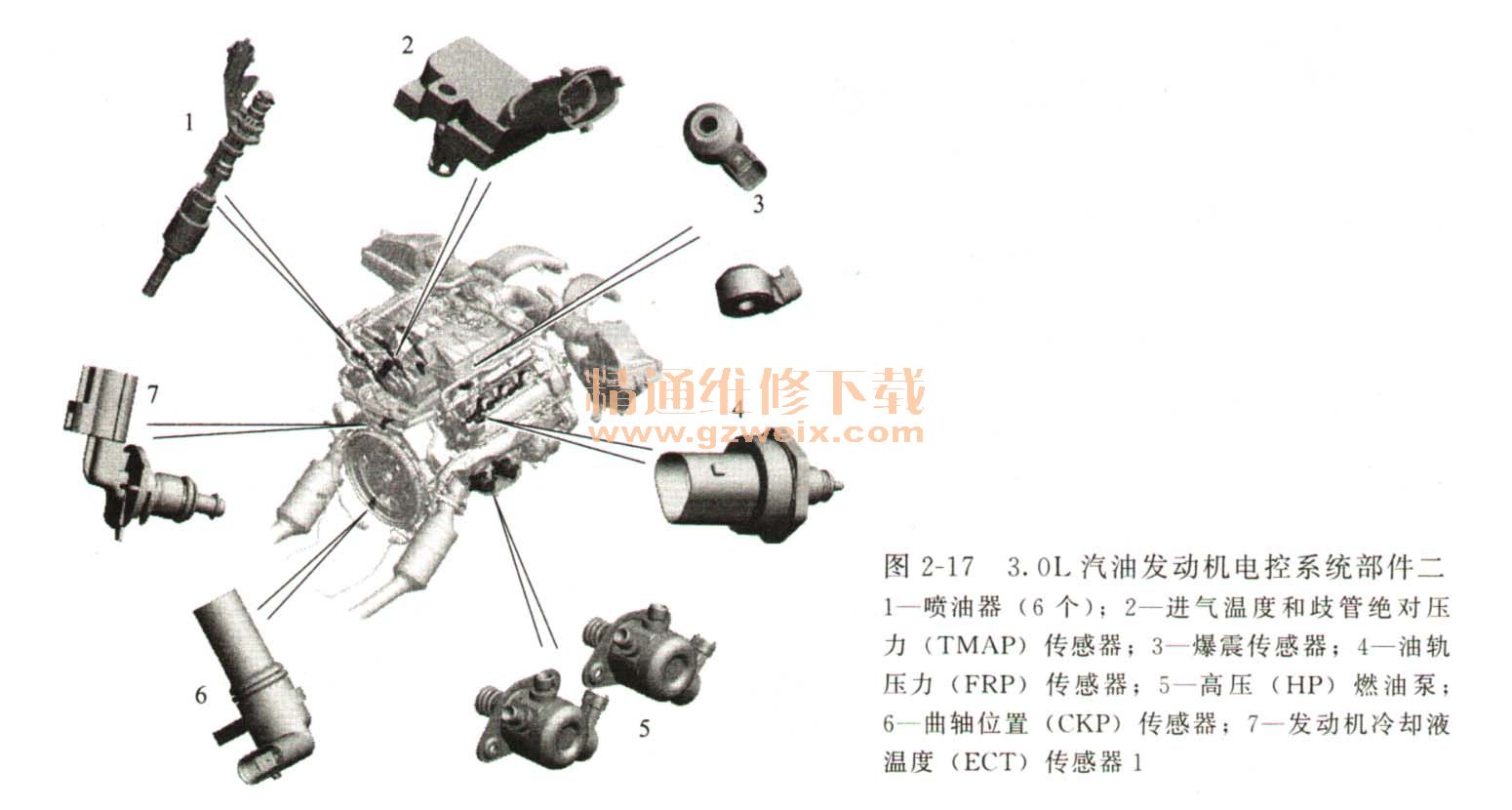

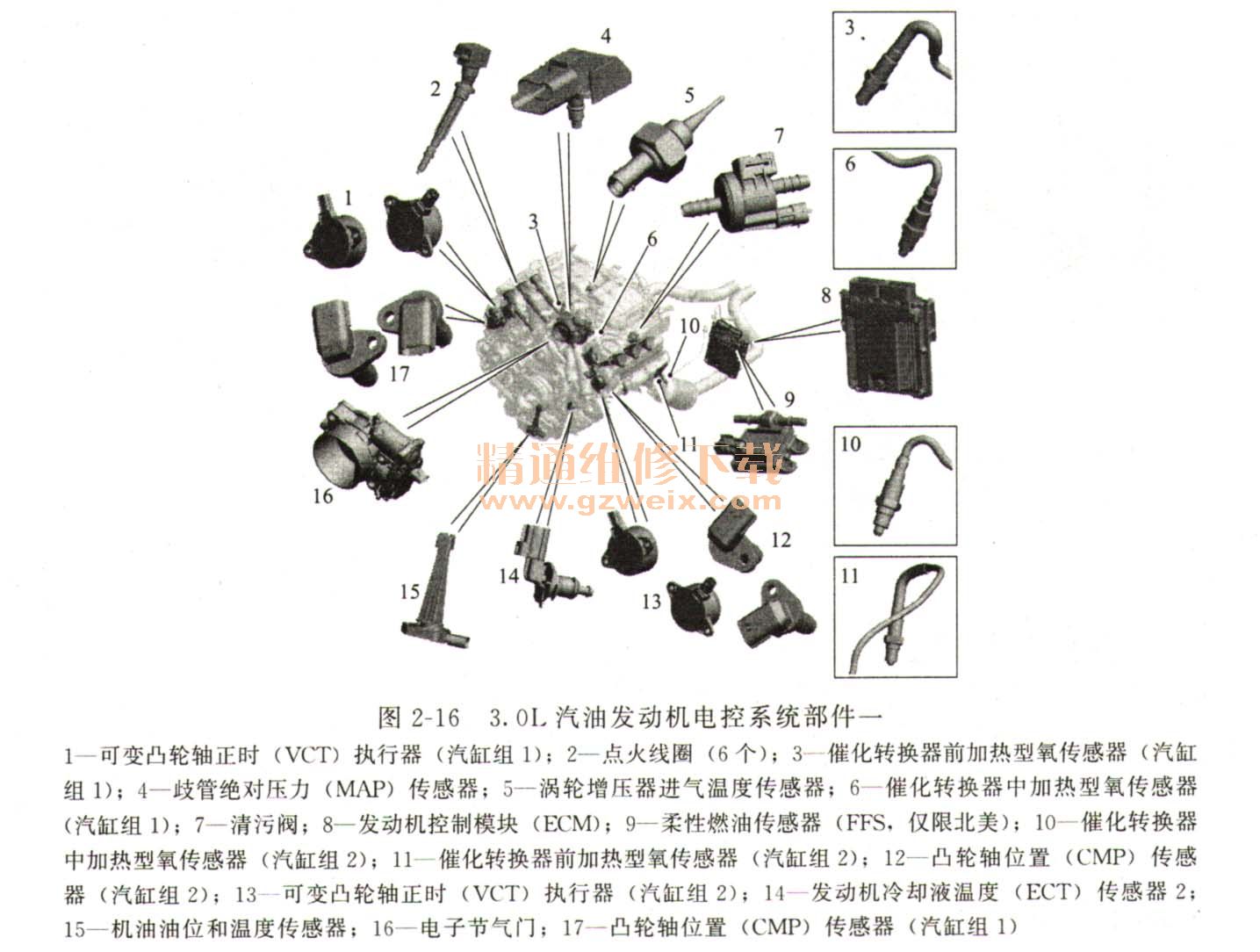

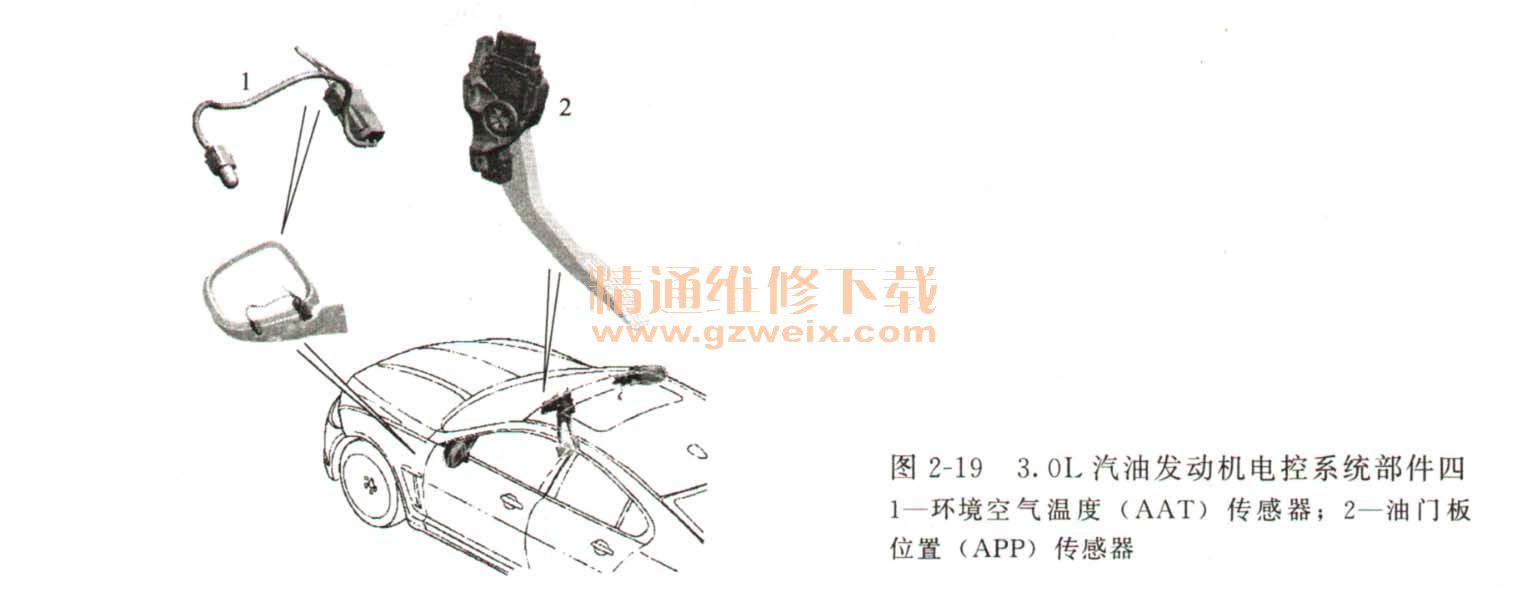

    发动机元件位置如图2-16～图2-19所示。

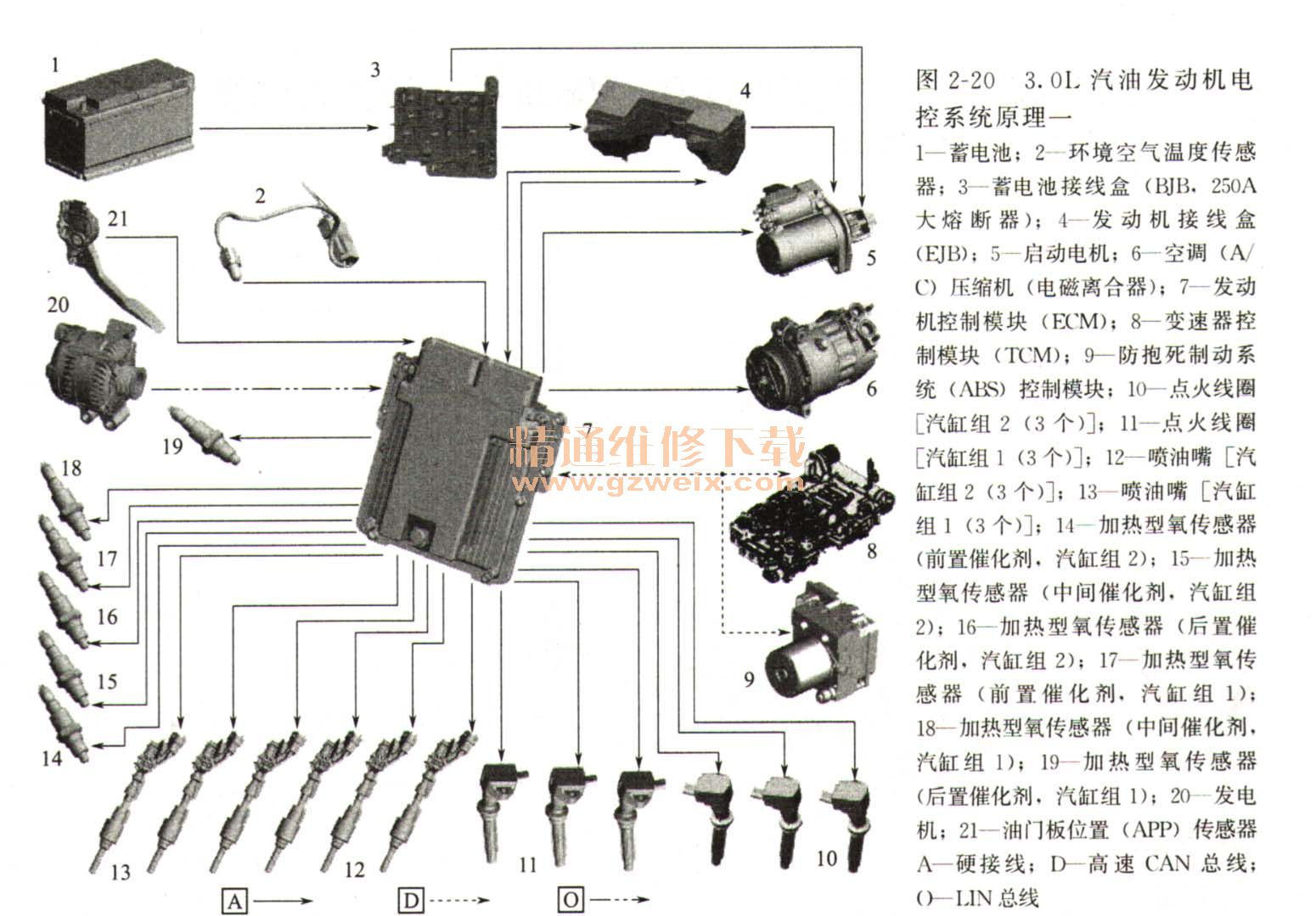

    V6 S/C 3.0L汽油发动机电控系统原理如图2-20、图2-21所示。
