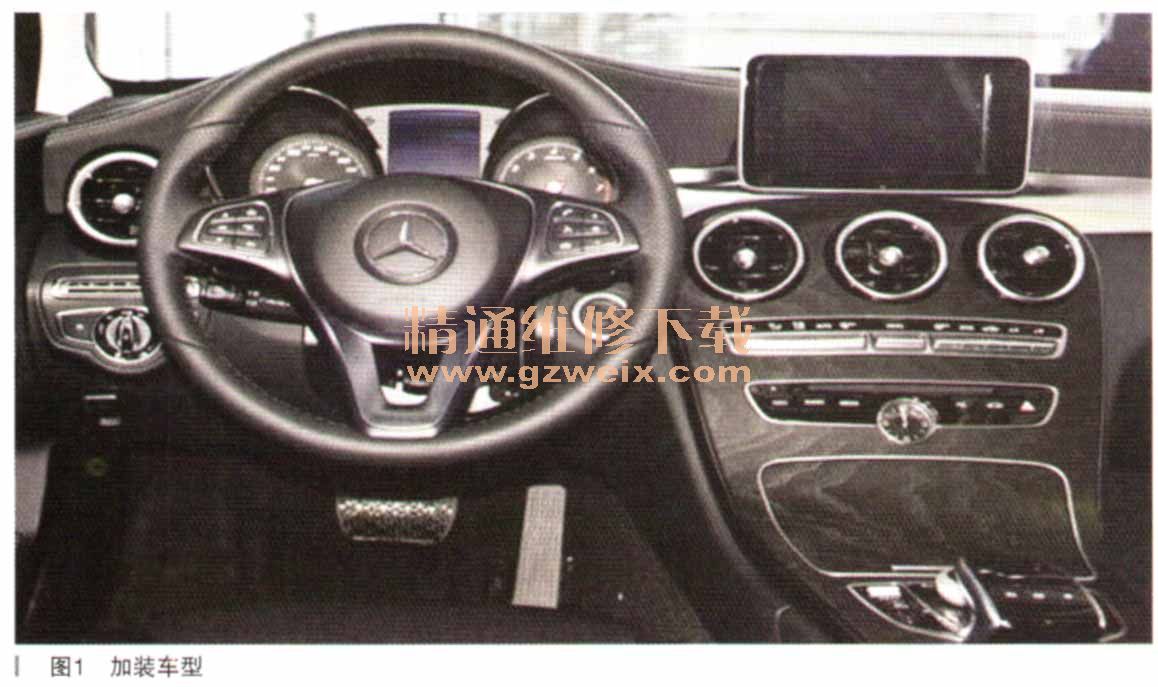

一辆新款奔驰C200（ LE4205142），配置SD卡导航的小屏幕机器的加装，其他款式车型不适用，如图1所示。

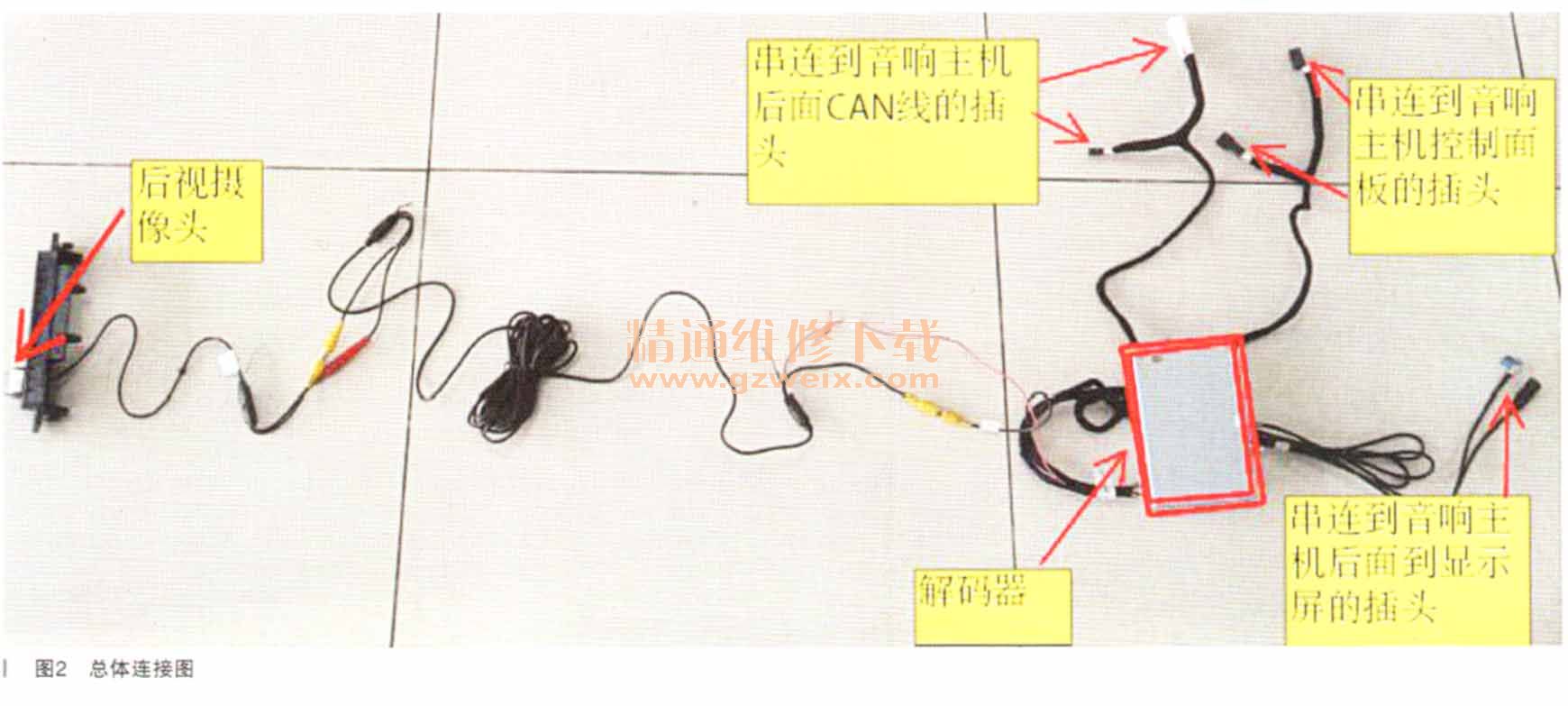

    加装步骤：首先了解加装产品，现在市场销售的倒车影像生产的大多都是专车专用的，基本不破坏原车的线束。今天就向大家分享一个不破坏原车任何线束的加装。此产品主要分三部分，后视摄像头、解码器、转换线束插头。下面开始讲解具体的加装部件。首先看一下下面的总体连接图，如图2所示。

    1．拆装顺序
    拆下音响主机，把原车显示屏的连接线从音响主机后面拆下，然后中间串接入解码器。把原车CAN线的连接线从音响主机后面拆下，然后中间串入解码器。下面是拆卸音响主机的步骤和加装线束的图示。拆卸储物盒上的盖板（如图3所示）：①打开扶手护盖（2）；②在前部小心地向上拉储物盒护盖（1），直至固定卡（ 11、12）固定时听到响声；③用合适的工具按下，解锁固定卡（9）；④用合适的工具按下，解锁固定仁（10）;⑤向上拉储物盒（1），压入锁（7、8），并拆下储物盒（1）。按照拆卸的相反顺序进行安装。拆卸中央控制台护盖（如图4所示）：①关闭点火开关，取下遥控钥匙；②拆下储物盒盖（2）;③将螺栓（3）从中央控制台护盖（1）上松开；④提起中央控制台护盖（1）后部并从仪表板顶部移出，直至可够到电气连接器（4和5）;⑤将电器连接器（4）从前部空调操作模块（N58/1）上断开；⑥断开车顶控制模块（N72/1）上的电器连接器 （5）;⑦断开电器连接器（6、7和8）；⑧拆下中央控制台护盖（1）；⑨按照拆卸的相反顺序进行安装，如图5所示。





    2．整理线束
    一定要注意线束位置，防止影响CD碟片进出，把解码器放置在音响主机后面固定好即可，装配音响主机控制面板时别忘了串入解码器。
    3.铺设到后备箱摄像头的线束

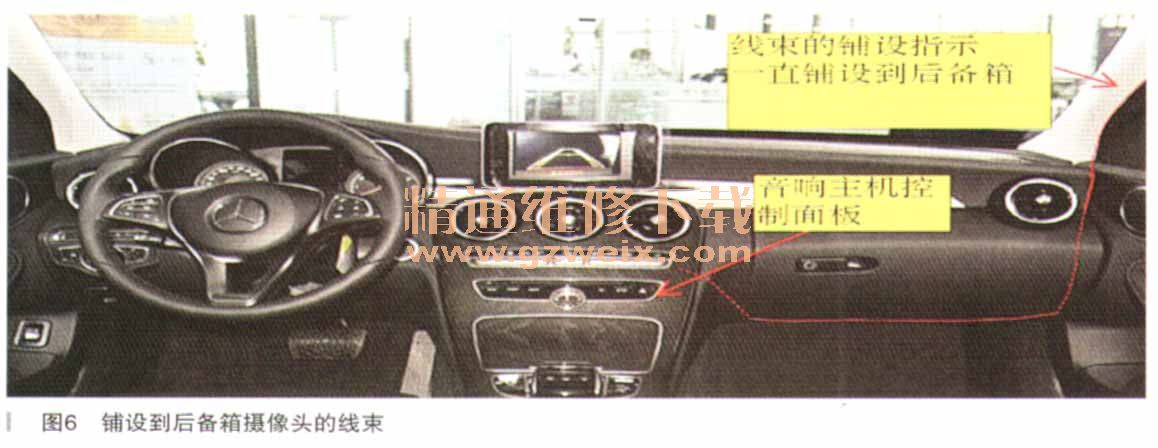

    线束走在副驾驶的手套箱，顺A柱向上到顶部，沿顶部一直到后备箱即可（如图6所示）。装配后视摄像头的拆装步骤较简单，直接拆下后备箱内衬即一目了然，在此不再赘述。

    以上就是加装的所有步骤。
