三、诊断故障码
1.故障码简介
诊断故障码(DTC)由字母和数字组合构成,以帮助确定电子控制模块识别的特定问题区域的位置。
注意:DTC作为故障指南提供,以帮助我们技师便于对特定的系统故障进行定位。在未使用附加诊断测试设备以及从Topix中获得的技术信息确认故障确切位置的情况下,提供DTC的目的不在于推荐更换部件。
2.症状选择
应按照车辆出现的症状进行诊断。SDD诊断方法包括6步诊断惠如表3所示)。
必须至少选择第三级症状描述才可点击“继续”以获得相关的DTC.如想获得更多有效DTC则最好选择第4或第5级症状描述,也可同时选择多个症状。
选择DTC症状时,主要根据客户报告的症状进行选择,但也要考虑常识和故障背景(如图99所示)。

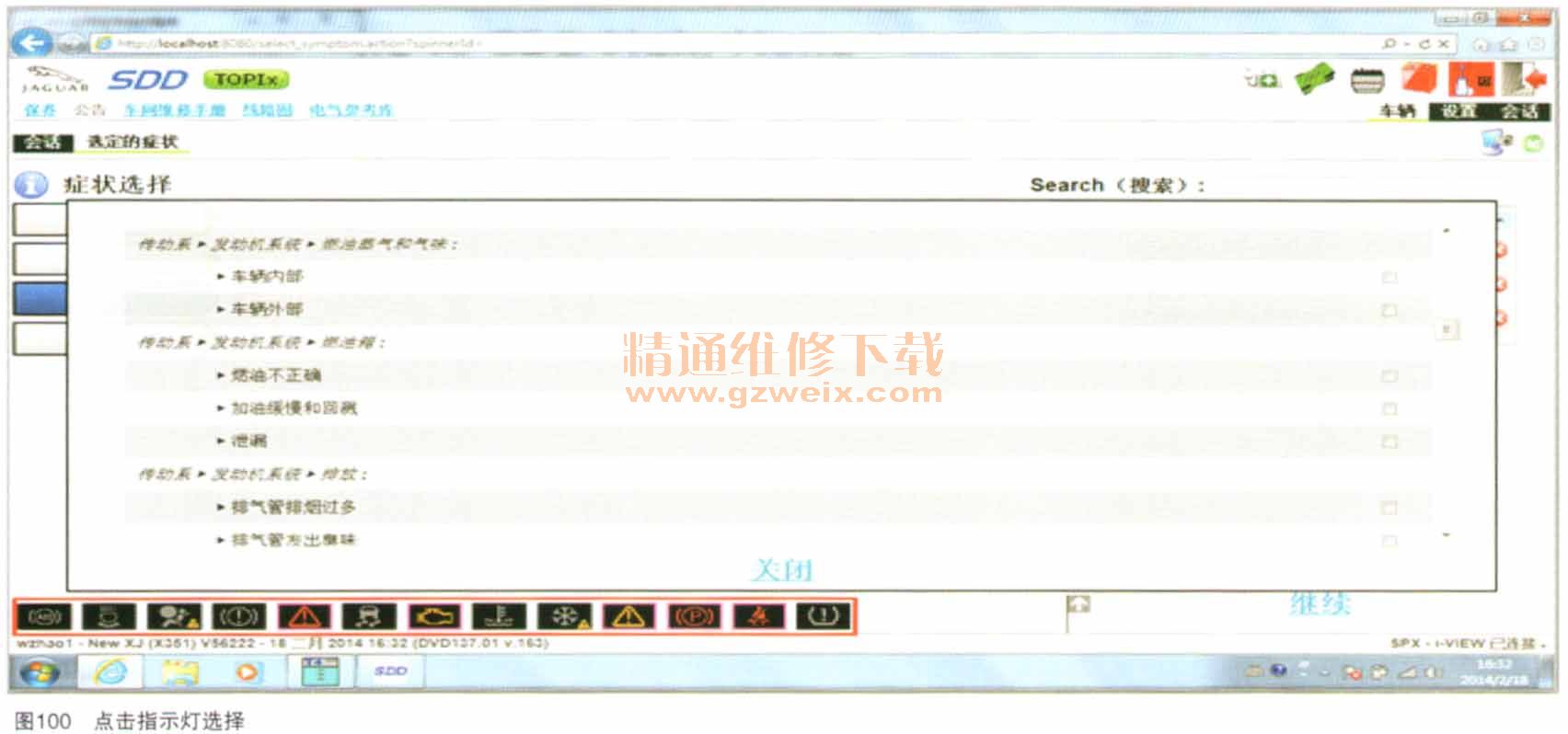

也可通过点击屏幕下方的指示灯快速选择症状(如图100所示)。
3.DTC显示区功能

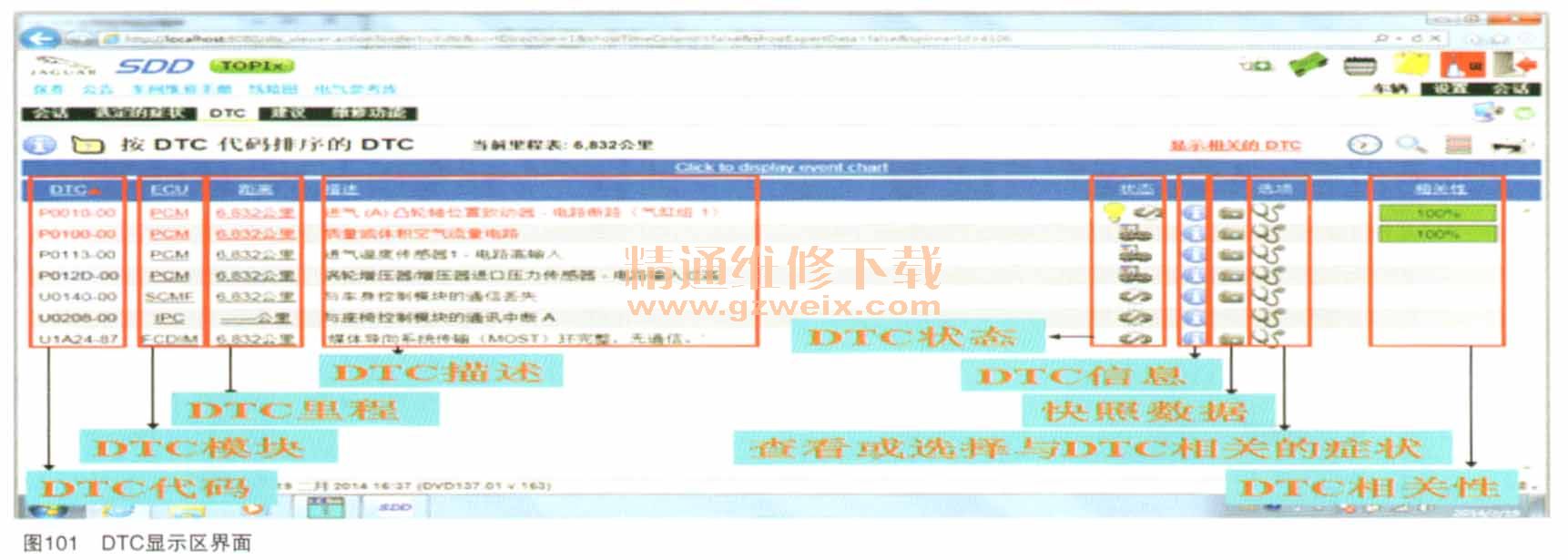

(1)DTC显示区(如图101、图102所示)
