    9．数据显示乱码
    在某些情况下SDD可能会出现数据显示乱码的状态，即数据记录仪内的各项数据不能被正确显示。
    请参照删除路径：控制面板--所有控制面板项--字体（如图140所示）。

    笔记本式SDD诊断仪删除JasmineUPC即可，台式SDD需要删除JasmineUPC和Jpsystem粗体（Jpsystem粗体如果无法删除重启诊断仪后重新删除，如果还是无法删除再次重启数
据流自动更改过来就无须理会）。
    若删除字体后数据记录仪内的数据仍不能正确显示，则需进行系统恢复或重装系统。
    五、示波器
    1．示波器简介
    示波器允许获取和存储来自受测车辆的模拟信号，然后在实时显示的图中显示此类信息，以供查看和分析。示波器是日常维修过程中非常实用的一种测量仪器，可以查看快速变化的信号（如点火信号和燃油喷射信号），对判断和查找故障非常有利。
    JLR提供两种示波器：VMM和PICO。
    2．车辆测量模块VMM

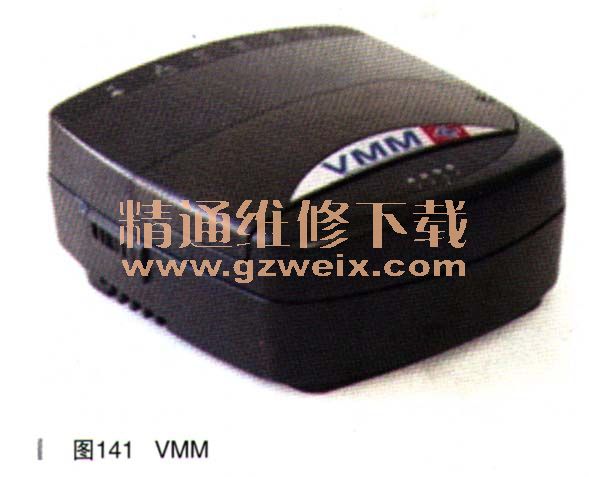

    （1）VMM（如图141所示）简介车辆测量模块VMM（Vehicle Measurement Module）是非标配部件，用于以下测量功能：

    ①万用表；
    ②示波器。

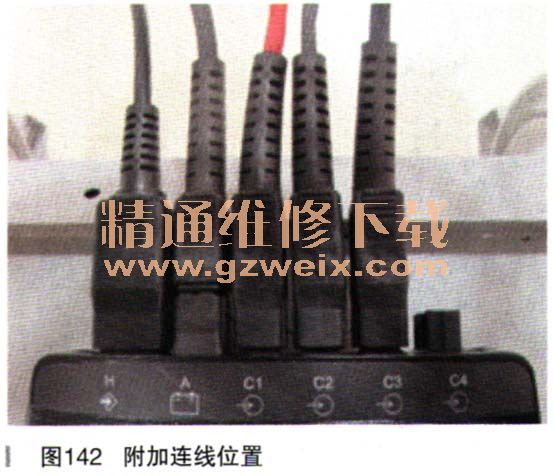

    附加连线位置如侧（如图142所示）：

    ①连接PC；
    ②VMM供电；
    ③C1--红线探针；
    ④C2--黑线探针；
    ⑤C3--电流或点火高压钳；
    ⑥C4--振动分析仪（末装配）。

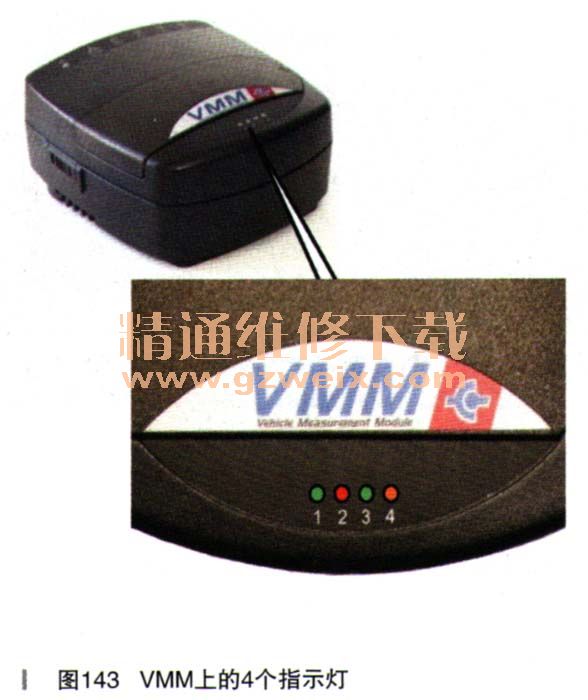

    VMM上有4个指示灯（如图143所示），含义如表13所示。
