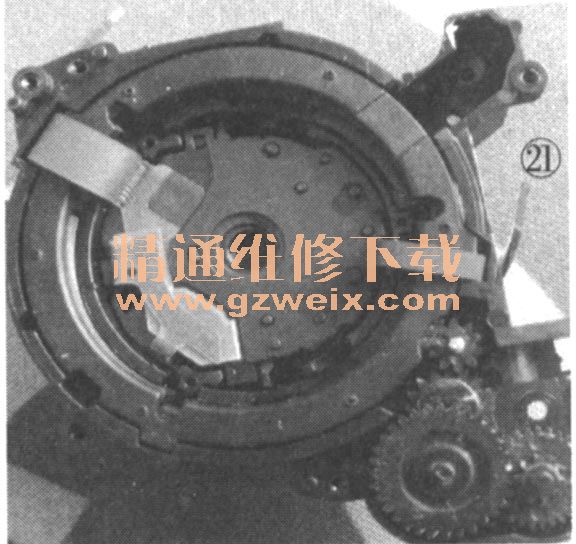

然后是光圈快门组件的拆卸，尤其要注意两条窄而薄的软排线的分离，如图21所示。软排线上有胶和透明胶带，带孔的排线通过定位桩而被双面胶牢牢的粘接着，慢慢的分离软排线才能从镜筒壁的狭小空间中抽出，该机的光圈快门组件还集成了光学防抖部件，否者用一条排线就够了。然后逆时针慢慢拨动镜筒壁的齿牙，见图10所示。

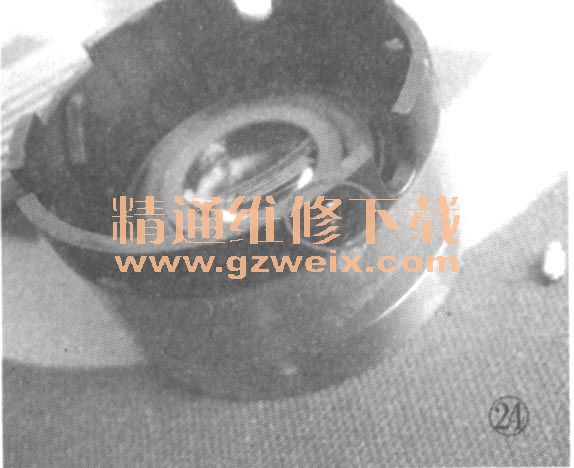

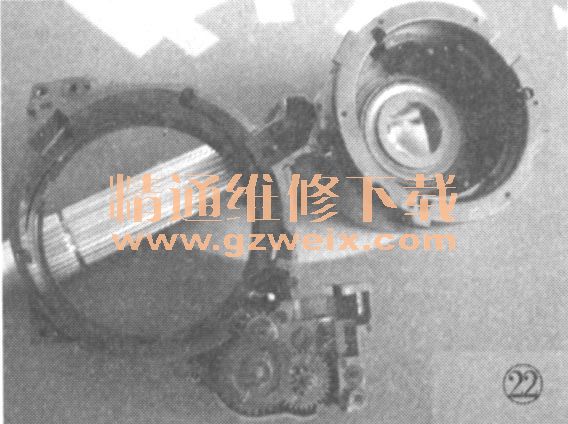

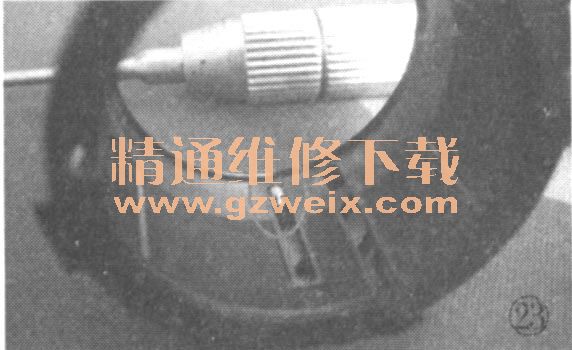

    最后进行故障镜筒的分离，如图22所示，这时可见脱落的两个导柱，其中一个卡在导轨里了，如图23所示，就是在这个如图24所示的圈内安装的。

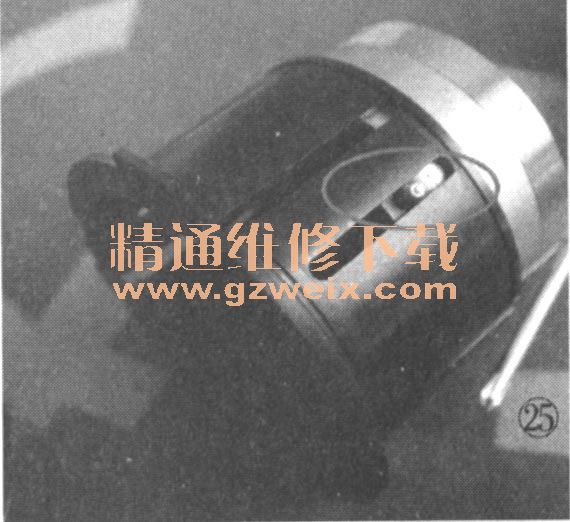

    现在就可以进行脱落导柱的装配了，应该放到这个镜筒里之后再装导柱，如图25所示。安装以后拨动齿轮，要模拟变焦的状况—进退自如即可。

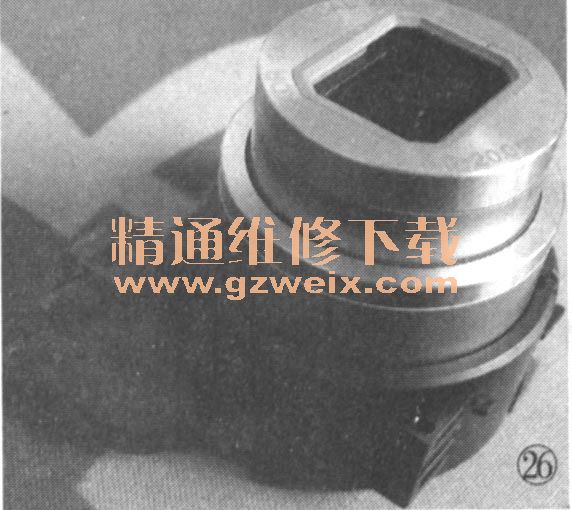

    修复完成后再回装即可。
    回装时需要注意的问题：（1）回装时注意清洁灰尘；
    （2）光圈快门组件安装必须到位，不到位时需左右晃动镜筒齿牙，并同时向下按即可，到位之后还要手动变焦试试，之后把两条软排线从镜筒壁中引出；

    （3 ）CCD组件装上以后，对变焦电机加3V的直流电还要模拟变焦的状况，依然进退自如即可。
