尼康COOL PIX S620数码相机,镜头不聚焦
来源:本站整理  作者:佚名  2013-08-13 09:28:32

    尼康COOL PIX S620数码相机,镜头不聚焦故障,如图13所示。镜头筒轻轻一按就进去了,并且可以看到脱落的导柱卡在导轨里面,如图14所示。变焦时屏幕出现的错误提示信息如图15所示。



    维修过程:拆机后,这个镜头内部有个大号弹簧,如图16所示,还是首见,拆时没有注意,结果把上端的光圈快门组件弹飞落到了地上,幸好没有摔坏。

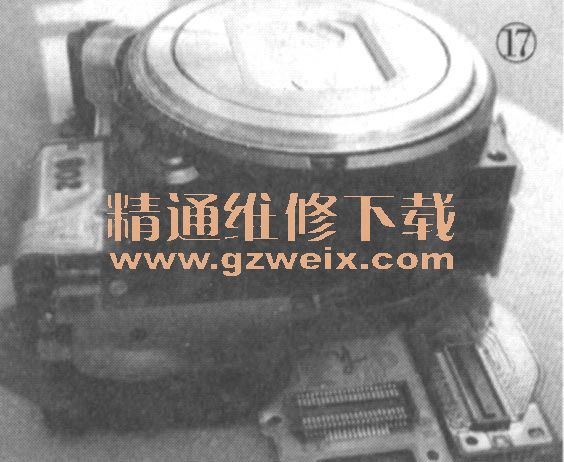

    为了对镜头作全方位的观察,以便进一步拆解,取下如图17所示镜头周围所有排线及两个电机,尤其是排线都有粘胶,以及光圈快门组件排线的卡扣分离等,所以操作都必须非常小心。

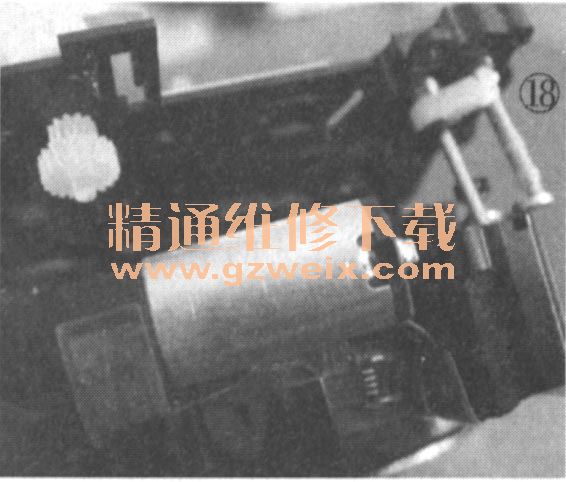

    首先CCD组件拆卸,就是要注意镜头组件的排线及两个电机均需小心的拿下,如图18所示。

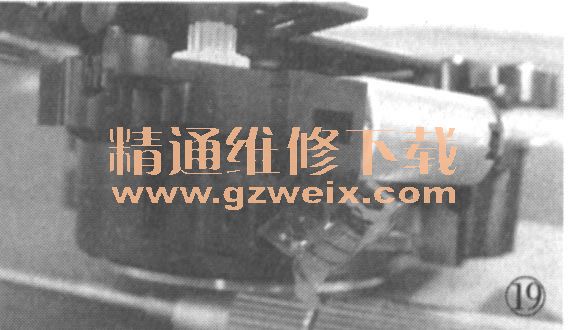

    如图19所示,光耦组件,监测电机的运行情况。有粘胶,注意慢慢的取出。

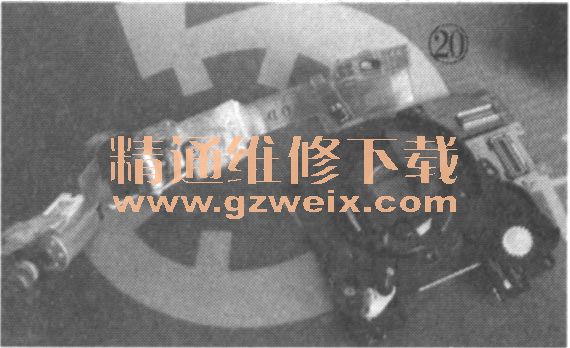

    拆解完成后,可以看到一条排线上挂着2个电机,排线上还有晶振等元件,如图20所示,至此CCD端的全部组件也拆解完成。



[1] [2]  下一页
