给佳能24-105/41 IS USM镜头更换光圈组件排线

来源：本站整理作者：佚名 2014-07-07 09:24:58

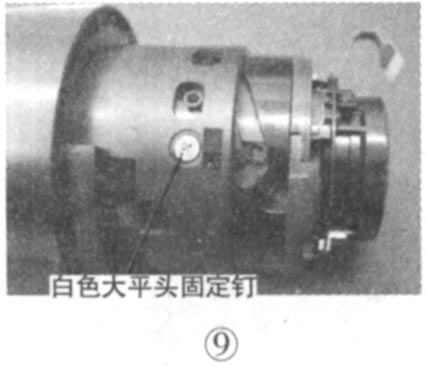

6．将图8的镜组转为平放，至图9所示，拧下图9中的中镜组与前镜组连接的3颗白色大平头固定钉，将中镜组分离出来至图10所示。

7．拧下图10中的3套共9颗固定钉，先将筒内左狈（的对焦镜片组套筒拿出，然后从右向左推出镜头的带防抖组件的光圈组件，同时给3个导轨条回装螺钉，防止镜头总回装的时候导轨条脱落，至图11所示状态。

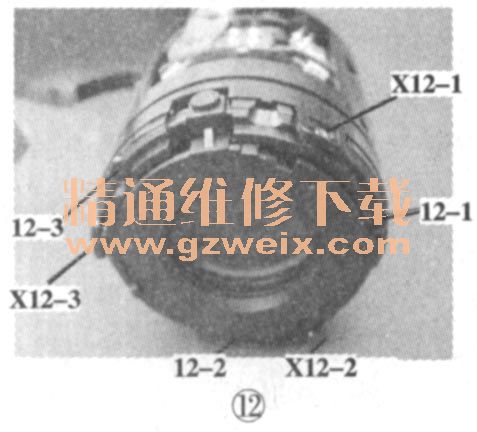

8．如图12所示，拧下图中的3颗固定钉12-1、12-2、12-3，挑出3颗定位销X12-1、X12-2、X12-3、然后将组件如图13放置。

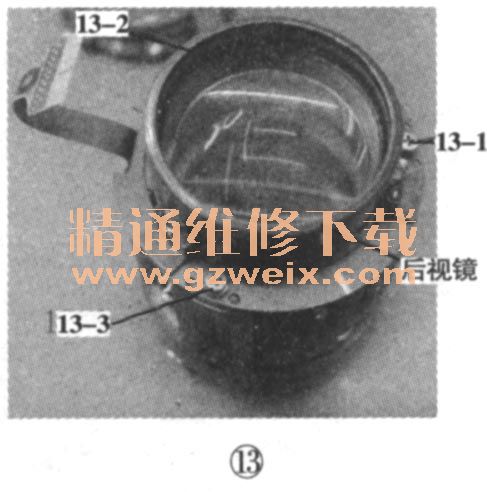

9．拧下图13中的固定钉13-1、13-2、13-3、拿开后镜组，至图14所示状态。然后如图15所示向上提起拿开防抖镜头组件，至图16状态。
