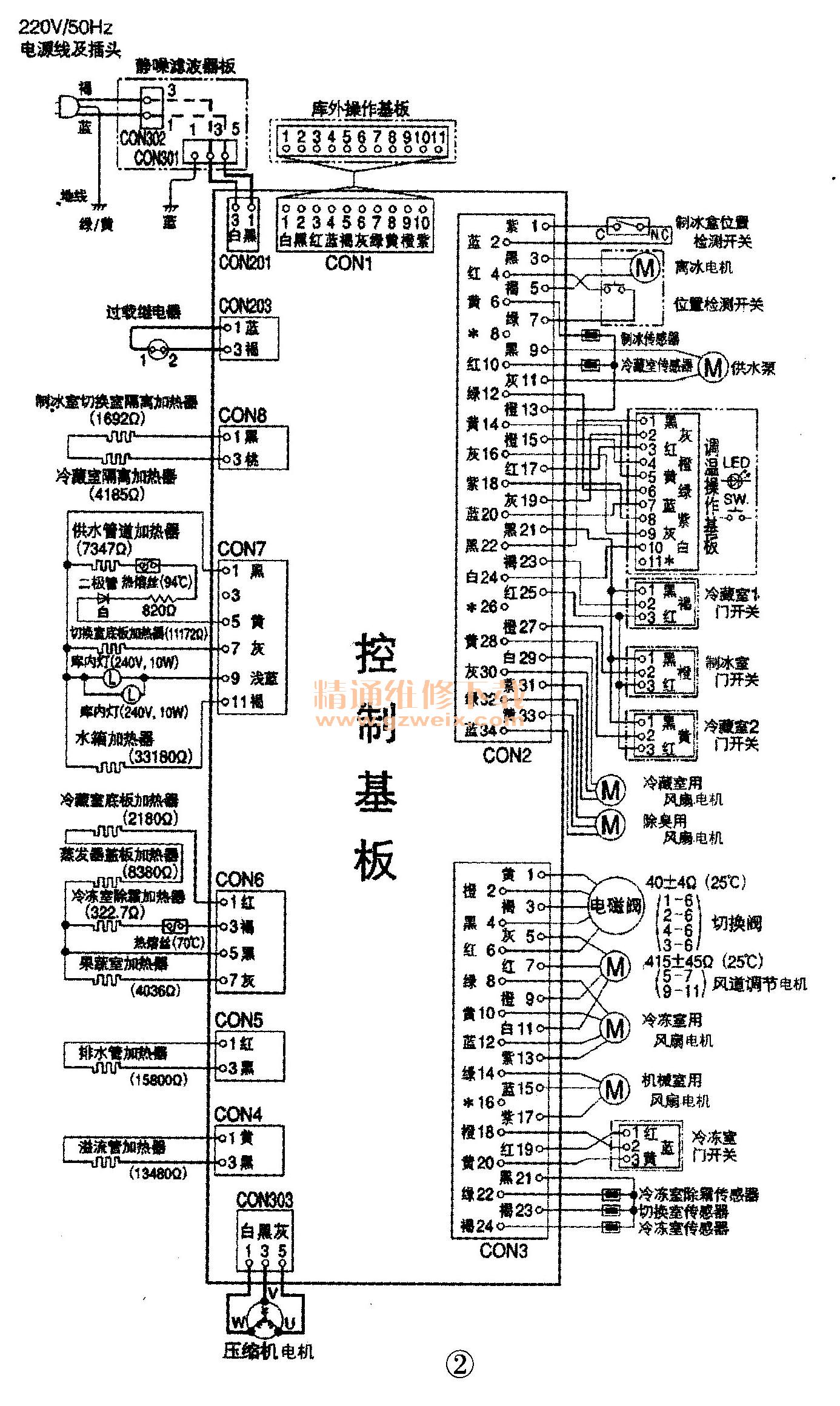

松下NR -F461AX型冰箱采用环保型制冷剂R600，主板电路采用微电脑芯片控制，具有全自动控制启动，微电脑完成除霜功能，电子温度计监控。蒸发器采用翅片管型，冷凝器采用螺旋冷凝器，隐蔽式冷凝器。冷冻室温度控制是通过微电脑处理来自冷冻室传感器的检测信号和温度调节信号，并进行压缩机和冷冻室蒸发器用风扇电机的转速控制、三通阀（切换阀）来控制冷冻室温度（整机工作原理见图1，电气接线图见图2）。



    该冰箱采用松下专用的变频式压缩机，通过缩机转速控制来调节针对外部气温高时的过负荷的冷却量，检测冷冻室传感器和冷冻室温度设定的“ON”温度之间的差，以及冷藏室传感器与冷藏室温度设定的“ON”温度之间的差，而且从下一运转模式选择适当的模式，并根据负荷改变压缩机电机的转速。除上述控制外，电路中还包括冷冻室除霜控制、冷藏室除霜控制、压缩机启动待机控制、除臭风扇电机控制、冷冻室风扇电机控制、冷藏室风扇电机控制、机械室风扇电机控制、节电按钮应对控制、演示功能控制、变频器电路保护控制、门开启警告控制、HC制冷剂泄漏检测控制、自动制冰控制等诸多完善的控制功能，其中变频器电路保护控制的作用是检测压缩机运行次数及长时间连续运行不足电压保护、IPM保护、压缩机的锁定保护中的任一保护时，暂时停止压缩机电机，并显示自我诊断代码"H41"（不足电压保护异常）或“H40” IPM锁定保护，达到保护压缩机不被损坏，另外在门开启时，在冷藏室和冷冻室中设置门开关，当任意一扇门被打开1分钟以上时，通过电子声发出警告，并在显示屏显示出“U10”。
