再看如图9所示，将排线PX9-1、PX9-2从对应的卡线槽中分离出来，同时将处于镜头顶部闪光灯发光管边上的二极管向上挑起，使其与镜头分离，至如图10所示状态。

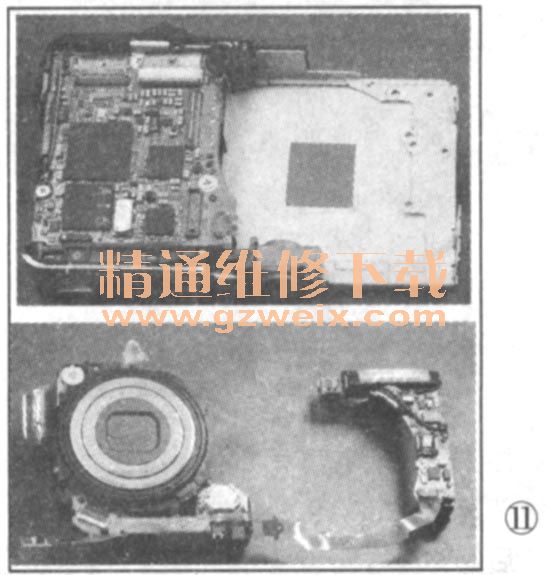

    将图10中右边部分的闲光灯组件和镜头组件分别拿开，至如图11所示。

    至此，镜头组件的拆解告一段落。如果只是更换整个镜头组件或者整个闪光灯组件，那么只需将好的整组镜头或者闪光灯组件拿来装上，依次回装就可以了。
    实际维修中，经常只是更换镜头组件上的一个小部件，以求降低配件成本。换个角度来看，我们要去探求镜头到底哪些地方容易损坏，就需要继续拆解分析。下面对镜头进行拆解。

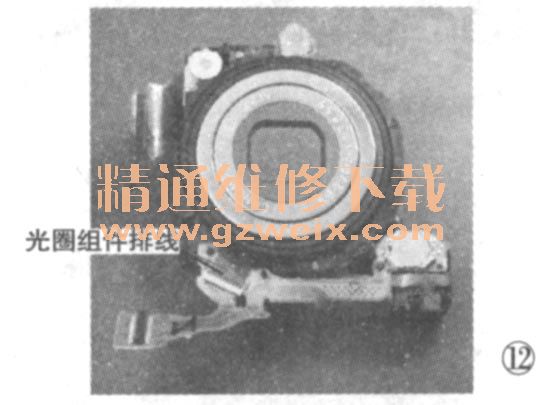

    图12所示是镜头的俯视图，将图中的光圈组件排线从对应的卡线槽中分离出来，并进行下一步的操作。

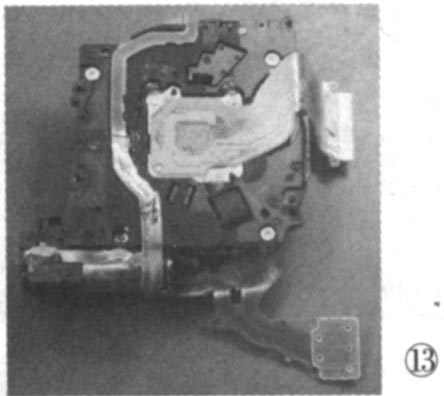

    图13是该镜头的背面图。图中左下角顺贴在电机上面的后座排线弯折的地方，容易损断，造成故障，如图14所示。



    图14所示这个排线的终端接着3个光耦，其中2个光耦检测电机的转动情况，还有一个光耦是检测镜头开出后初始位置的。排线断后，首先是电机转动的检测信号无法反馈到主板芯片，镜头转动就不正常，轻微转一些就停下，然后保护停机。这个排线损坏后，建议直接更换带排线的后座，或者整组镜头。
    如图15所示，拧下固定钉15-1、15-2、15-3，轻微卸开镜头后座塑扣机构SK15-1、SK15-2，轻缓向上提起镜头后座并向右侧翻起，至如图16所示状态。
