7．如图8所示，先拧下固定螺钉8-1、8-2，取出金属件A；然后拧下固定螺钉8-3、8-4，取出金属件B；再拧下固定螺钉8-Ml、8-M2、取出电机组件；为，防止误操作损害电刷B，也一并拧下其固定螺钉，将电刷B取出。再拧下图8中的固定螺钉8-5、8-6，将镜头光圈排线粘贴板金属件C取出。

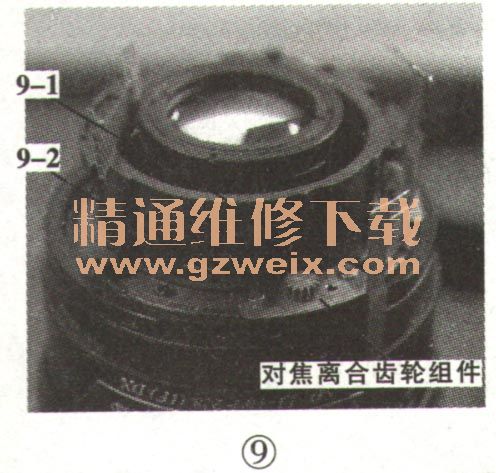

    8．如图9所示，拧下固定螺钉9-1、9-2，将对焦离合齿轮组件取出。

    9．将镜头侧放。如图10所示，拧下一组固定螺钉10A（共三颗，这三颖螺打互相隔着120°），再拧下限位螺钉B。

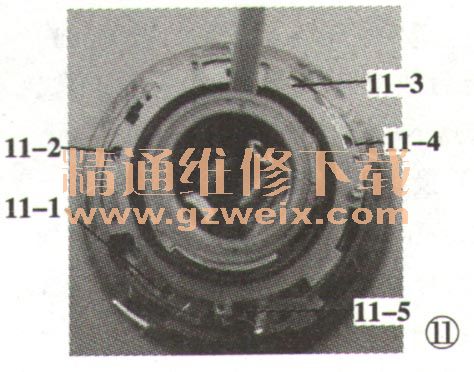

    10．这时，再将镜头竖立起来，如图11所示，拧下固定螺钉11-1、11-2、11-3、11-4、11-5，握住中心后镜组轻轻提起一些，目的是将后镜组组件的轨道固定螺钉露出，至如图12所示状态。

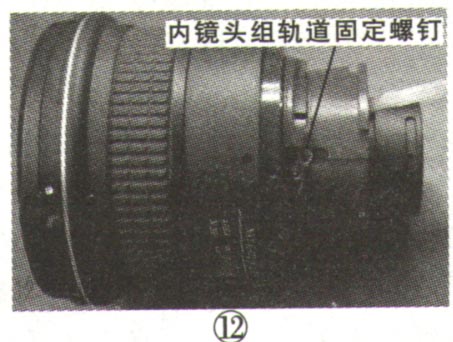

    11．拧下如图12中的内镜头组轨道固定螺钉。

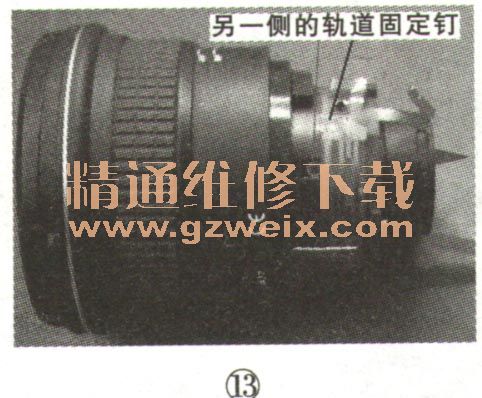

    12．拧下另一侧的轨道固定螺钉，如图13所示，然后沿着箭头所示方向，握住镜头后组轻缓将其取出，至如图14所示状态。

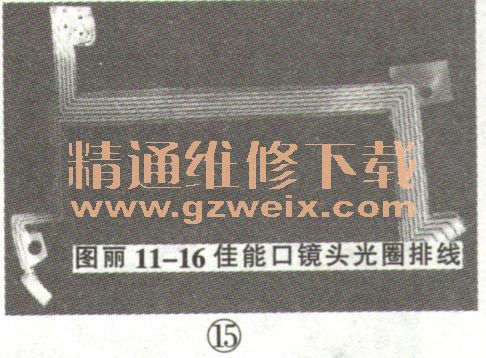

    13．图14中的右侧的部分，就是带光圈组件的后镜头组，现在就可以更换光圈组件排线了（图15是该镜头光圈排线）。排线换好后，用万用表测试一下各条电路是否正确导通，重点检查光圈最大状态位置开关是否良好，这个开关是一条弹性较好的镀金金属线和镀金金属柱组成，镀金的开关抗氧化。检测好后，依次回装即可。
