Tokina(图丽)AT-X PRO SD11~16mm F2.8(IF).DX镜头光圈排线的更换
来源:本站整理  作者:佚名  2015-08-24 07:09:31



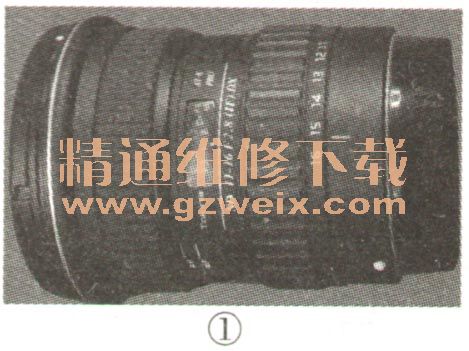

    Tokina(图丽)AT-X PRO SD11~16mm F2.8(IF).DX镜头,如图1所示,它采用了APS-C画幅设计,等效焦距为16.5mm~24mm,能全程实现F2.8大光圈拍摄。镜头内部采用了多片非球面镜片和超低色散镜片,可以实现高画质的记录拍摄。结构上,在保持全程F2.8大光圈的前提下,采用内变焦方式,使得镜身体积更小,镜头结构更紧凑,多项光学成像指标位于同类镜头的前列。这款镜头的常见故障是光圈组件上的排线损断,造成镜头光圈大小无法控制的故障。下面介绍该镜头的拆解和更换光圈组件排线的操作。

    1.如图2所示,将镜头后座朝上,先拧下图中的固定螺钉2-A、2-B、2-C,向上挑起黑色防漏光塑料圈,将其取下;然后拧下图中的固定螺钉2-a、2-b,将镜头输出端子从镜头后座金属卡座上剥离,解除创门的关联;再拧下图2中的固定螺钉2-1、2-2、2-3、2-4,将镜头后座金属卡座取下。

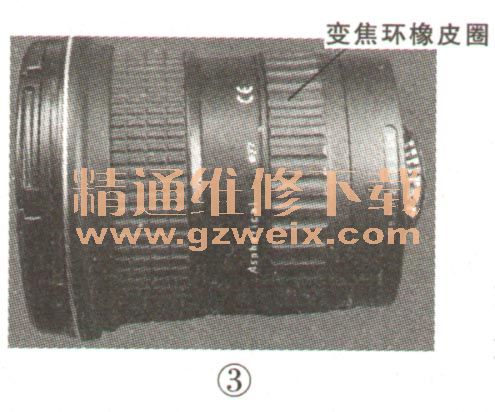

    2.如图3所示,侧放镜头。将图中的变焦环橡皮圈取下,至如图4状态所示。



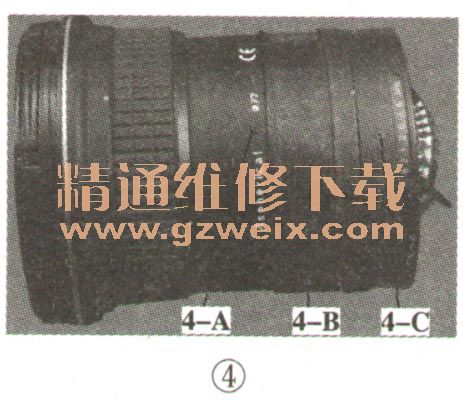

    3.将如图4中的三组固定螺钉4-A、4-B、4-C拧下,这三组固定螺钉每组都有3颗,每组的3颗螺钉依次相隔120°,然后将靠右侧的两个镜筒拿开,至如图5所示状态。

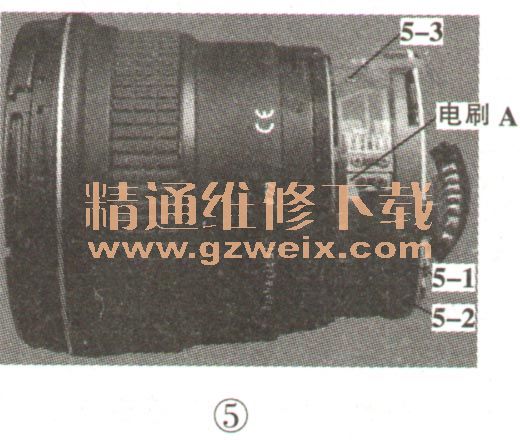

    4.如图5所示,将固定螺钉.5-1、5-2拧下,取下组件电刷A,再拧下图5中另一颗固定螺钉5-3。

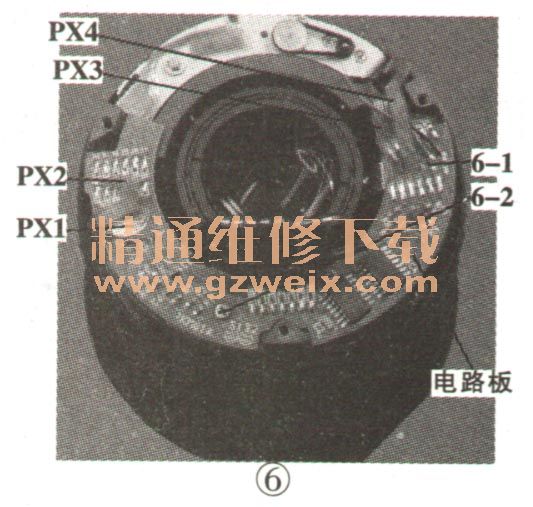

    5.将镜头后座朝上,如图6所示放置,从电路板上将黑色、红色两条线焊开,将4条排线PX1、PX2、PX3、PX4从电路板上焊下,再拧下图中的固定螺钉6-1、6-2,取下电路板至如图7所示状态。



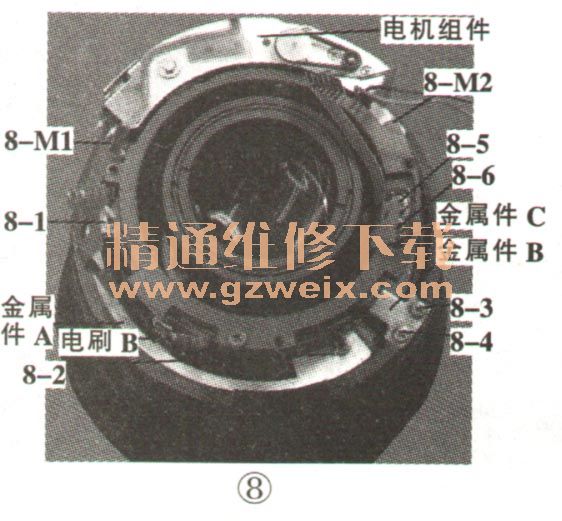

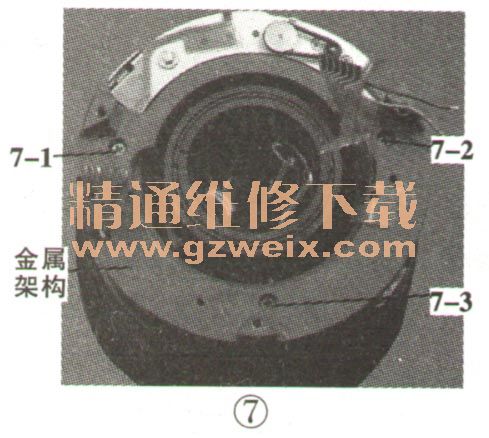

    6.拧下如图7所示中的固定螺钉7-1、7-2、7-3,将金属架构取出至如图8所示状态。
