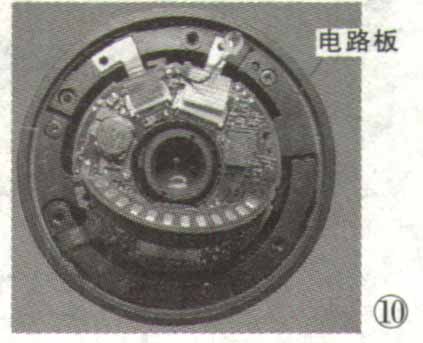

7.拧下镜头电路板固定螺钉9-1、9-2，以及镜头排线定位金属片固定螺钉9-3、9-4，将排线9P-1、19p-2、9P-3从其对应的卡线槽中分离出来，至如图10所示状态。

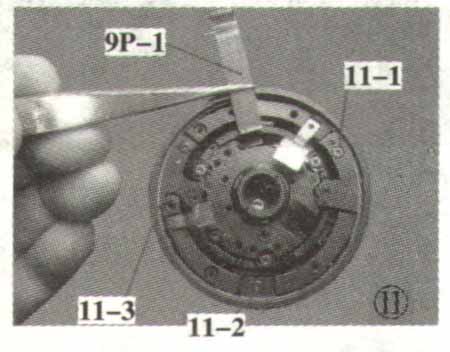

    8.将镜头电路板拿开，至如图11所示状态。

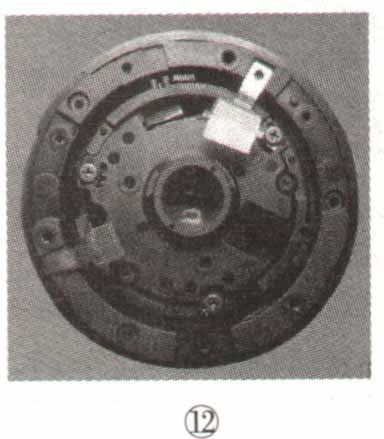

    9．这时可以看到镜头的排线9P-1已经断了。该排线负责镜头光圈大小的控制和检测。一旦这条线断了，机身无法将电流输送到镜头的控制机构，同时，镜头光圈的状态也无法反馈到机身的CPU，据此，机身经自检后给出报错信息。将图中的固定螺钉11-1、11-2、11-3拧下．至如图12所示状态。

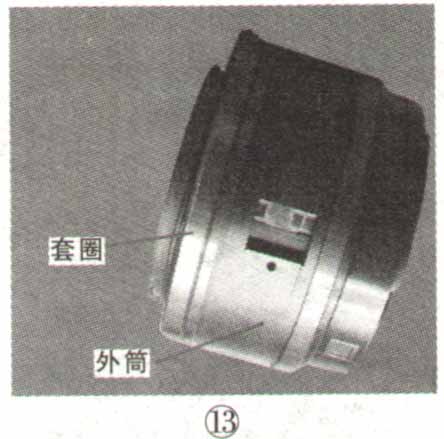

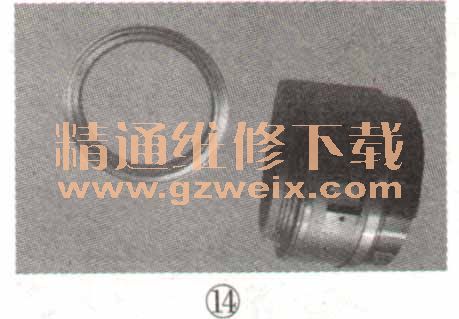

    10．将镜头侧放，至如图13所示状态，一手抓住镜身外筒，另一手抓住镜身外筒套圈逆时针转动，将套圈分离拿开，至如图14所示状态。

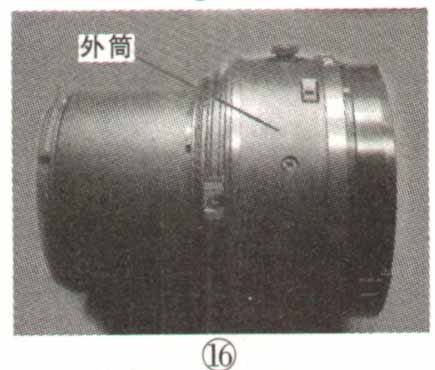

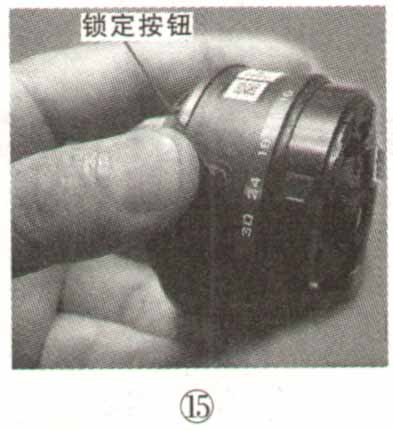

    11．按下镜身外筒锁定钮，如图15所示，一旋转镜身至如图16所示状态。



    12．将镜身外筒沿图右侧即镜头卡口座方向顺出，至如图17所示状态。

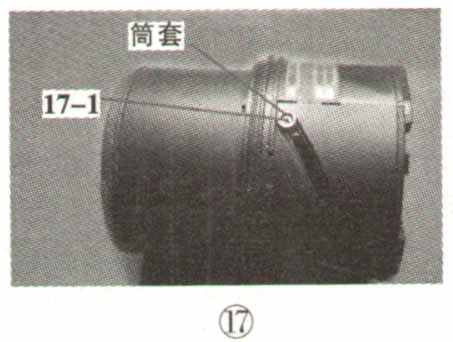

    13.拧下固定钉17-1以及相应的铜制镜筒导轨钉套，至如图18所示状态。

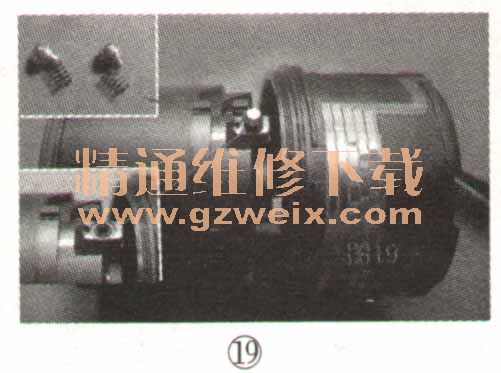

    14．这时先将镜头前筒分离出来，再将图18中的前筒向图中的左方缓缓顺出，至如图19所示状态。因为镜头前筒有三个导柱，三个导柱相差120°排列着，其中2个导柱是由金属短柱和小弹簧组合在一起的，顺出来的时候稍不小心就可能将金属短柱或者小弹簧弄丢。
